1.2 Zubehör und komplettes Beispiel
1. PRO 201
2. PR 80AB
3. LNC 54U
4. TOP 71-F
5. MAXIMAL 76-F
6. LOG 2845-F
7. F 0-F
8. LG 220
9. LOG 3235F
7

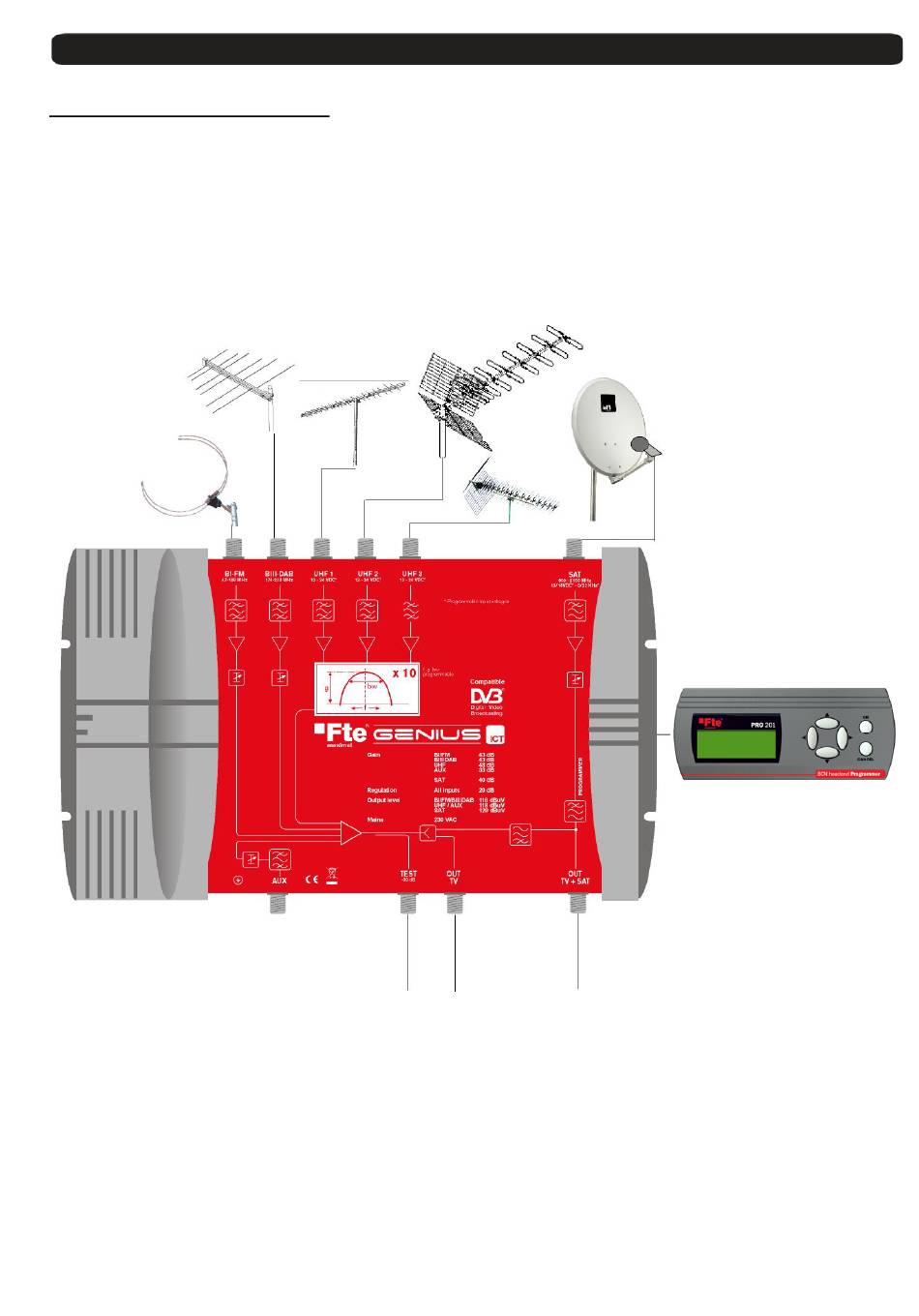

In diesem Beispiel sind 6 verschiedene Antennentypen mit dem Verstärker verbunden (Bild 7, 9, 6, 5, 4, 2).
Auch aktive Verstärker mit 12 bis 24 VDC Fernspeisung können an den UHF Eingängen betrieben werden. (Bild 8).
Die einzelnen Eingangssignale werden durch den GENIUS ICT (BI-FM, BIII-DAB, UHS und Satellit) miteinander
gemischt und verstärkt. Die Konfiguration der einzelnen Eingangssignale erfolgt über den Handprogrammer.
(Bild 1)
Der Verstärker GENIUS ICT bietet 3 Ausgänge (TEST / OUT TV / OUT SAT+TV). Alle anderen Modelle verfügen über 2
Ausgänge (TEST / OUT TV). Hier stehen die miteinander kombinierten Signale zur Verfügung.
Technische Änderungen und Irrtümer vorbehalten
Benutzerhandbuch · Genius
Handprogrammer
80cmØ Parabolantenne
Universal Single LNC
Außenantenne UHF Serie TOP
Außenantenne UHF Serie MAXIMAL
Außenantenne UHF Serie LOG
UKW Antenne
Mastverstärker
DAB Antenne
9
6
8
Code: 2003123
Code: 0798021
Code: 0400065
Code: 0240071-F
Code: 9002020-F
Code: 0202845
Code: 9002005-F
Code: 9000320
Code: 0203235
5
4
2
4
- -
3
1
