1) Interfaz
PROTOCOLO
VELOCIDAD MEDIA DE TRANSFERENCIA EN BAUDIOS
LONGITUD DE DATOS
PARIDAD
BIT DE PARADA
CONTROL DE FLUJO
Este monitor LCD utiliza líneas RXD, TXD y GND para el control de RS-232C.
Para el control RS-232C debería utilizarse el cable de tipo inverso (cable de tipo null modem, no incluido).

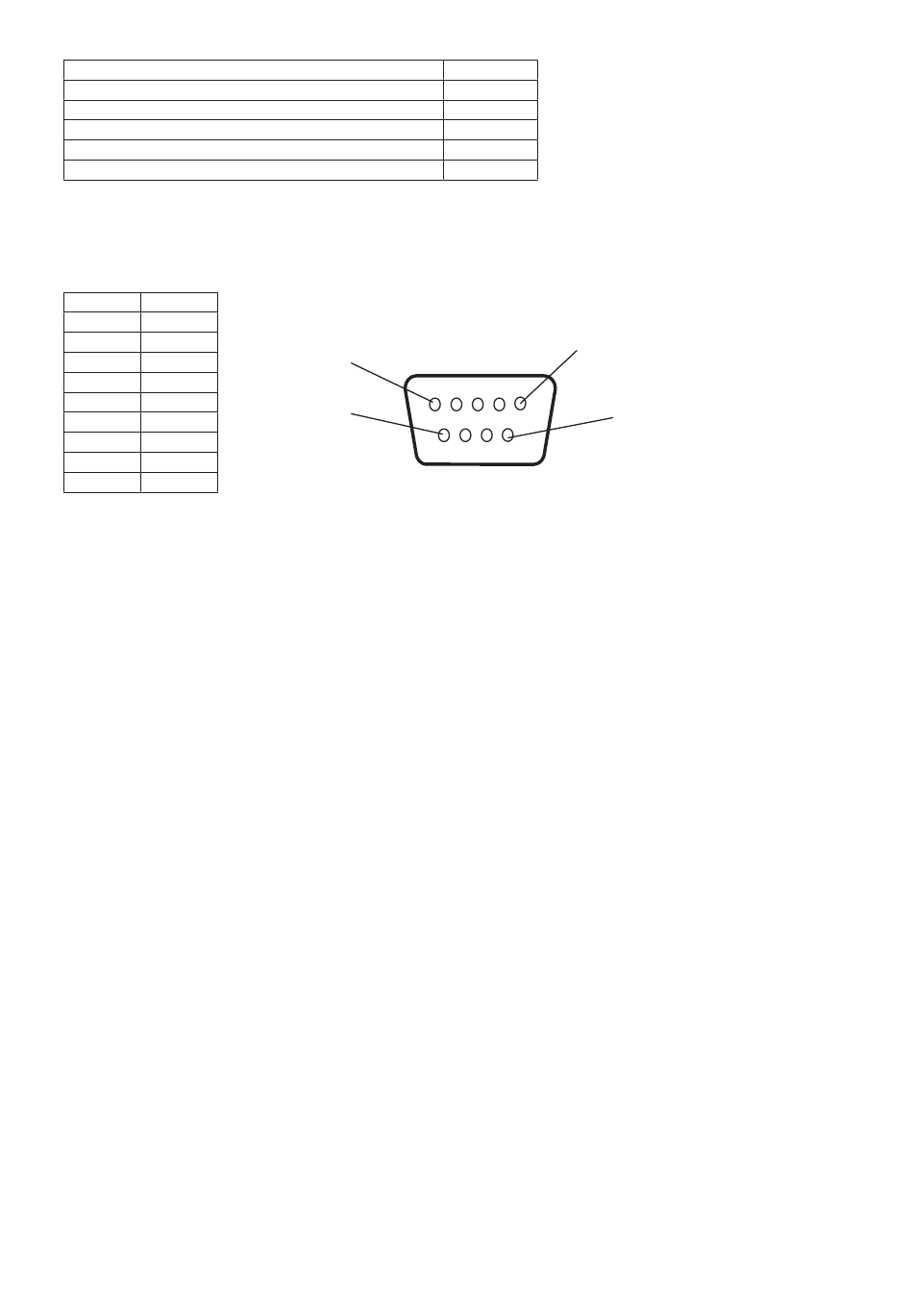

2) ASIGNACIÓN DE CLAVIJAS
Entrada/salida RS-232C
Nº clavijas
Nom.
1
NC
2
RXD
3
TXD
4
NC
5
GND
6
NC
7
NC
8
NC
9
NC
Este monitor LCD utiliza líneas RXD, TXD y GND para el control de RS-232C.
RS-232C
9.600 [bps]
8 [bits]
NINGUNO
1 [bit]
NINGUNO
D-Sub de 9 pines (lado monitor)
1
6
Español-40
5
9
