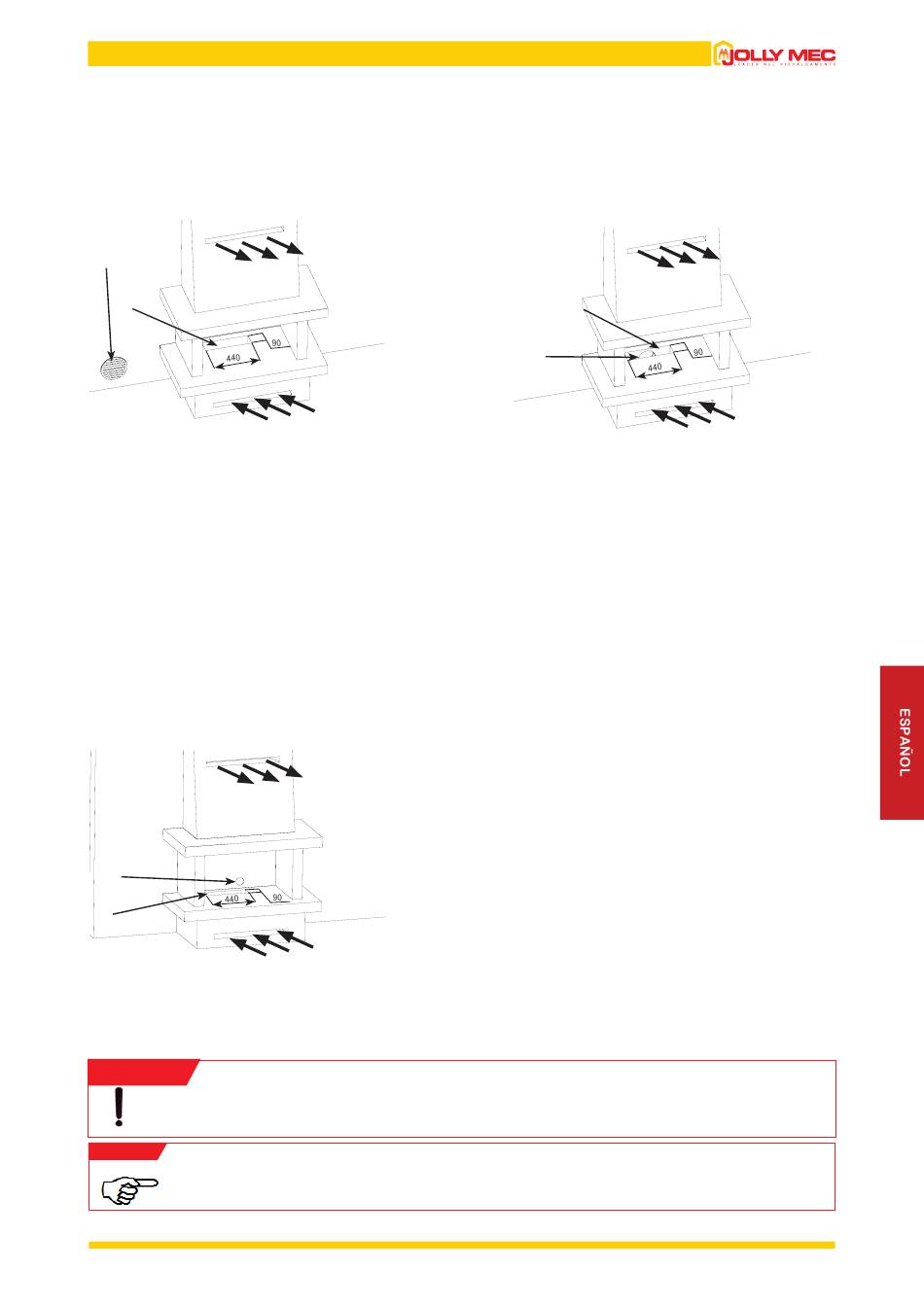

a) INSTALACIÓN EN UNA CHIMENEA EXISTENTE O EN UNA BASE/PLANO EXISTENTE
1. Extracción de aire de combustión desde el interior del local de instalación.
El aire de combustión se aspira desde el interior del local mediante una abertura de Ø 200 mm (D) que comunica con el ambiente
exterior, que puede ser suministrada desde el exterior del revestimiento, de nuevo en el local de instalación (opción 1), o desde el interior
del revestimiento mediante la abertura C en la base de la chimenea existente (opción 2).
D
B
C
A: entrada de aire de convección/recirculación y combustión (obligatorio,
se requiere una sección mínima de 400 cm
B: salida de aire por convección/recirculación (obligatoria)
La apertura C y la apertura A deben comunicarse.
2. Prelievo dell'aria comburente direttamente dall'esterno mediante canalizzazione
El aire de combustión se extrae directamente del ambiente exterior por medio de una abertura mínima de Ø 60 mm (E) en el interior
del revestimiento (en cualquier caso no inferior al diámetro del tubo de entrada del aire de combustión del inserto) y conectando una
tubería flexible y extensible, al menos tan grande como la abertura creada, directamente a la entrada del aire de combustión del inserto
(véase AD230).
B
E
C
ATENCIÓN
En todas las instalaciones, para garantizar el correcto funcionamiento del inserto, se debe asegurar entre la base
con guías deslizantes y las paredes laterales del revestimiento una distancia mínima de 50 mm y una distancia
mínima de 40 mm con la pared posterior.
NOTA
Todas las operaciones de mantenimiento son posibles retirando la chimenea (cuando el aparato está frío y apagado).
En caso de mantenimiento del kit hidráulico, es posible hacer una abertura en el revestimiento del propio kit hidráulico.
Opción 1
B
B
A
A
A
)
2
Opción 3
B
B
A
A
A
C
D
A: entrada de aire de convección/recirculación
(obligatorio, se requiere una sección mínima de 200 cm
B: salida de aire por convección/recirculación (obligatoria)
La apertura C y la apertura A deben comunicarse.
Canalización de la entrada de aire de combustión dentro y no más
allá de los siguientes límites: longitud máxima de desarrollo 1000
mm, diámetro mínimo correspondiente al diámetro de la conexión
de entrada de aire del aparato y un único cambio de dirección de
90°, diferencia máxima de nivel con respecto a la distancia entre
la línea central de la entrada de aire de combustión del aparato de
±300 mm.
A: entrada de aire de convección/recirculación (obligatorio, se
requiere una sección mínima de 200 cm
B: salida de aire por convección/recirculación (obligatoria)
La apertura C y la apertura A deben comunicarse.
Opción 2
B
B
B
A
A
A
)
2
)
2
