9

Anexos

9.1

Planos seccionales

Ref.
CASTELLANO
102 Cuerpo espiral
135 Placa de desgaste
138 Campana de aspiración
160 Tapa
161 Tapa del cuerpo
211 Eje de bomba
212 Eje transmisión intermedio
230 Impulsor
260 Caperuza impulsor
301 Soporte cojinete intermedio
320 Rodamiento
341 Soporte linterna
344 Suplemento soporte
360 Tapita soporte
382 Caja porta-cojinetes
400 Junta plana
411 Junta circular
412 Junta tórica
420 Retén
422 Anillo de fieltro
433 Cierre mecánico
452 Prensaestopas
458 Anillo linterna
461 Empaquetadura
471 Tapita cierre mecánico
502 Anillo de desgaste
505 Anillo de sujeción
520 Casquillo del eje
523 Camisa de eje
526 Casquillo de centraje
542 Casquillo drenaje
545 Cojinete
554 Arandela plana
636 Engrasador
711 Tubo de impulsión
712 Tubo intermedio
800 Motor
840 Acoplamiento
844 Acoplamiento rígido
867 Flexible del acoplamiento
890 Placa base
901 Tornillo cabeza hexagonal
902 Espárrago
903 Tapón
904 Prisionero
914 Tornillo Allen
920 Tuerca
923 Tuerca de seguridad
940 Chaveta
18
RWCP

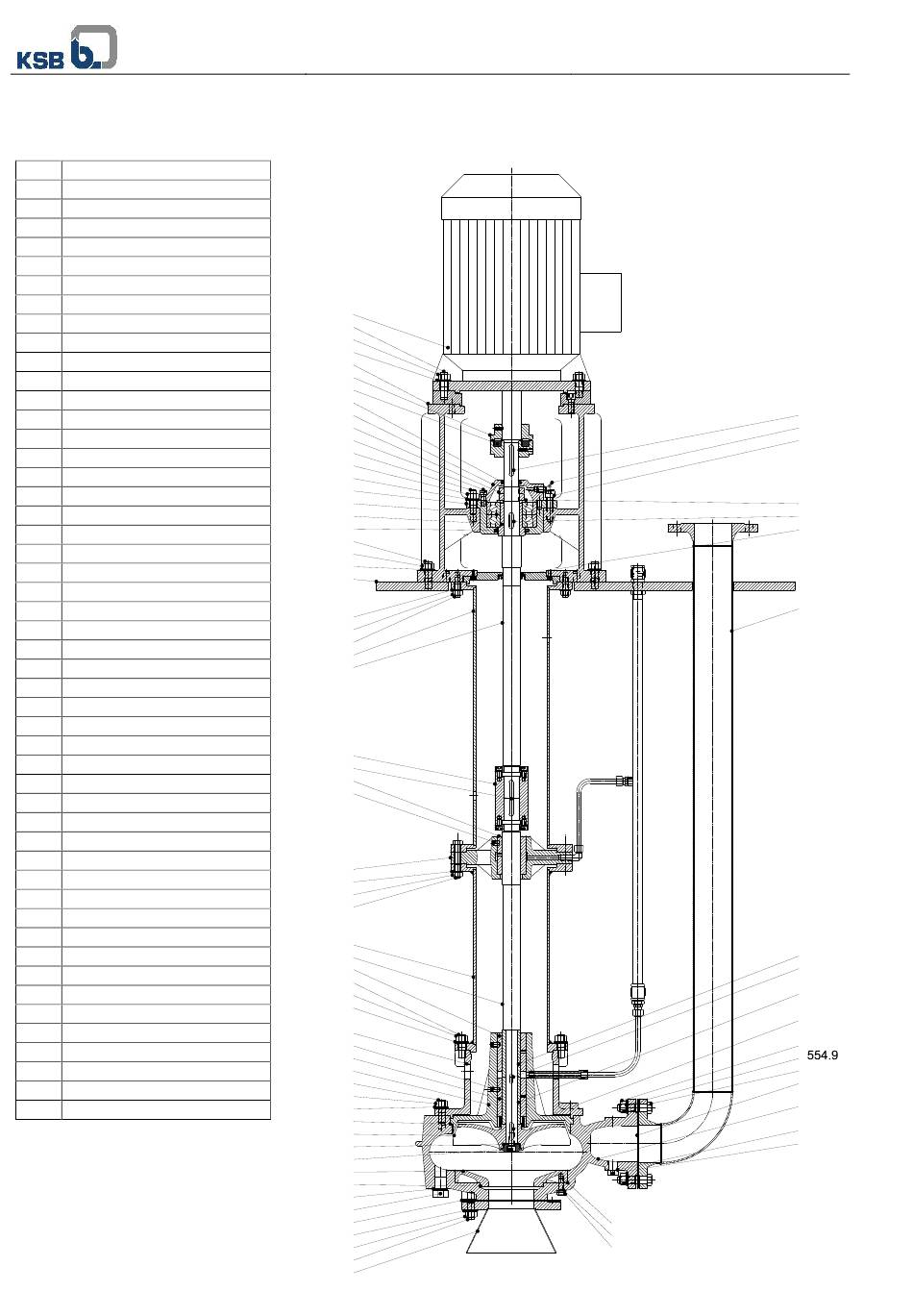

Seccional C-1335
800
902.1
920.1
554.1
341
840
867
422.1
360
923
914.1
902.2
920.2
554.2
382
320
526
422.2
902.3
920.3
554.3
890
554.4
920.4
902.4
712.1
212
844
940.3
545.1
904.1
301
554.5
920.5
902.5
712.2
211
545.2
902.6
920.6
554.6
344
904.2
545.3
161
902.7
920.7
554.7
400.2
230
260
914.3
135
412
411.1
903.1
400.1
554.8
920.8
902.8
138
RWCP, RWCN
400.4
554.10
901.2
940.1
636
914.2
554.11
940.2
420
711
520.1
940.4
520.2
940.5
920.9
901.1
400.3
102
411.2
903.2
