Cómo conectar
la bomba
Contador emisor
de impulsos con
efecto HALL
20
Conectar el "BNC" de señal externa al conector "INPUT".
APANTALLADO (MALLA DEL CABLE): -
CONDUCTOR CENTRAL: +
Esta señal puede ser usada en una de las siguientes modalidades:
- Contador
- Contacto libre modo Batch
- Entrada tensión modo Volt
- Entrada corriente mA
Conectar la señal de alarma y/o Stand-by como esta descrito en la figura 13.
La señal "Alarma" no está protegida por fusible.
La señal "Stand-by" es prioritaria para la activación/desactivación de la bomba.

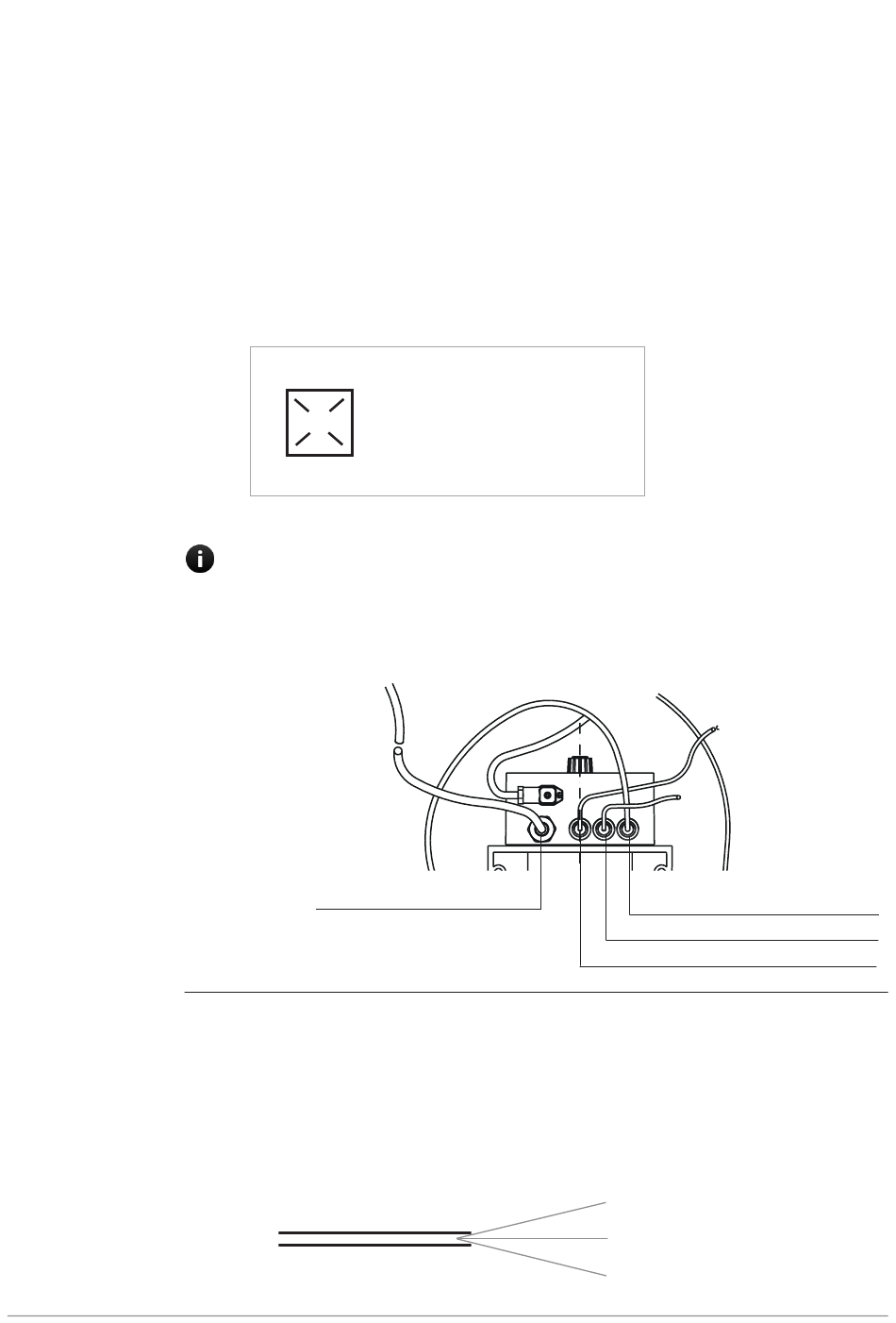

Fig. 13. Conexión de alarma/Stand-by
1 2
3
4
Cuando no está en uso, se recomienda proteger el conector MPM con el tapón
negro de la bolsa de accesorios.
• Conectar el "SEFL" (Sensor de Flujo opcional) en la entrada SEFL.
Fig. 14. Conexionado de la bomba
Alimentación
La versión de la bomba para la conexión de un contador con emisor de impulsos con efecto HALL
tiene una entrada de señal externa con un cable de 3 hilos (figura 15).
Si el contador es de efecto hall, la conexión se realizará usando un conector MPM. Para las
conexiones al circuito ver
Fig. 15. Cable de señal externo para contador emisor de impulsos
1: (Verde) Entrada "Stand-by"
4: (Amarillo) Masa "Stand-by"
2: (Marrón) Común Alarma (Relè)
3: (Blanco) Contacto N.O. Alarma salida Relè
Carga máxima del relé: 1A 24 VAC
⎘
.
Esquema circuito
Entrada sonda de nivel
Entrada señal externa
blanco - señal
amarillo - masa
marrón - + 12V
Entrada SEFL
