Potencia Aerodinámica - S-Works Tarmac Manual De Usuario

9a
CAMBIO ELECTRÓNICO Di2
TRANSICIÓN SUPERIOR
ESPACIADORES de 5/10 mm
TRANSICIÓN INFERIOR
PASADORES DE ALINEACIÓN
ANILLO DE COMPRESIÓN
FRENO DELANTERO
CABLE DEL CAMBIO O FRENO TRASERO
7.1. POTENCIA AERODINÁMICA

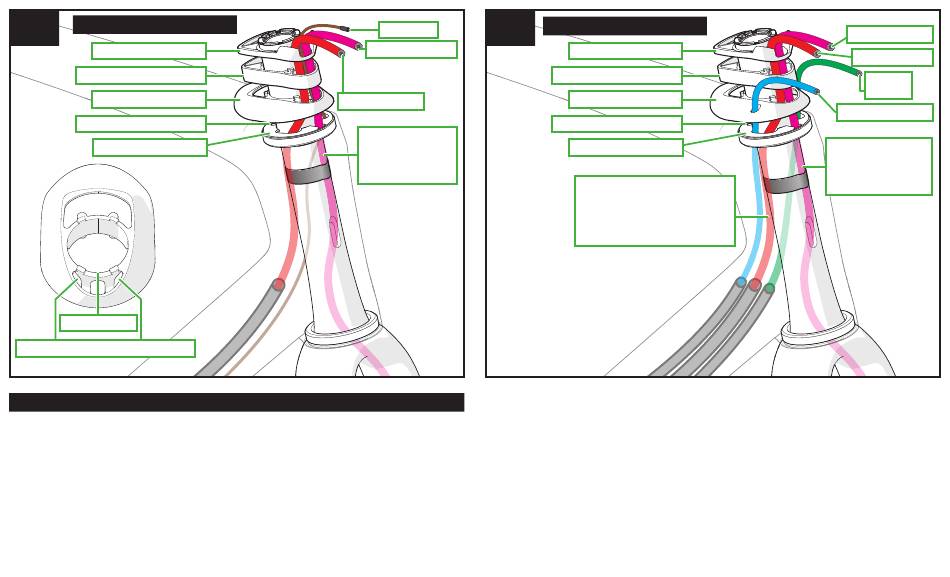

FIG. 9a: Instalación de las piezas de transición y de pila (cambio electrónico por cable).
• Dirige las fundas de freno y el cable para Shimano Di2 a través de los orificios correspondientes de
la transición inferior (inserto de la Fig. 9a); luego pásalas hacia arriba a través del orificio delantero
de la pila de espaciadores y la transición superior, a medida que vas instalando las transiciones y
los espaciadores en el tubo de dirección.
• Dirige las fundas de freno y el cable Di2 hacia delante en la muesca de la transición superior; luego
instala la potencia en el tubo de dirección.
17
9b
CABLE Di2
FRENO DELANTERO
FRENO TRASERO
FIJAR LA FUNDA DEL
FRENO DELANTERO
AL TUBO DE DIREC-
CIÓN CON CINTA
FIG. 9b: Instalación de las piezas de transición y de pila (cambio mecánico).
• Dirige las fundas de freno a través de los orificios correspondientes de la transición inferior; luego
pásalas hacia arriba a través del orificio delantero de la pila de espaciadores y la transición superior,
a medida que vas instalando las transiciones y los espaciadores en el tubo de dirección.
• Dirige las fundas del cambio a través de los orificios del exterior de la transición. Las fundas del
cambio pueden pasar por cualquiera de los dos orificios y se pueden cruzar hacia los cambiadores
(recomendado) o ir directamente a cada cambiador sin cruzarse (Fig. 23b).
• Dirige las fundas de freno hacia delante en la muesca de la transición superior; luego instala la
potencia en el tubo de dirección.
CAMBIO MECÁNICO
TRANSICIÓN SUPERIOR
ESPACIADORES de 5/10 mm
TRANSICIÓN INFERIOR
PASADORES DE ALINEACIÓN
ANILLO DE COMPRESIÓN
INSTALACIÓN INVERTIDA (OPUESTA)
DE LA MANETA DE FRENO:
CAMBIAR LA UBICACIÓN DEL
FRENO TRASERO EN EL ANILLO DE
COMPRESIÓN
FRENO DELANTERO
FRENO TRASERO
CAMBIO
TRASERO
CAMBIO DELANTERO
FIJAR LA FUNDA DEL
FRENO DELANTERO AL
TUBO DE DIRECCIÓN
CON CINTA
