Paigaldamine ja hendamine

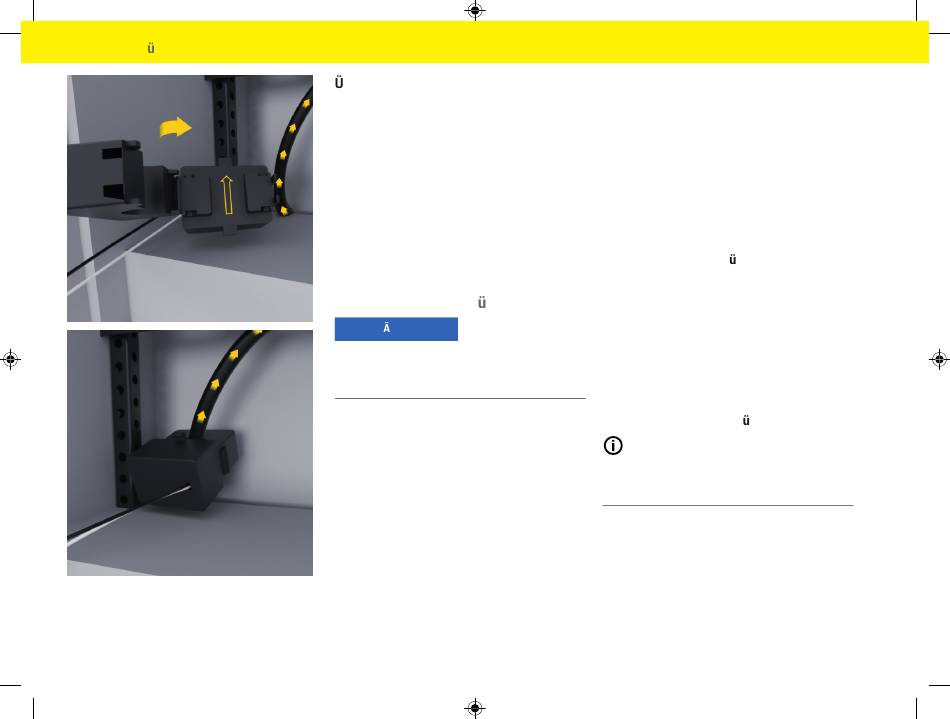

Joonis 279 Vooluanduri paigaldamise näide
500
henduskaablite suunamine
Enne seadmete paigaldamist suunake kehtivate ko-
halike eeskirjade nõuete kohaselt ühenduskaablid
jaotusploki sisse ja kaitske kõik elektriliidesed kon-
takti eest.
e
Kasutage kehtivate kohalike eeskirjade nõuete
vastavaid sobilikke paigalduskaableid.
e
Lõigake paigalduskaablid ruumi mõõtmete ja
paigaldusasukoha jaoks sobivasse pikkusesse.
e
Kaablite ja riistvara tõrgete vältimiseks veen-
duge, et paigalduskaablid vastaksid tootepõhi-
sele käänderaadiuse väärtusele.
Hoone paigaldisega hendamine
M RKUS
Vale faasimäärang
Faaside valesti määramine võib põhjustada väärasid
tulemusi ja töötõrkeid.
Mitmefaasilise elektritoitevõrgu korral veenduge, et
olmeelektripaigaldise ühenduse faas vastaks Porsche
laadija ühenduse faasile ja, kui on kohaldatav, päike-
seelektrisüsteemi inverteri faasile. Faasinihkeid ei tohi
kuskil eksisteerida, sest vastasel juhul faasipõhised
laadimisfunktsioonid ei tööta. Sellel paigaldisel saate
veebirakenduses Web Application määrata vooluan-
durid toiteallikatele ja voolutarbijatele harilikus faasi-
järjestuses (nt L1-L2-L3), nagu pinge mõõtmise faa-
sidel.
Ühendage kõik seadmed olemasoleva hoone paigaldi-
sega vastavalt kehtivatele kohalikele eeskirjadele ja
standarditele.
Laadimiskaabli andmeside energiahalduriga
– Nutikal laadimiskaablil on mitmefaasiline ühen-
dus (elektripistikupesa või püsivalt paigaldatud).
e
Veenduge, et energiahalduri ja laadimiskaabli
faasid oleksid samad.
– Nutikal laadimiskaablil on ühefaasiline ühendus.
e
Veebirakenduses Web Application faaside mää-
ramisel kasutage faasi, millega on ühendatud nu-
tikas laadimiskaabel.
Välise võrgutoiteploki hendamine
e
Järgige tootja paigaldusjuhiseid.
g Vt ptk „Kohaldatavad dokumendid" lk 489.
e
Ühendage DC väljund energiahalduriga, kasuta-
des toiteallika pistiku klemmimäärangut (J102).
e
Ühendage võrgutoiteplokk kaablite abil energia-
halduriga. Kaablid peavad olema ette valmistatud
kvalifitseeritud elektriku poolt.
RS485/CAN andmeside hendamine
Info
Tarkvara (08/2019) ei kata ühendamist RS485/
CAN-iga. Tulevaste funktsioonide osas jälgige palun
uute tarkvaraversioonide väljastamise infot.
Energiahalduri ühendamisel hoone paigaldisega valit-
seb oht, et DC toiteallika pistik (J102) võidakse eksli-
kult sisestada RS485/CAN-i pessa. See võib energia-
haldurit kahjustada. Pistikute vahetussemineku välti-
miseks sisestage tarnekomplekti kuuluv 6 kontaktiga
pistik (J1000) ilma ühenduskaablita.
e
Sisestage ilma ühenduskaablita pistik energia-
halduri korpuse pistikupessa J1000.
