2.7 Instalación del cabezal transmisor

2.7.1 Giro del cabezal transmisor

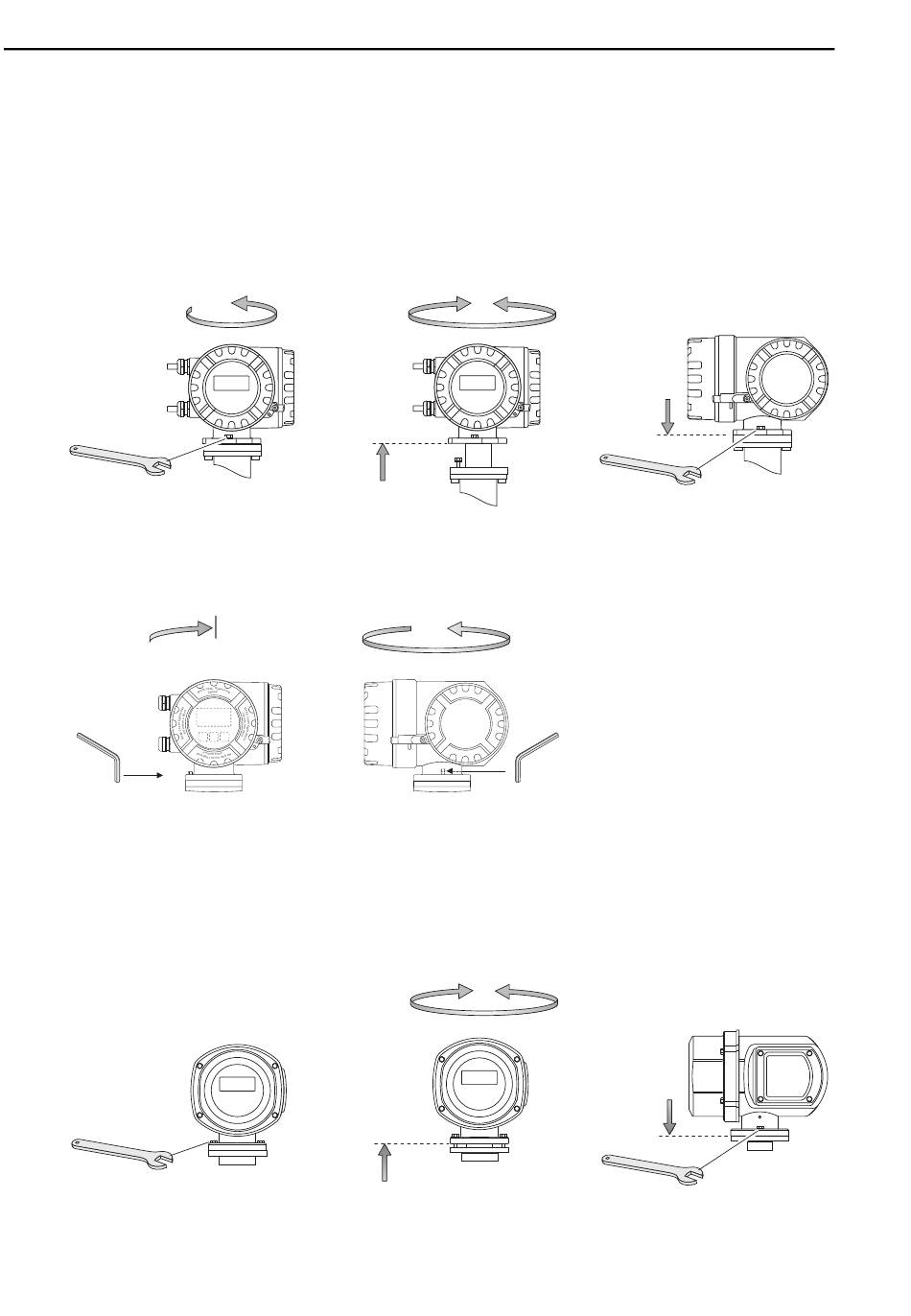

Cambio de orientación de la caja de aluminio para montaje en campo
Caja de aluminio para montaje en campo apto para zonas sin peligro de explosión
a
Cabezal de aluminio para montaje en campo para Zona 1 o clase I Div.1
a
Cambio de orientación de la caja de acero inoxidable para montaje en campo
a
22
b
c
b
c
r
b
d
£ 180° £ 180°
max. 360°
Nicht-eigensichere
Stromkreise durch
IP40-Abdeckung geschützt
Non-intrinsically safe
circuits Ip40 protected
Boucles de courant
sans sécurité intrinsèque
protégées par Ip40
d
A0008036
£ 180° £ 180°
c
Proline Promag 53
e
f
Para Zona 1 o Clase I Div. 1:
a. Afloje el tornillo de fijación.
b. Gire cuidadosamente el
cabezal del transmisor en el
sentido de las agujas del reloj
hasta llegar al tope (final de la
rosca).
c. Gire el transmisor en sentido
contrario al de las agujas del
reloj (máx. 360°) hasta
alcanzar la posición deseada.
d. Apriete de nuevo el tornillo de
fijación.
d
e
