2.8.2 Giro del indicador de campo
2.8.3 Instalación de la caja para montaje en pared
"
¡Precaución!
• Compruebe que la temperatura ambiente no sobrepase el rango admisible.
• Instale siempre la caja de montaje en pared de tal forma que todas las entradas de cable
apunten hacia abajo.
Montaje directamente en pared
35 (1.38)
2
3
1
90 (3.54)
Endress+Hauser
4 × 45°
b
a
A0007541
mm (inch)
3
192 (7.56)
A0007542

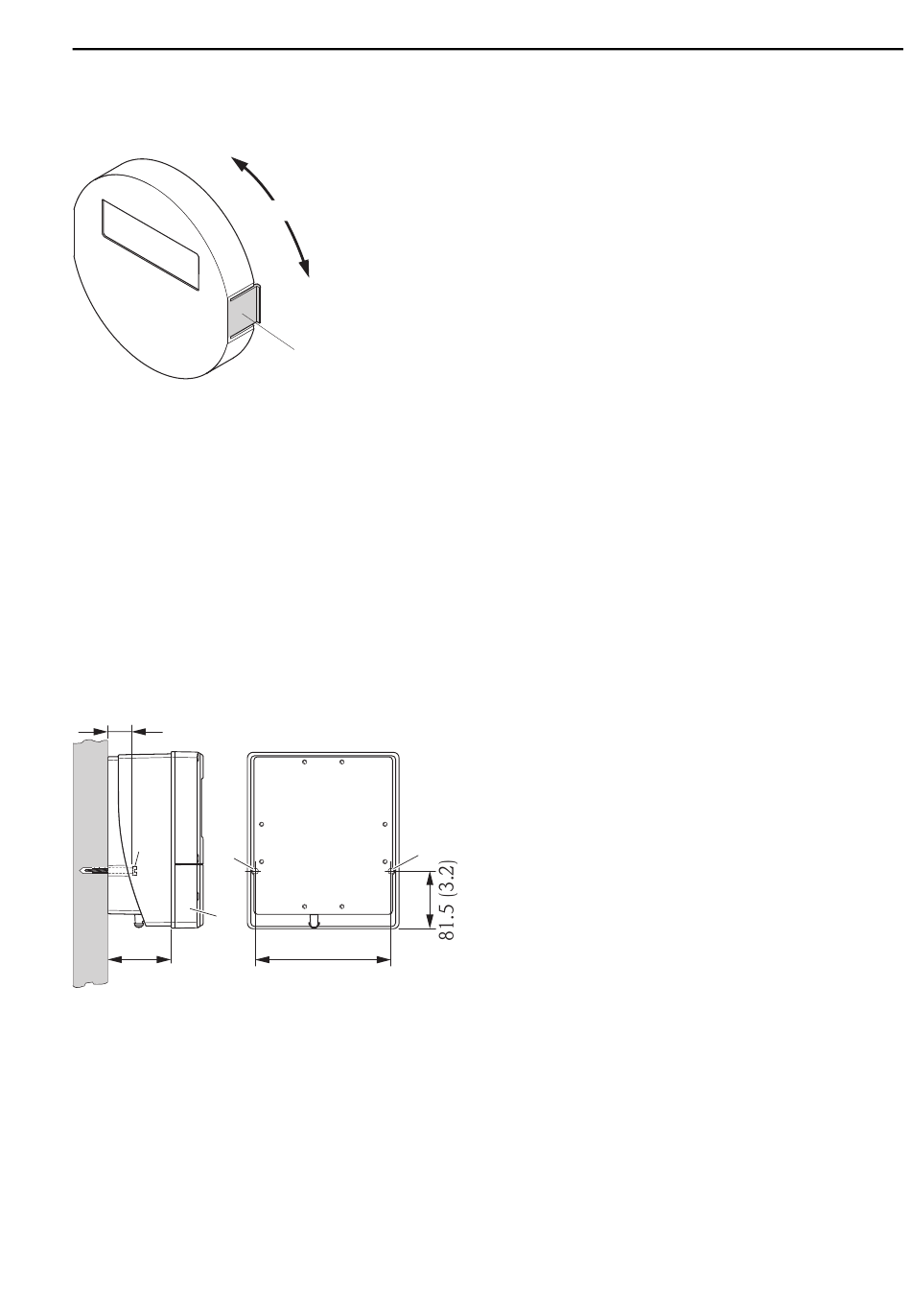

a.
Presione los laterales del módulo indicador y
extraiga el módulo de la placa de cobertura del
compartimento de la electrónica.
b.
Gire el indicador hasta alcanzar la posición
deseada (máx. 4x45° en cualquiera de los dos
sentidos) y vuelva a disponerlo sobre la cubierta
del compartimento de la electrónica.
1.
Compartimento de conexiones
2.
Tornillos de fijación M6 (máx. ø 6,5 mm (0,25");
cabeza de tornillo máx. ø 10,5 mm (0,4")
3.
Orificios de la caja para los tornillos de fijación
