Instalación del conector pasamuros
Montaje

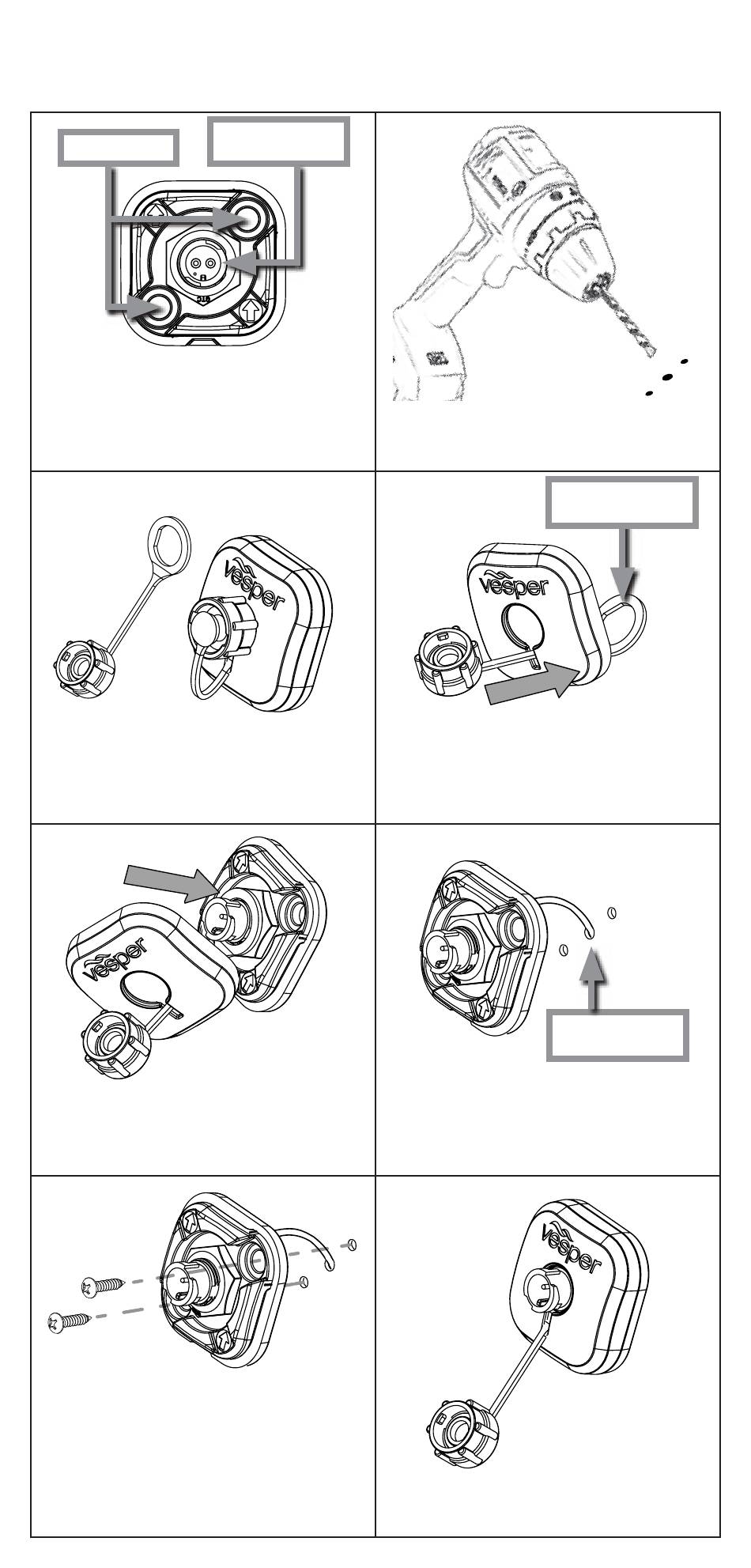

1. Usar la base de montaje
1. BASE, SOCKET & NUT ASSEMBLY
como plantilla para marcar la
FRONT ON ANGLE AS CRADLE ABOVE
ubicación de los orificios de
montaje y el orificio del cable de
alimentación.
3. Si es necesario (ej. instalaciones
en el exterior), añadir el tapón
sumergible en los pasos 3a y 3b.
3b. Deslizar el anillo de montaje (con
el tapón acoplado) a través de la
rosca de la base de montaje.
5. Usar sellador marino para que
los orificios sean resistentes al
agua si el montaje se realiza
desde el exterior. Fijar con
sujeciones a libre elección. (El
tapón sumergible opcional no
está representado)
Cable de
alimentación
2. Marcar y realizar los orificios
necesarios.
1. BASE, SOCKET & NUT ASSEMBLY
FRONT ON ANGLE AS CRADLE ABOVE
3a. Pasar el anillo de montaje del
tapón sumergible por la ranura
de la tapa.
4. Conducir el cable de alimentación
de la base de montaje por el
orificio del cable de alimentación.
(El tapón sumergible opcional no
está representado)
6. Cerrar y encajar la tapa
en la base de montaje.
Anillo de
montaje
Cable de
alimentación
11
