Rosemount serie 5408

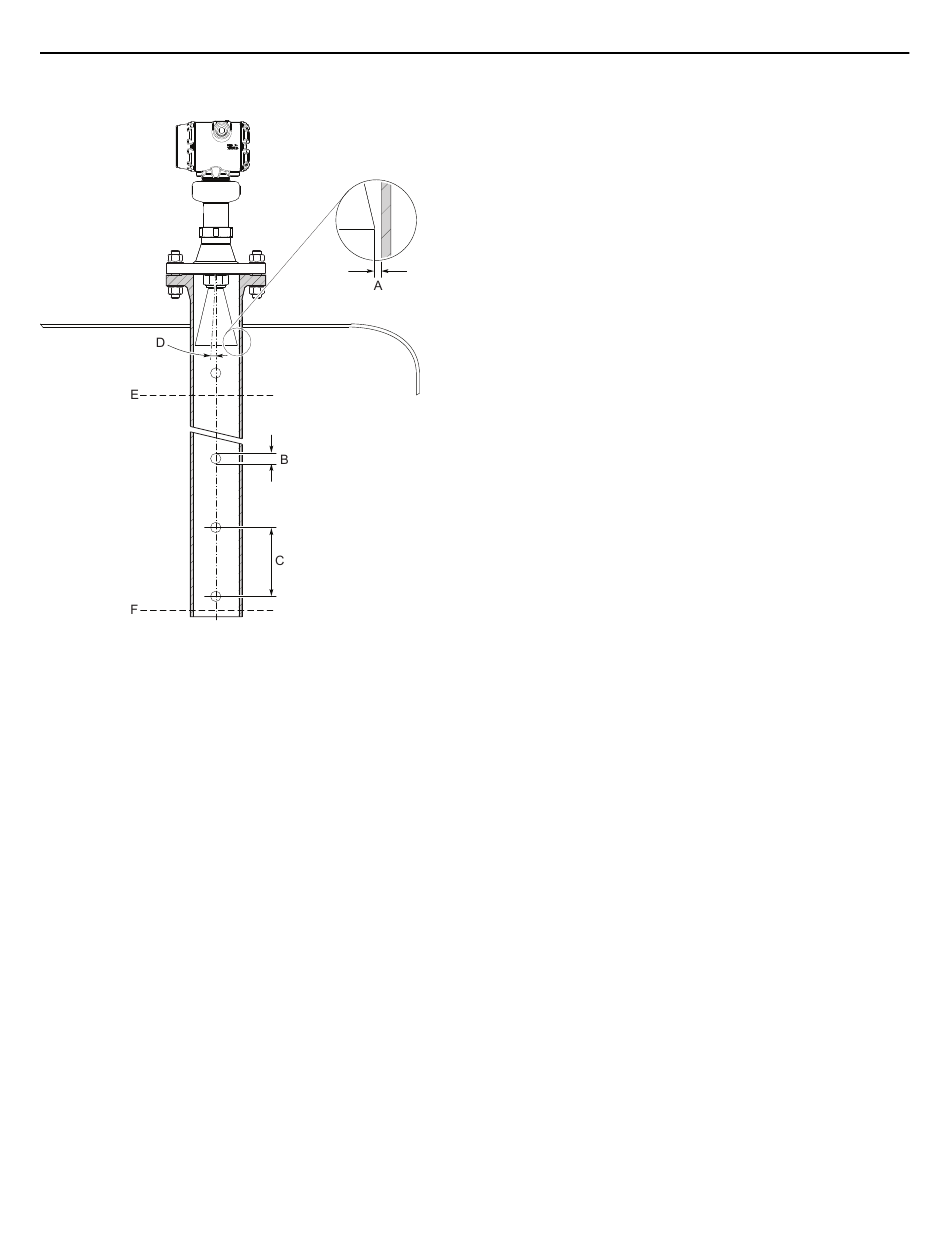

Figura 23: Requisitos del tubo tranquilizador
A. Máximo 0,2 in (5 mm)
B. Máximo 1 in (25 mm)
C. Mínimo 6 in (150 mm)
D. Máximo 1°
E. Nivel = 100 %
F. Nivel = 0 %
Cámara
Considerar los siguientes requisitos de la cámara:
■ Los tubos deben ser de material íntegramente metálico.
■ El tubo debe tener un diámetro interno constante.
■ Los tubos de la entrada no deben sobresalir del lado del tubo vertical.
■ La superficie interior debe ser lisa y sin bordes ásperos. (Se aceptan las uniones del tubo liso, pero pueden reducir la precisión).
■ El espacio entre la antena cónica y el tubo vertical deberá ser como máximo de 0,2 in (5 mm)
generar imprecisiones. Si fuera necesario, realizar un pedido de una antena más grande y cortarla en el lugar. Consultar la
38 para las dimensiones de la antena.
52
Marzo de 2021
(12)
. Los espacios mayores pueden
