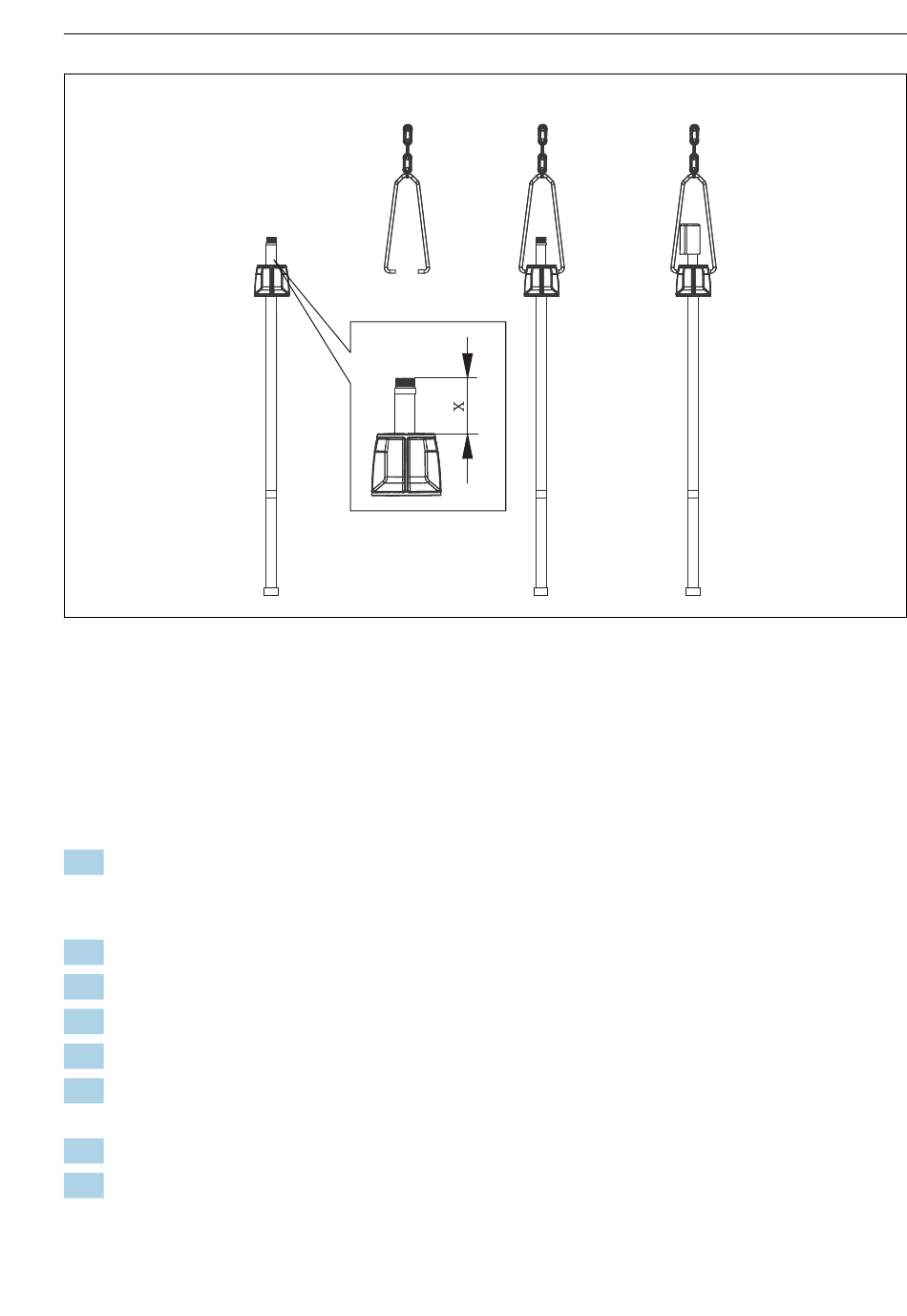

Montaje del soporte de cadena
1
Monte el anillo de sujeción multifuncional
2
Pase el soporte por la cadena
3
Enganche el soporte al anillo de sujeción multifuncional
4
Monte la capucha de protección contra salpicaduras
x
60 ... 80 mm (2,35 ... 3,15 in)
1.
Tubo de inmersión de PVC:
En caso necesario, introduzca a modo de contrapeso en el tubo de inmersión de PVC la
tubería de acero inoxidable suministrada con el portasondas CYA112.
2.
Monte el contrapeso en el capuchón del filtro.
3.
Enrosque el anillo de sujeción multifuncional en el tubo de inmersión.
4.
Guíe el soporte por el interior del eslabón inferior de la cadena.
5.
Enganche el soporte en el anillo de sujeción multifuncional.
6.
Guíe la manguera que va "del filtro a la bomba" a través de la tapa de protección contra
salpicaduras desde abajo (sin doblarla).
7.
Acople la manguera de teflón a la conexión del filtro.
8.
Asegure la cadena del soporte con el mosquetón triangular.
Endress+Hauser
1
2
3
4
Instalación
