PUENTE DESDE DISPOSITIVO DE ENCENDIDO TERMINAL 2:

Tal y como se fijó en fábrica, el puente de
dispositivo de encendido situado en el terminal 2
se conecta con T2. Esta configuración se usa
cuando hay 207-265 VCA (y es parala mayoría
de los países). Si su CA entrante está por debajo
de 207 VCA, conecte puente de terminal 2 a T1.
• Si la CA entre terminales 2 y 3 es
207-265, conecte terminal 2 a T2
(predeterminado de fábrica).
• Si la CA entre terminales 2 y 3 es
180-207, conecte terminal 2 a T1.
Vea la Figura 3-21.
BALASTO 115 VCA TAPS:
Asegúrese de que su línea nominal entre
terminales etiquetados 115 V y COMMON
(o 0 V) está en un margen del 10% de
115 VCA. Vea la Figura 3-22.
• Si su medida en el terminal de 115 V es
126,5 V o más, mueva los cables de 115 V al tap etiquetado como –10%.
• Si su medida en el terminal de 115 V es 103,5 V o menos, mueva los cables de 115 V al tap etiquetado +10%.
Guía de configuración del CP2000-SB
020-100319-02 Rev. 1 (05-2009)

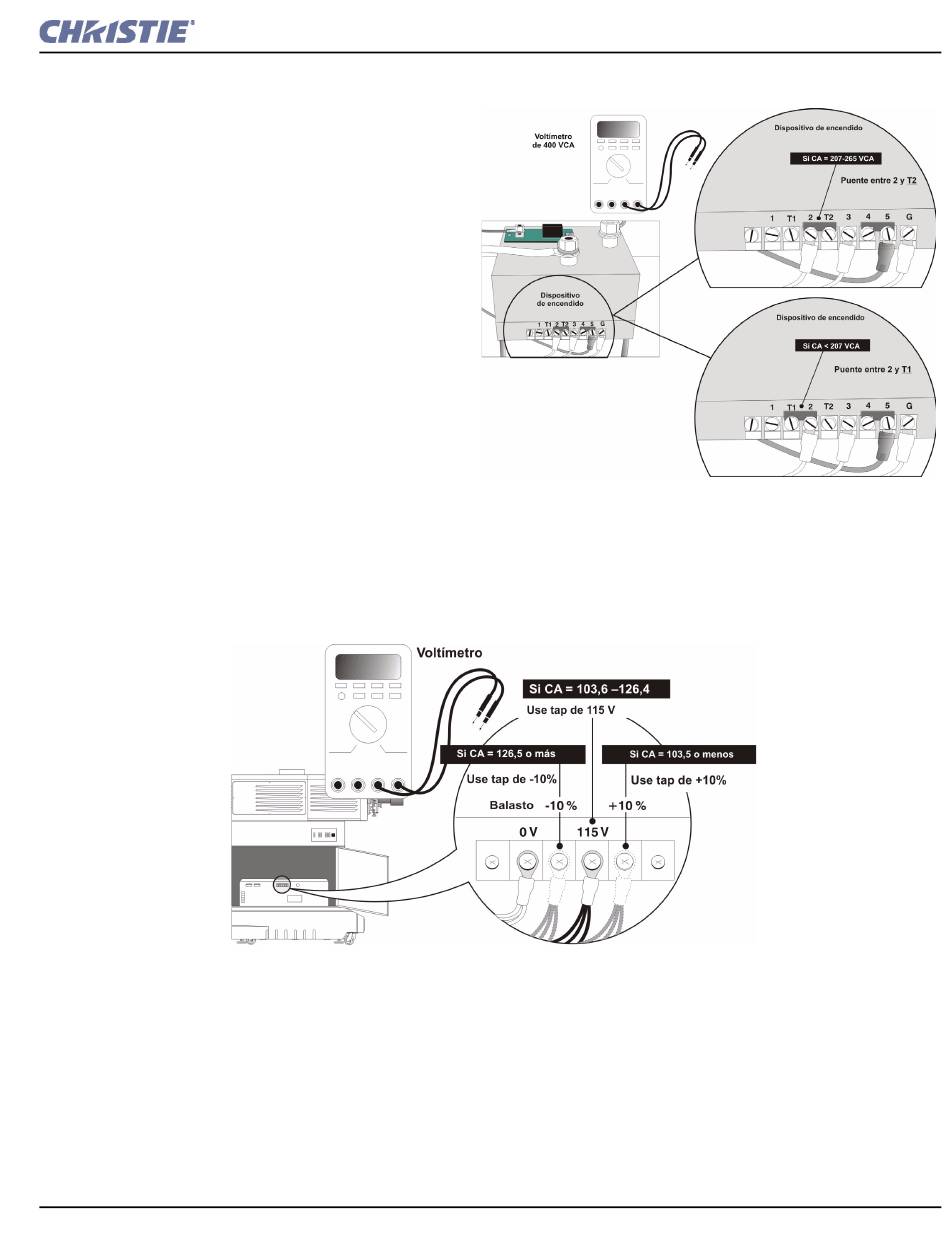

Figura 3-22 Compruebe el voltaje entre 115 V y Common ("0 V")
Sección 3: Instalación y configuración
Figura 3-21 Compruebe el voltaje y puente de posición
