1.4.3.3 Talla 3 a 6.
En estos casos, para instalar la resistencia de freno dinámico externa, se requiere la instalación también de
una unidad dinámica de frenado. Para completar especificaciones, ver apartado siguiente.
Terminales resistencias
B1, B2
TH1, TH2
26 POWER ELECTRONICS Manual Técnico de Usuario SDRIVE 400
SDRIVE 400

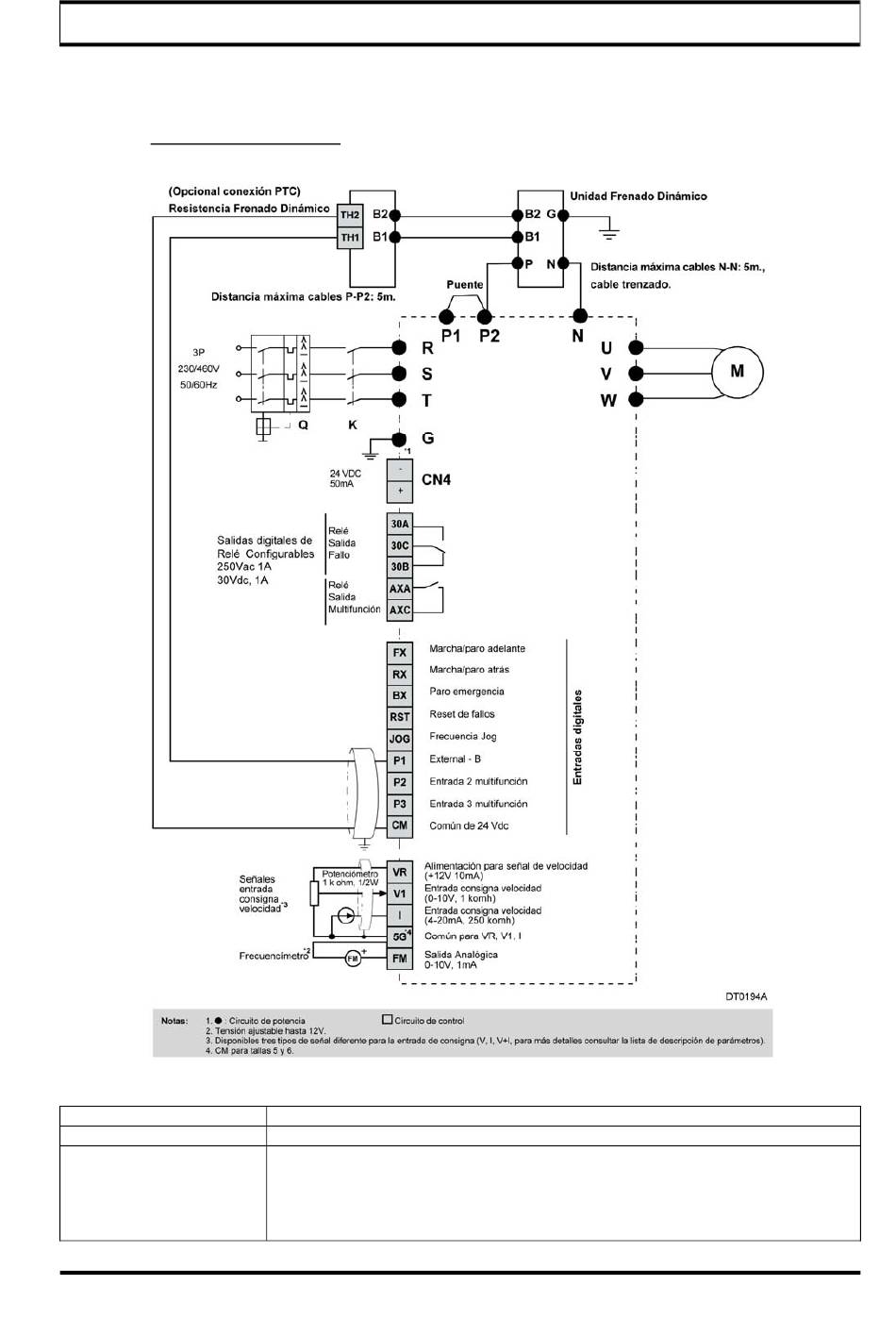

Figura 1.15: Cableado resistencias de frenado. Talla 3 a 6.
Descripción
Conexión de la resistencia al variador.
Contacto normalmente cerrado (NC) de termopar, para detección de
sobretemperatura. Configurar P1 (P2, P3) como 'External – B'. Cablear según
esquema adjunto:
Si temperatura OK ⇒ Contacto cerrado ⇒ Sin fallo.
-
Si temperatura No OK ⇒ Contacto abierto ⇒ Fallo.
-
