Montaje Del Muro De Escalada - Backyard Discovery SKYFORT III Manual Del Propietario E Instrucciones De Montaje

MONTAJE DEL MURO
DE ESCALADA
TABLA DEL MURO DE
ESCALADA - W4L15632
5/8"x3 3/8"x22 7/8" (16x86x580)
TABLA DEL MURO DE
ESCALADA - W4L15633
5/8"x3 3/8"x22 7/8" (16x86x580)
CONSEJO:
INSTALE LAS TUERCAS T EN LAS
TABLAS ANTES DEL MONTAJE.
M75
(x2)
036
(x6)
ROCA HC VERDE N.º 1
M76
(x4)
M75
(x2)
ROCA HC VERDE N.º 1
063
(x24)
PERNO: 3/4"
108
(x24)
ARANDELA - 8 x 15
ROCA VERDE HC N.º 2
INSTALE CON LA ASIDERA PARA
DEDOS HACIA ARRIBA
**COLOQUE LAS ROCAS COMO DESEE**
037
(x6)
ROCA VERDE HC N.º 2
072
(x24)
TUERCA EN T: 5/16"
33

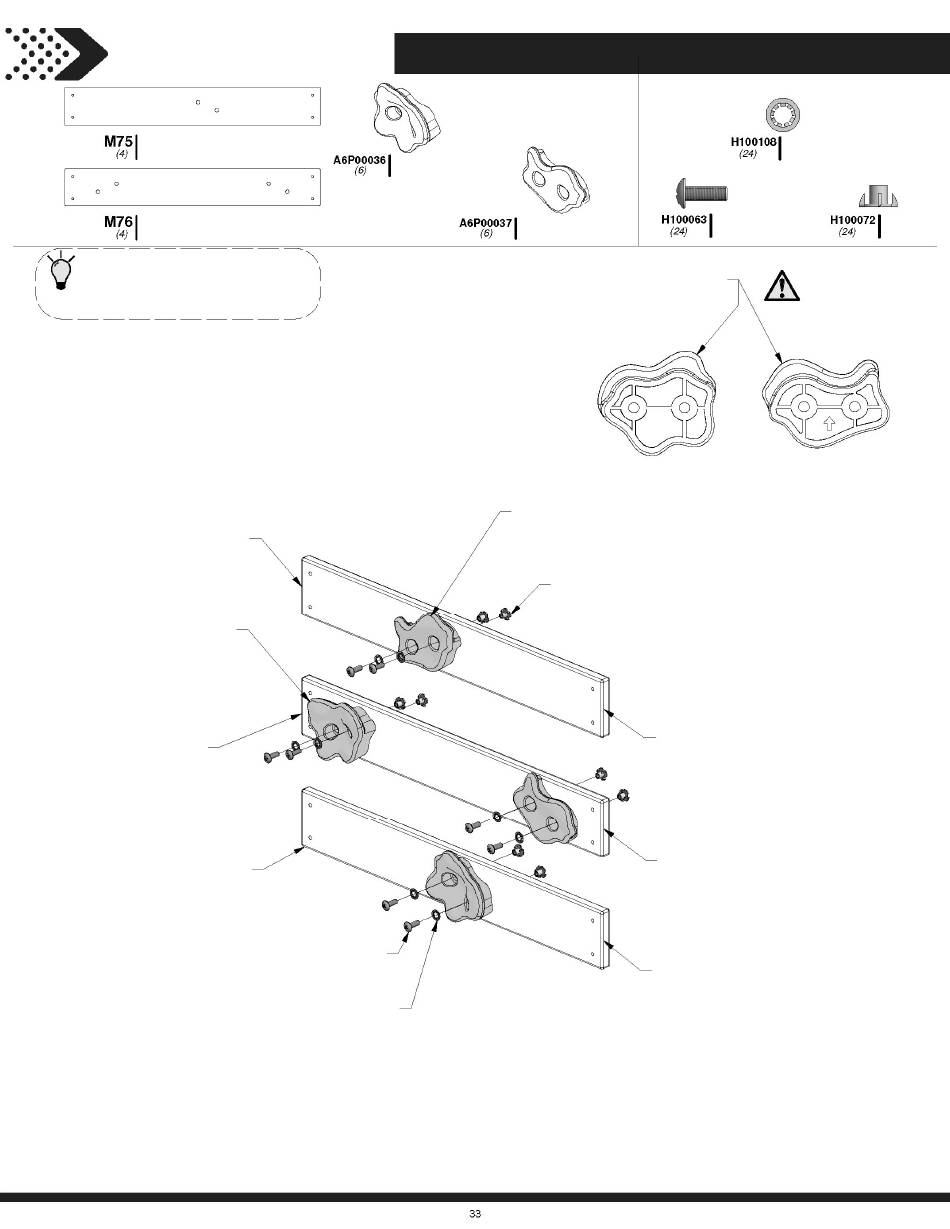

PASO 1
ARANDELA DE FIJACIÓN
INT.
8x15
PERNO PTH
1/4x3/4
(2)
MONTAJE DE ROCA A LA IZQUIERDA
(4)
MONTAJE DE ROCAS DOBLES
(2)
MONTAJE DE ROCAS A LA DERECHA
TUERCA
EN T
1/4
