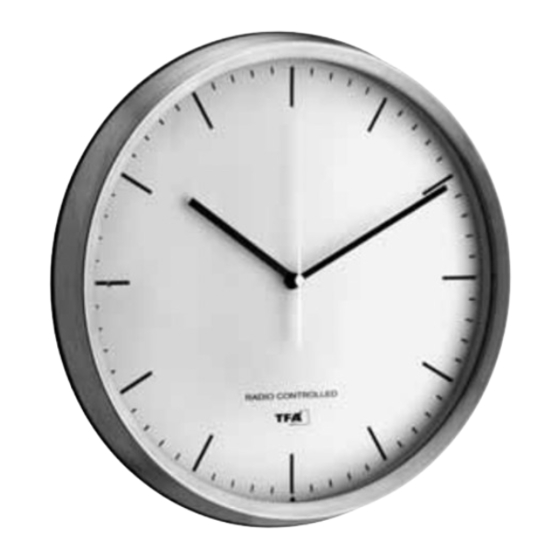

Reloj de pared radiocontrolado

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 6

Enlaces rápidos

TFA_No. 60.3510_Anl_D_GB
12.06.2012
DESIGN – Funk-Wanduhr
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut,
lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und
den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die
Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir
keine Haftung.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Anleitung gut auf!
2. Lieferumfang
• Funk-Wanduhr
• Batterien 2 x 1,5 V AA
• Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
• NEUHEIT: Funkuhr mit lautlosem Sweep-Uhrwerk
• Schneller Uhrzeit-Empfang
• Energiesparfunktion mit Lichtsensor
• Mit Sekundenzeiger
• Gehäuse aus Edelstahl
• Abdeckung aus echtem Glas
• Großes Zifferblatt Ø 310 mm
• Ideal für zuhause, das Büro, das Wartezimmer, den Eingangs- oder Empfangsbereich und als Geschenk
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das
Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und nur für
den privaten Gebrauch bestimmt.
Vorsicht!
Verletzungsgefahr:
• Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten
schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue
Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemika-
lienbeständige Schutzhandschuhe und Schutzbrille tragen!
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Vor Feuchtigkeit schützen
5. Bestandteile
Tasten
A: RC ON/OFF Schalter
B: SET Taste
C: RESET Taste
D: WAVE Taste
Gehäuse
E: Wandaufhängung
F: Batteriefach
G: Funksignal-Kontrollleuchte
H: Lichtsensor (bei der Ziffer 9)
6. Empfang der Funkzeit EFR
• Die Zeitübertragung erfolgt über das EFR-Signal. Die Abweichung beträgt weniger als 1 Sekunde in einer
Million Jahren (wie DCF-77).
• Die Zeit ist kodiert und wird übertragen von
• Mainflingen (Deutschland) mit dem Sendesignal DCF-49 (129.1 kHz)
• Burg (Deutschland) mit dem Sendesignal DCF-39 (139 kHz)
• Lakihegy (Ungarn) mit dem Sendesignal HGA-22 (135.6 kHz)
mit einer Reichweite von jeweils ca. 1.000 km. Ihre Funkuhr empfängt das stärkste Signal, wandelt es um
und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automa-
tisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb
des Radius von 1.000 km ausgehend von den 3 Standorten bei der Übertragung keine Probleme auftau-
chen.
Bitte beachten Sie folgende Hinweise:
• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie
Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In
Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren, um das Funksignal besser zu emp-
fangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen
möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen
unter 1 Sekunde zu halten.
7. Inbetriebnahme
• Öffnen Sie das Batteriefach und legen Sie die zwei Batterien 1,5 V AA polrichtig ein.
• Schieben Sie den RC ON/OFF Schalter nach oben (ON).
9:25 Uhr
Seite 1
B
C
D
E
F
A
G
Bedienungsanleitung
Instruction manual
ROHS
Kat. Nr. 60.3510
DESIGN – Funk-Wanduhr
• Das Gerät ist jetzt betriebsbereit.
• Die Uhr stellt sich auf 12 h und versucht nun (3 - 10 Minuten), das Funksignal zu empfangen. Wenn der
Zeitcode empfangen wurde, wird die funkgesteuerte Zeit angezeigt.
• Achtmal am Tag empfängt die Uhr das Funksignal. Während des Empfangs bleibt der Sekundenzeiger auf
der 12 stehen und bewegt sich nach erfolgreichem Empfang weiter.
• Sie können die Initialisierung auch manuell starten. Halten Sie die WAVE Taste gedrückt und die Funkuhr
versucht nun, die Funkzeit erneut zu empfangen.
8. Funksignal-Kontrollleuchte
• Der RC ON/OFF Schalter steht auf Position ON.
• Drücken Sie die WAVE Taste.
• Grünes Licht bedeutet der Empfang ist gut.
• Rotes Licht bedeutet der Empfang ist schlecht.
9. Manuelle Einstellung der Uhrzeit
• Falls die Funkuhr kein EFR-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.),
kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarz-Uhr.
• Halten Sie die SET Taste auf der Rückseite für 3 Sekunden gedrückt, um in den Einstellungsmodus zu
gelangen. Der Sekundenzeiger bleibt stehen.
• Halten Sie die Taste gedrückt, bis die aktuelle Uhrzeit angezeigt wird.
• Drücken Sie die SET Taste nur kurz, rückt der Zeiger eine Minute vor.
• Schieben Sie den RC ON/OFF Schalter nach unten (OFF), ist der Empfang des Funksignals ausgeschaltet.
Schieben Sie den RC ON/OFF Schalter wieder nach oben (ON), ist der Empfang des Funksignals aktiviert.
• Ist der EFR-Funkuhrempfang aktiviert, wird bei erfolgreichem Empfang die manuell eingestellte Zeit
überschrieben.
10. Energiesparfunktion
• Das Gerät verfügt über einen Lichtsensor und schaltet den Sekundenzeiger bei Dunkelheit automatisch aus.
11. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel ver-
wenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
12. Fehlerbeseitigung
Problem
Keine Zeigerbewegung ➜ Batterien wechseln
Kein EFR Empfang
Unkorrekte Anzeige
Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei
dem Sie das Produkt gekauft haben.
13. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile hergestellt, die recy-
celt und wiederverwendet werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltge-
rechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder
lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-
Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das
Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Ent-
sorgung von Elektro- und Elektronikgeräten abzugeben.
14. Technische Daten
Spannungsversorgung:
Gehäusemaße:
Gewicht:
TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim.
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten
entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
EU-Konformitätserklärung
Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt. Eine Kopie der
unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter info@tfa-dostmann.de.
www.tfa-dostmann.de
Lösung
➜ Batterien polrichtig einlegen
➜ RC Schalter ON
➜ WAVE Taste gedrückt halten
➜ Anderen Aufstellort wählen
➜ Uhrzeit manuell einstellen
➜ Empfangsversuch in der Nacht abwarten
➜ Beseitigen der Störquellen
➜ RESET Taste drücken
➜ Batterien wechseln
Batterien 2 x 1,5 V AA
310 x 54 x 310 mm
929 g (nur das Gerät)
Kat. Nr. 60.3510
06/12
