4.6.3
Asignación de bornes

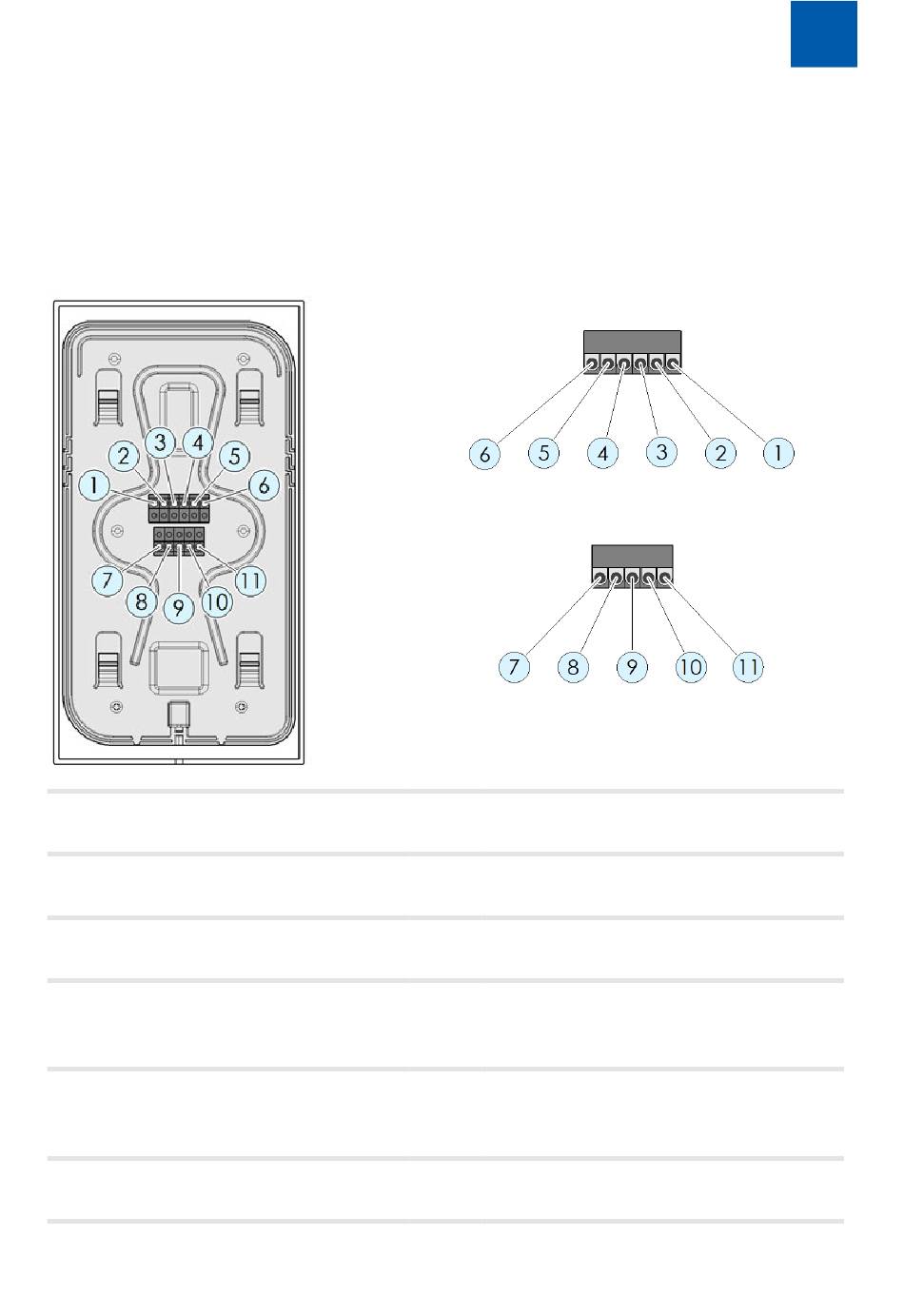

Hay dos conectores de tornillo/borne en la parte posterior del aparato. Se
pueden extraer para conectar cómodamente los cables.
La rotulación viene indicada en la parte posterior de la carcasa.
Vista desde atrás
1
Tensión de alimentación
+12 V
2
Tensión de alimentación
GND
3
Contacto de relé 2
libre de potencial
4
Contacto de relé 2
libre de potencial
5
Contacto de relé 1
libre de potencial
6
Contacto de relé 1
libre de potencial
DoorLine Pro EXCLUSIVE
Montaje y conexión
Vista de los bornes
7
Caja de ampliación Datos
8
Caja de ampliación -
9
Caja de ampliación +
10
Línea telefónica La
(independientemente de la pola-
ridad)
11
Línea telefónica Lb
(independientemente de la pola-
ridad)
