6.1.6 Sujeción de la sonda

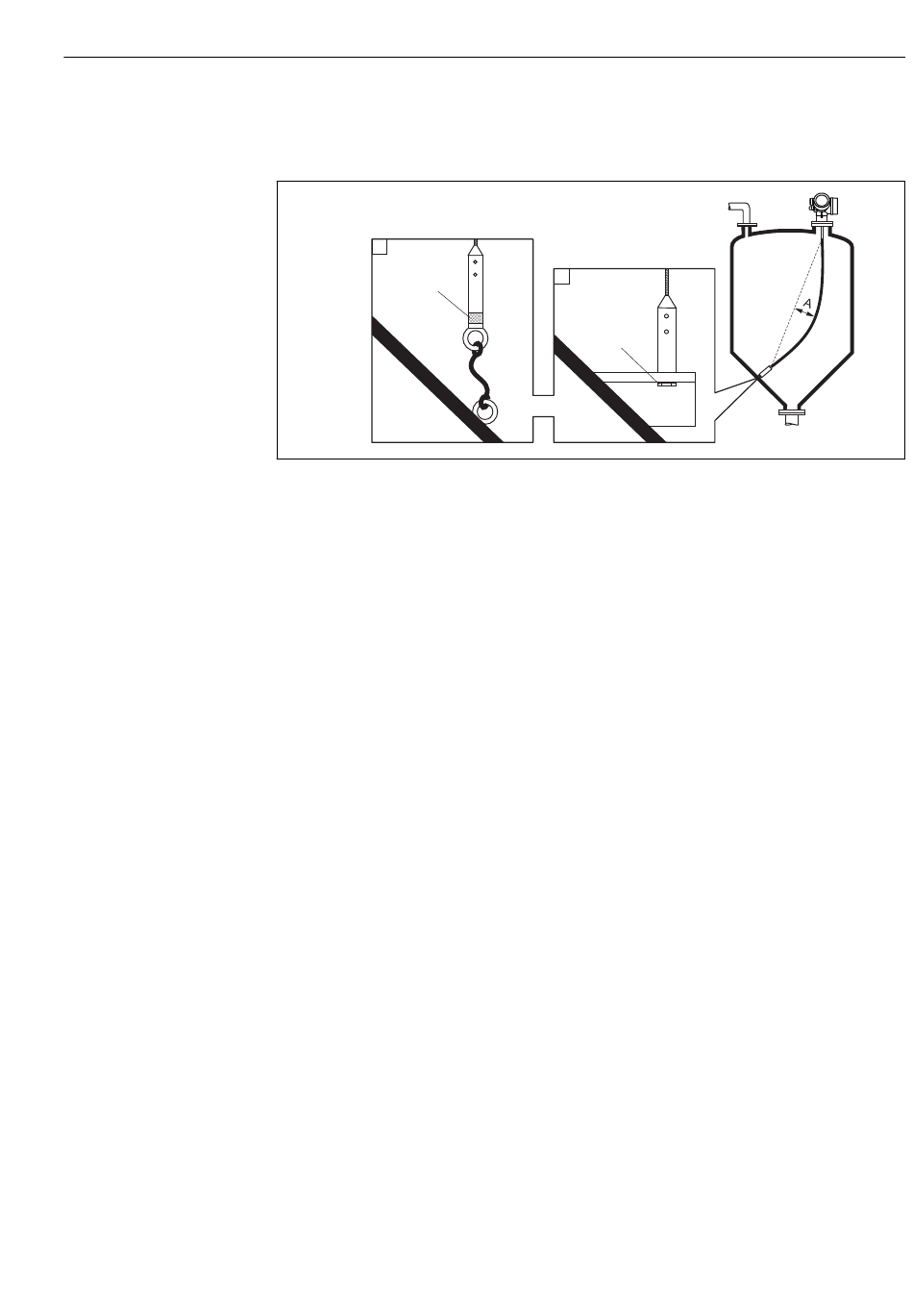

Sujeción de sondas de cable
C
2
A Holgura del cable: ≥ 1 cm por cada 1 m de longitud de sonda (0,12 pulgadas por pie de longitud de sonda)
B Contacto fiable del extremo de la sonda con tierra
C Aislamiento fiable del extremo de la sonda
1: Montaje y contacto utilizando un perno
2 Kit para montaje aislado
• El extremo de la sonda debe sujetarse en los siguientes casos:
en el caso que esporádicamente entre en contacto con la pared del depósito, con el cono
de salida del depósito, con accesorios internos u otras partes de la instalación.
• El extremo de la sonda puede sujetarse utilizando su rosca interna
cable 4 mm (1/6"), 316: M 14
• La fijación debe presentar o bien un contacto fiable con tierra o un aislamiento fiable. Si
no pudiese montar el peso de la sonda con una conexión aislante fiable, puede utilizar
para su sujeción un terminal aislante que está disponible como accesorio.
• Si la fijación tiene conexión a tierra, hay que activar la búsqueda de una señal positiva de
extremo de sonda. De lo contrario no podría realizarse la corrección automática de
longitud de sonda.
Navegación: Experto → Sensor → Evaluación EOP → Modo de búsqueda EOP
Configuración: Opción EOP positivo
• Para prevenir cargas de tracción demasiado elevadas (p. ej., debidas dilataciones
térmicas) y evitar el riesgo de rotura en el cable, éste debe mantenerse flojo. La longitud
del cable debe ser algo más grande que el rango de medida requerido de tal modo que la
flecha del cable es en el centro del mismo ≥ 1 cm/(1 m de cable) [0,12 pulgadas/(1 pie
de cable)].
Límite de carga de tracción en el caso de las sondas de cable:→  27
B
1
Montaje
A0012609
