Clavija Color
1 Purple
2 Blue
3 Brown
4 Red
5 Black
6 Pink
7 Grey
8 Yellow
9 Green
10 White
¡Abrir la tapa de la carcasa del WNM.XX.YY.IO en estado sin tensión (también afecta al
POE)!

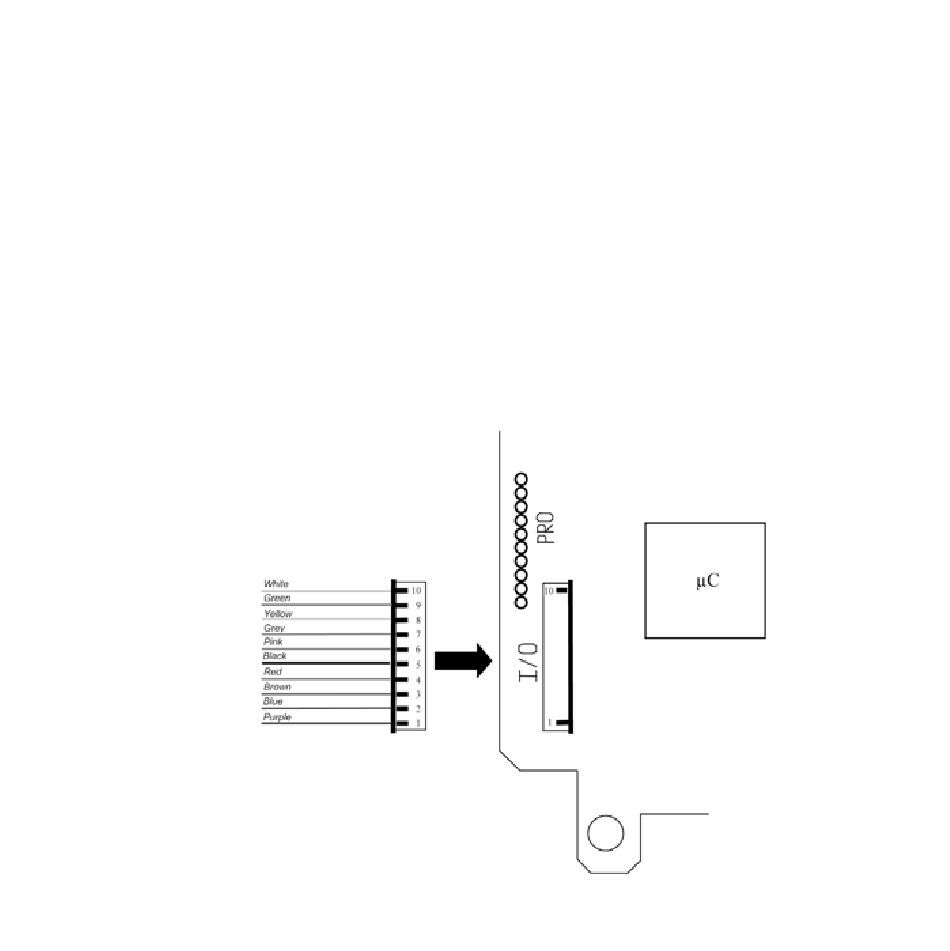

El cable de conexión (WNM.CABLE.IO) se
introduce en el enchufe IO y el cable se con-
duce hacia el exterior por la carcasa (usar la
abertura de la carcasa prevista tal efecto)
Denominación Función
Output 3 OpenDrain
Output 2 OpenDrain
Output 1 OpenDrain
VDD_IO 3.3 V de placa base
GND Masa
DIN.1 Entrada digital 1
DIN.2 Entrada digital 2
DIN.3 Entrada digital 3
DI.CTRL Sin usar
AI1 Entrada analógica 1
Recorte de la placa base
WNM Router/CentralNode
WNM.XX.YY.IO
