14.2 505L: Montage van een High-flow element
Opmerking: Bij gebruik van Pumpsil 9,6 mm elementen worden de beste resultaten bereikt met een
High- flow element: onderdeelnummer 913.AH96.K24. De klem is nodig om het element aan de
inlaatzijde van de pompkop te bevestigen.

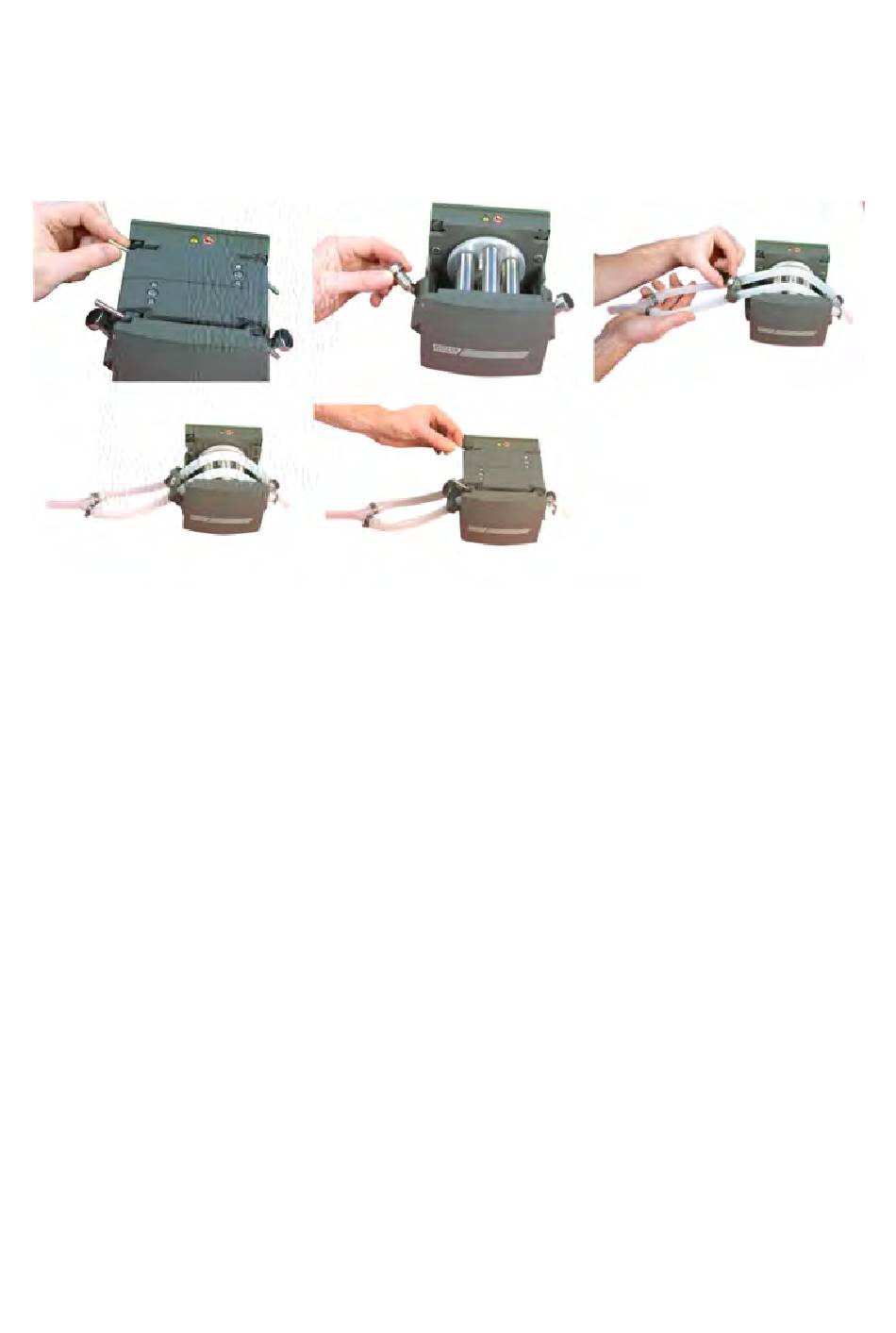

Bij gebruik van een 9,6 mm High-flow element:
Hef de twee hendels aan beide zijden van de pompkop en verwijder het deksel.
l
Verwijder de bolvormige pen aan de inlaatzijde van de pomp door het een kwartslag tegen de
l
wijzers van de klok in te draaien en weg te nemen. De pen aan de afvoerzijde niet verwijderen.
Het element dwars over de rotor leggen, met de kleinere Y-vormige connector over de eindpen aan
l
de perszijde.
Slangklemmen zijn gemarkeerd met de nominale binnendiameter van de desbetreffende
l
slangelementen. Het element stevig straktrekken en vastzetten met een 9,6 mm klem aan de
zuigzijde van de pompkop, m.b.v. de bajonetaansluiting voorheen gebruikt voor de bolvormige
pen.
De baan aanbrengen en vastzetten door de hendels te sluiten.
l
Zorg er voor het gebruik altijd voor dat de gevlochten massakabel goed is aangesloten op zowel de
l
baan als het pompkophuis.
PB0379:m-505atex-nl-04 25
