Manual del instalador Autotrol Performa 263-268 Logix 740-760 - Descripción
3.4

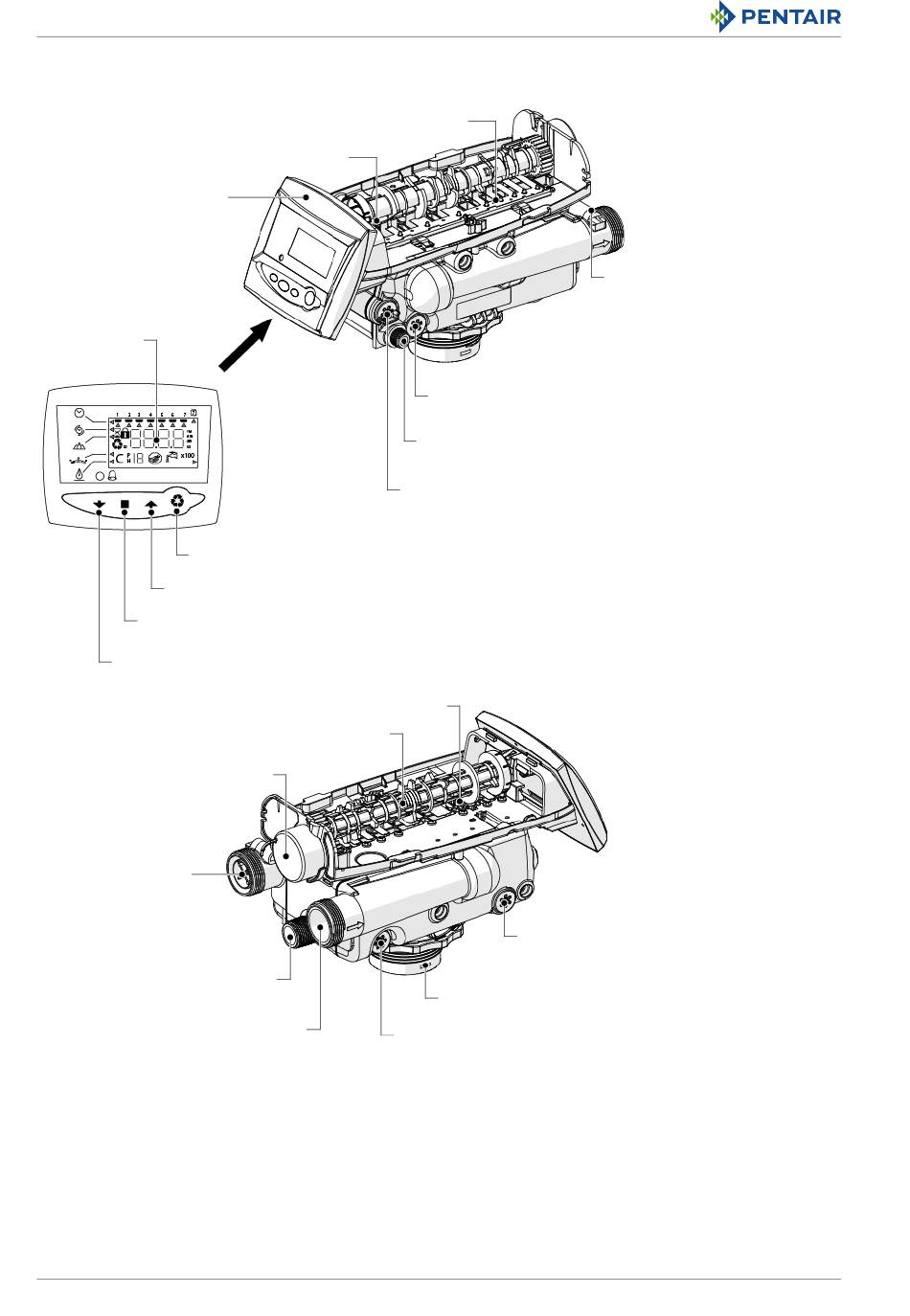

Descripción y ubicación de los componentes
Muelle de disco de válvula de una pieza
Montaje del módulo de
control
Pantalla LCD
Botón de regeneración manual (REGEN)
Botón arriba (UP)
Botón ajustar (SET)
Botón abajo (DOWN)
Salida
Desagüe
16 / 82
Sensor óptico
Discos de válvula
Árbol de levas
Motor
Entrada
Inyector y tapa
Conexión del tubo del depósito de sal
Programador de llenado / BLFC
Filtro del inyector
Rosca de la botella
Programador de desagüe de flujo de retrolavado (Backwash
Flow Drain Controller)
Ref. MKT-IM-011 / D - 25.10.2021
Conexión del cable de la turbina
