BGS technic 2171 Instruction Manual

Anhänger-/ Zugfahrzeug-Stecker-Tester 7-/ 13-polig
ALLGEMEIN

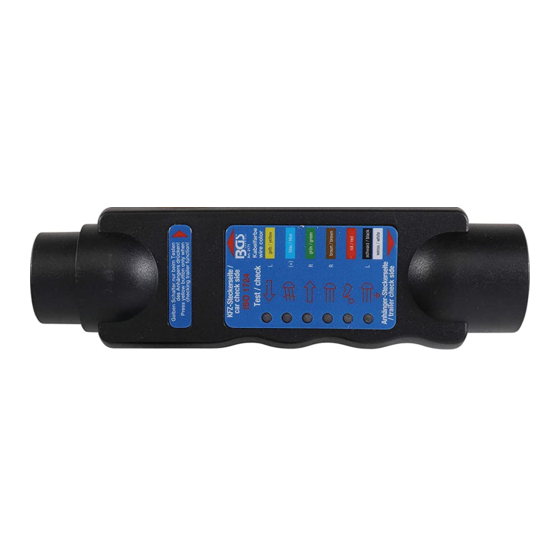

Dieser Tester ist geeignet für Tests an 7- /13-poligen Anhänger-Stecker und 7-/13-polige
Anhängersteckdose am Zugfahrzeug (Auto, Wohnmobil, ect.). Der Tester ermöglicht eine schnelle
Diagnose von Fehlern an der KFZ- und Anhänger-Verkabelung.
ACHTUNG: Verwenden Sie den Tester nur bei 12V-Systemen.
Höhere Spannungen können zu Schäden am Tester oder der KFZ-Elektrik führen.
So testen Sie die Verbindung eines Anhängers (Wohnwagen, Fahrradträger. ect.)
1. Stecken Sie den Stecker in den Anschluss des Testers.
2. Drücken Sie die gelbe Taste an der Seite des Testers.
3. Leuchten alle LEDs, ist die Verdrahtung I.O. (LED-Funktion nach ISO 1724)
A
Linker Blinker (gelb)
B
Nebelscheinwerfer oder 12V (blau)
C Rechter Blinker (grün)
D Rechtes Rücklicht (braun)
E Bremslicht, links & rechts (rot)
F Linkes Rücklicht (schwarz)
Masse (weiß)
ACHTUNG: Der Pin-Nr. 2 kann bei 7-poligen Steckdosen entweder für Nebelscheinwerfer oder 12 V
Dauerplus verwendet werden.
4. Wenn eine LED nicht leuchtet, ist das entsprechende Kabel defekt. Wenn alle LEDs leuchten ist
das System I.O.
So testen Sie die Verbindung von einem PKW / Wohnmobil
1. Stecken Sie den Tester in die Steckdose des Zugfahrzeugs (KFZ, Wohnmobil, ect.)
2. Drücken Sie die gelbe Taste an der Seite des Testers:
3. Alle LEDs leuchten wenn die Verdrahtung I.O. ist. Wiederholen Sie Schritte 4.
