14 Manual del usuario de la Dobladora de tubo para banco
Calibración
Es el procedimiento de ajuste que compensa con precisión las
variables del tubo y otros factores mecánicos de la dobladora, como la
retracción . Los diferentes materiales o lotes y espesores de pared del
mismo material pueden tener diferentes características de doblado .
Se recomienda volver a calibrar la máquina siempre que:
Cambie el diámetro exterior o espesor de pared del tubo
■
que vaya a doblar .
Gire el mando de los rodillos una vez acabada la calibración .
■
1 . Ajuste la rueda que se encuentra más a la derecha del selector
de ángulo de doblado, al valor anotado en el paso 12 de la
sección Puesta en marcha . Mantenga el conmutador en la
dirección "bend" hasta que se pare el motor (no mueva el
conmutador de un lado a otro) .

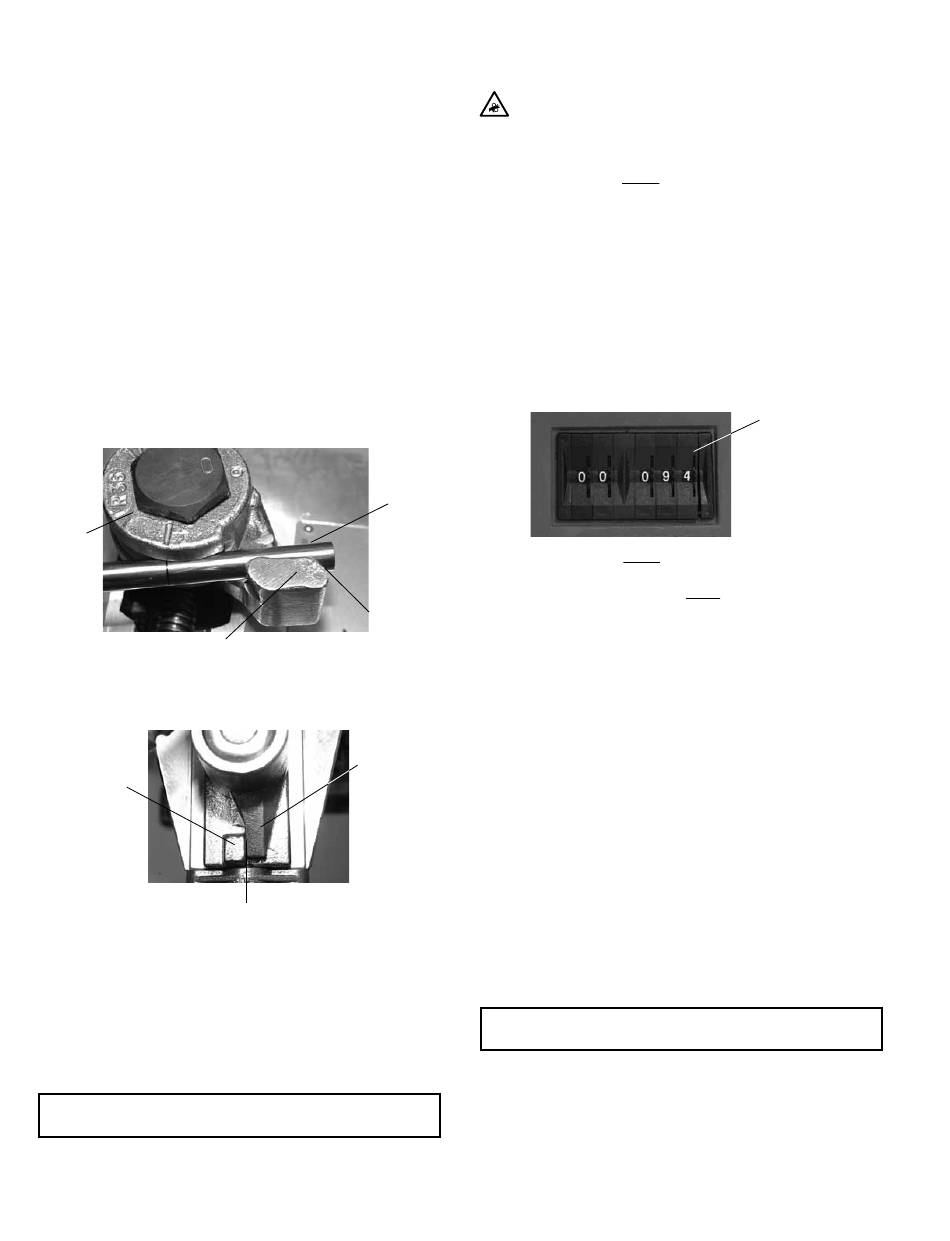

2 . Introduzca con cuidado el tubo en la matriz de forma que
sobresalga por el soporte del tubo .

PRECAUCIÓN
El extremo del tubo debe sobresalir por el lado
derecho de su soporte en la matriz de curvar, para
evitar daños al doblarlo.
Matriz
Soporte del tubo
3 . Gire la palanca en sentido horario hasta que la placa tope
contacte con el tope del conjunto .
Tope del
conjunto
4 . Mientras sujeta el tubo en la matriz, gire el mando de los rodillos
en sentido horario hasta que los rodillos G y D estén en contacto
con el tubo .
Nota: Acompañe los rodillos cuando doble tubo de pequeño
diámetro .
Nota: El espacio libre aproximado entre el rodillo D y el soporte
del tubo ahora debe ser de 6 mm o 1/4 pulg .
Nota: No gire el mando de los rodillos después de este punto o
afectará la integridad de la curva .
Tubo
Lado
derecho
Placa tope
Contacto
5 . Seleccione el ángulo de doblado que desee en el selector .
6 . Mantenga el conmutador en la dirección "bend" hasta que se
pare el motor (no mueva el conmutador de un lado a otro) .
PRECAUCIÓN - PUNTOS DE TRACCIÓN
7 . Retire el tubo (vea el apartado Retirar el tubo) y mida el
ángulo real (vea Medición del ángulo de doblado) .
Si el ángulo real es menor que el requerido:
Reste el ángulo real del ángulo requerido . La diferencia es
lo que deberá añadir al ángulo de doblado deseado, cuando
seleccione los ángulos para el resto de curvas que vaya a
hacer a este tubo .
Por ejemplo:
El ángulo introducido es de 90° .
El ángulo real de la muestra medida es de 86° .
90 - 86 = 4
Para las siguientes curvas, el selector de ángulos de
doblado se deberá ajustar 4° por encima del ángulo que
necesite, es decir, para una curva de 90°, deberá ajustar
el selector a 94° .
Si el ángulo real es mayor que el requerido:
Reste el ángulo requerido del ángulo real . En este caso,
la diferencia es lo que deberá restar del ángulo de doblado
deseado cuando seleccione los ángulos para el resto de
curvas que vaya a hacer a este tubo .
Por ejemplo:
El ángulo introducido es de 90° .
El ángulo real de la muestra medida es de 92° .
92 - 90 = 2
Para las siguientes curvas, el selector de ángulos de
doblado se deberá ajustar 2° por debajo del ángulo que
necesite, es decir, para una curva de 90°, deberá ajustar
el selector a 88° .
8 . Anote el total .
Nota: La retracción del tubo es acumulativa . En función de las
variables del tubo, un ángulo de doblado menor genera
menos retracción durante el doblado que un ángulo mayor .
Por ejemplo, si se quiere hacer un ángulo de 30° con una
dobladora calibrada para hacer ángulos de 90°, el ángulo
de doblado real puede ser mayor que el deseado . Por
el contrario, si se quiere hacer un ángulo de 150° con la
misma dobladora, el ángulo resultante podría ser menor .
Se aconseja comprobar los ángulos de doblado .

Retirar el tubo

Nota: No gire el mando de los rodillos para retirar el tubo . Si lo
gira afectará la integridad de la curva .
1 . Mantenga el conmutador en la posición "unload" hasta que se
pare el motor . Mientras sujeta el conmutador, gire con cuidado
la palanca en sentido antihorario hasta que los rodillos se
separen del tubo .
Selector del ángulo
de doblado
