5.2.6 Ajuste del valor límite
5.2.6.1 Ajuste del valor límite para SCX / SCX-K
El interruptor limitador se ha de ajustar a la temperatura de
desconexión (T ) indicada en la placa de fábrica (véase
EX
Fig. 15). Al superar esta temperatura la bomba es
desconectada, evitando así una temperatura superficial del
servicio de la bomba no permisible. La reconexión solo será
posible después de bajar la temperatura hasta quedar dentro
de los límites dados.
Solo el correcto valor límite (Temperatura de
desconexión T
EX
"Temperatura Clase" y con ello la Protección-Ex.
Tras la desconexión del suministro de tensión el cuadro
eléctrico queda en "Grundmodus" condición básica (véase
Sección. 14 Vista frontal). Tras breve lapso señala el ajuste de
los sensores
( )
(Punto-LED bajo"PV" luce en rojo). Se ha de ajustar el valor
límite dado en la placa de fábrica de la bomba (Temperatura de
desconexión T ) en el dador de límites como parámetro 0.1
EX
(Valor nominal) (véase Fig. 15). Para esto se procede del modo
siguiente:
- Accionar la tecla-MODE
- mediante las teclas-AUF/AB (triangular) puede introducirse
el valor límite correspondiente
- Confirmar con la tecla-MODE. Con esto queda asumido el
valor.
El cuadro se encuentra nuevamente en "Grundmodus": Indica
el valor actual.
Sobre-Tecla Desde-Tecla

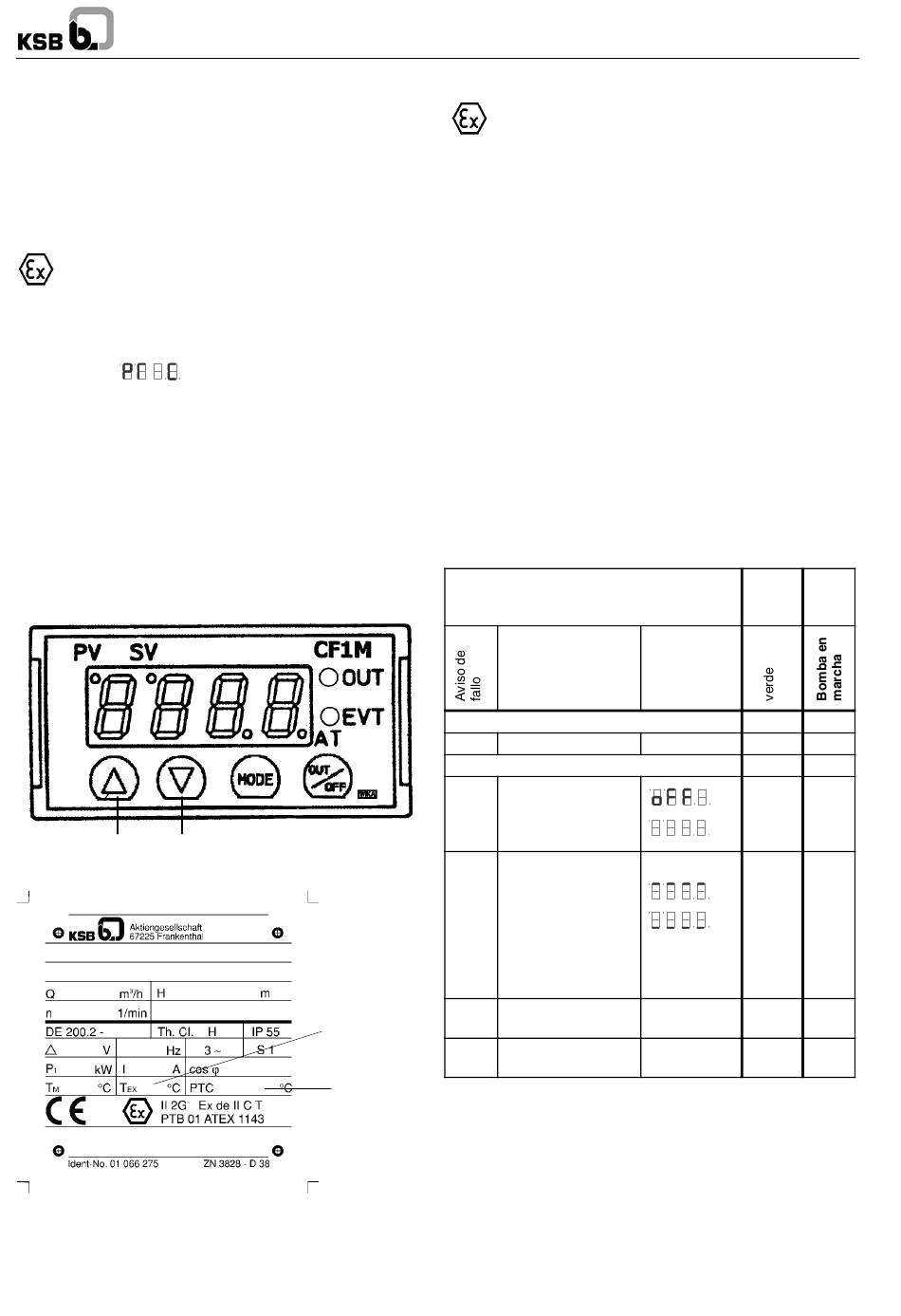

Fig. 14 Vista frontal
Secochem-Ex
....
Fig. 15 Placa tipo
Los parámetros restantes han sido preajustados en
fábricaie. El equuipo está listo para funcionamiento.
10
) asegura la observancia de la
si el valor de temperatura señala
Interruptor de
temperatura
Disponibilibad
del termistor
Sistemas de supervisión
5.2.6.2 Ajuste del valor límite en MAC
Condicionado a la construcción - y condiciones de
servicio, el sensor Pt 100 aplicado en MAC no puede
captar valor absoluto alguno de la temperatura máxima
efectiva en la vasija intersticial.
La supervisión se ha de ver como valoración de las
condiciones de servicio de la bomba. Aquí se distingue
entre un "Gut-Zustand" (servicio normal), y fallo
"Fehlerfall" (elevación de temperatura en servicio normal).
Estas condiciones de servicio se valoran del modo
siguiente:
- Buen-estado (Servicio normal)
La bomba, bajo condiciones de servicio normales mantiene su
marcha. En tal caso son posibles procesos - como considerar
cambios de temperatura condicionados a las revoluciones!
Si persiste hay que asumir la temperatura indicada.
- Fallo
En caso de fallo, se regula el sensor a una temperatura (con
incremento de seguridad)
(usualmente 10 K). Mediante este ajuste es posible causar una
supervisión del eventual fallo de estado por elevación de
temperatura. (p.ej. agujeros en el refrigerador, rotura del
acoplamiento etc.)
5.2.7 Indicaciones del equipo / Aviso de fallo CF1M
CF1M
Causa
Ninguna o. tensión de red inadecuada
--- Conexión eléctrica
Tensión de red correcta
No Relé de salida
desactivado
(Activar con la
Tecla-OUT/OFF)
Sí Pt 100
- defectuoso
- mal conectado
Rotura de cable
No Valor teórico >
Valor límite
No Valor teórico >
Valor límite
d LED off D LED on
temperaturas superiores
LED
OUT
(fuera)
Display
---
d
d
d
centelleo
El valor
teórico no
cambia
Valor teórico
d
Valor teórico
D
No
No
No
No
Sí
