INSTRUCTIONS DE SÉCURITÉ IMPORTANTES • CONSERVER CES INSTRUCTIONS
AVERTISSEMENT
Risque d'incendie ou de choc électrique
•
Couper l'alimentation aux disjoncteurs ou éteindre les interrupteurs avant toute installation ou toute intervention.
•
Il est recommandé que l'installation et l'entretien soient effectués par un technicien ou un électricien qualifié et agréé.
•
L'installation et le câblage doivent être réalisés conformément aux exigences des normes électriques nationales et régionales.
•
Vérifier que le limiteur de surtension (SPD) consommable est homologué pour la tension et l'intensité de courant adéquates pour vos applications.
•
La liaison entre les raccordements de conduits et le boîtier n'est pas automatique et doit être prévue dans le cadre de l'installation. Un seul raccordement peut être effectué au boîtier du limiteur de surtension.
•
Pour les emplacements extérieurs ou les endroits humides (étanches à la pluie), des entrées de conduits conformes aux exigences de la norme UL514B (pour la fixation des conduits et des boîtes de sortie) doivent être utilisées.
•
TOUJOURS LAISSER LA PORTE DU BOÎTIER FERMÉE lorsqu'aucune intervention n'est effectuée.
NOTES D'APPLICATION
1.
Lire les instructions avec attention avant d'installer le limiteur de surtension.
2.
Ce produit est conçu pour protéger contre les surtensions transitoires temporaires.
3.
Ce produit ne protège pas contre les coups de foudre proches.
4.
Cet appareil comporte une protection interne qui déconnecte l'élément limiteur de surtension à la fin de sa durée de service tout en maintenant la charge sous tension, mais sans protection. Si cette situation n'est pas souhaitable pour
l'installation considérée, suivre les instructions du fabricant pour changer le(s) module(s) limiteur(s) de surtension.
5.
Respecter les mises en garde et les instructions figurant sur le panneau frontal et l'étiquette signalétique du produit.
DÉFINITIONS
Installation du limiteur de surtension de type 2 : Le limiteur de surtension de type 2 se raccorde généralement au côté demande du tableau électrique et doit normalement être installé avec une protection contre les surintensités en amont du
limiteur de surtension.
INSTALLATION :
1. Vérifier la tension du système.
2. Vérifier que les caractéristiques nominales du limiteur de surtension conviennent pour le système.
3. Choisir l'emplacement d'installation du limiteur de surtension.
Le limiteur de surtension doit être installé aussi près que possible de la charge à protéger de façon à minimiser les longueurs de conducteurs.
4. Monter le boîtier
- Déposer l'écran isolant du limiteur de surtension.
- Couper l'alimentation de l'appareil au niveau de la source de courant avant l'installation.
- Défoncer l'alvéole qui convient du limiteur de surtension une fois que câblage a été déterminé.
- Un seul raccordement de conduit peut être effectué au boîtier du limiteur de surtension.
- Monter le boîtier à l'aide d'une visserie adaptée aux emplacements indiqués ci-dessous. Ne pas utiliser le raccord de conduit pour soutenir le limiteur de surtension.
5. Suivre le schéma de câblage pour tous les raccordements (dans la fiche d'instruction et le limiteur de surtension).
- Couper tous les conducteurs à une longueur minimale suffisante.
- Ne pas enrouler l'excédent de fil.
- S'assurer que tous les fils sont solidement raccordés.
- Remonter l'écran isolant.
6. Mettre le limiteur de surtension sous tension
- Mettre le disjoncteur (le cas échéant) en position de marche (ON) au niveau du tableau de distribution ou des sectionneurs.
- Indicateurs : Chaque module anti-surintensité consommable comporte un voyant bleu pour indiquer que le limiteur de surtension est sous tension et un voyant vert pour indiquer que le module anti-surintensité protège le circuit.
*Disjoncteur bipolaire 30 A dans le tableau électrique.
(Non requis pour les installations de limiteur de surtension de type 1)
*Disj.
Ligne (noir)
Neutre (blanc)
Limiteur de
surtension
Ligne (noir)
Terre (vert)

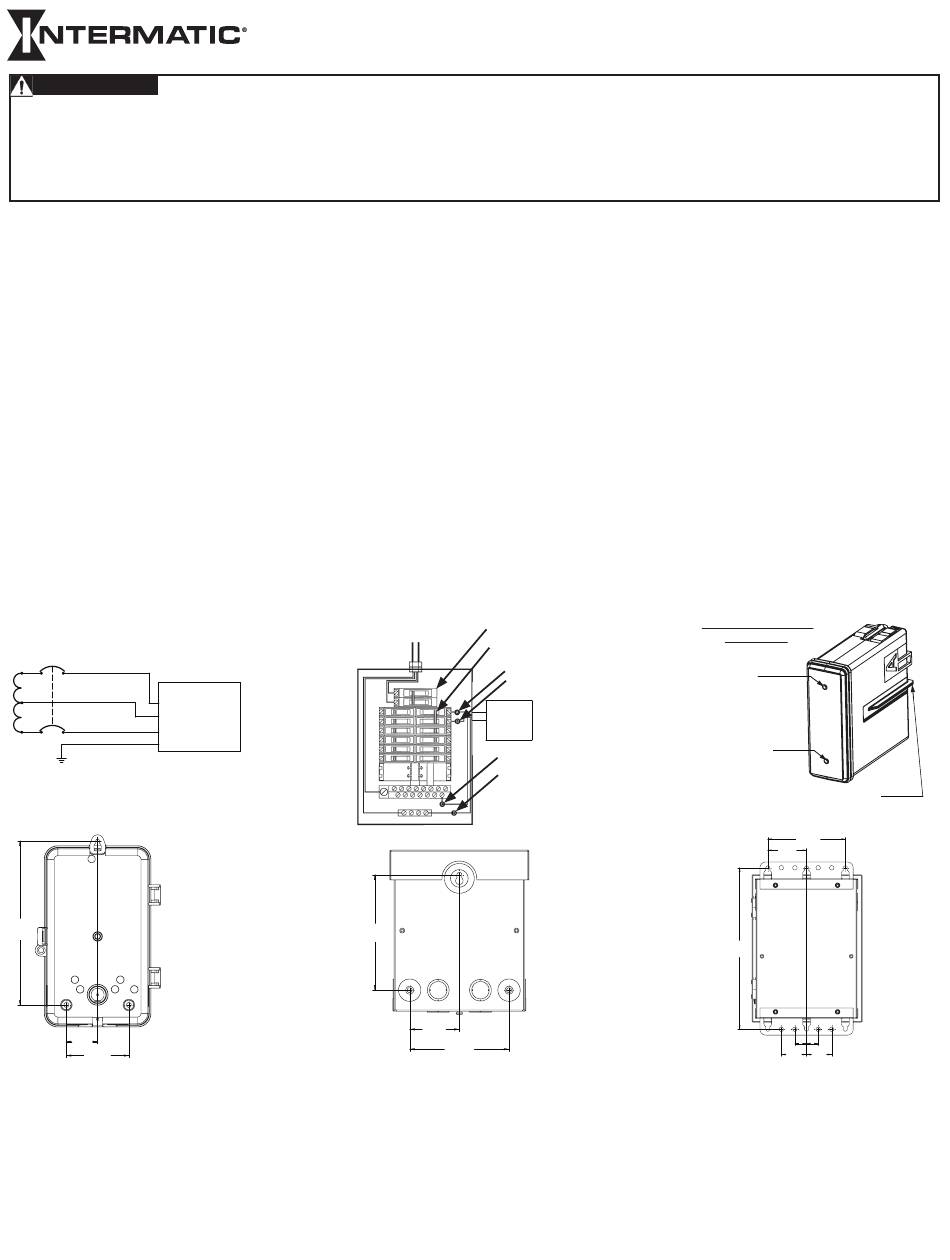

SCHÉMA DE CÂBLAGE DU LIMITEUR DE SURTENSION DE TYPE 1 ET 2
120/240 V c.a. MONOPHASÉ
21,6 cm
8 1/2"
4,1 cm
1 5/8"
8,3 cm
3 1/4"
Boîtier plastique pour extérieur
INSTRUCTIONS D'ENTRETIEN :
Le module anti-surintensité consommable absorbe l'énergie des pointes de tension pour protéger la charge raccordée. Si le voyant vert est ÉTEINT, le module anti-surintensité n'offre plus de protection et doit être changé dès que possible.
POUR CHANGER LE MODULE ANTI-SURINTENSITÉ CONSOMMABLE :
1.
COUPER IMPÉRATIVEMENT L'ALIMENTATION ÉLECTRIQUE DU MODULE AVANT DE LE CHANGER.
2.
Mettre l'interrupteur d'alimentation du module dans le limiteur de surtension en position d'arrêt. Cela coupe UNIQUEMENT l'alimentation des modules du limiteur de surtension. Cet interrupteur ne coupe pas l'alimentation de la charge
protégée. Cet interrupteur ne sert pas de dispositif de protection contre les surintensités.
3.
Retirer le module consommable à changer en le tirant fermement tout droit hors du limiteur de surtension. Le clapet du module dans le boîtier de l'appareil se ferme une fois que le module est extrait.
4.
Vérifier que les caractéristiques nominales du module anti-surintensité conviennent pour le système.
5.
Mettre un module neuf en place dans le limiteur de surtension. Vérifier la bonne orientation de la clavette d'alignement du module lors de l'insertion.
6.
Veiller à bien enfoncer complètement le module.
7.
Remettre le limiteur de surtension sous tension.
8.
Vérifier que les voyants bleu et vert de chaque module sont allumés.
INSTRUCTIONS D'INSTALLATION
Disjoncteur général
Disjoncteur bipolaire
de 30 A représenté
Noir (ligne)
Noir (ligne)
LIMITEUR DE
SURTENSION
Neutre (blanc)
Vert (terre)
Installation de type 2
14,6 cm
5 3/4"
6,4 cm
2 1/2"
12,7 cm
5"
Boîtier métallique pour extérieur
SÉRIE CONSOMMABLES ANTI-SURINTENSITÉ IG2200
Module anti-surintensité
Voyant bleu : indicateur
d'alimentation
Voyant vert : indicateur d'état
ALLUMÉ : la protection est assurée.
ÉTEINT : le module n'assure plus de
protection. Changer le module dès que
possible.
LIMITEURS DE SURTENSION TYPE 2
consommable
Clavette d'alignement du module
12,7 cm
5"
6,4 cm
2 1/2"
26,4 cm
10 3/8"
1,9 cm
1,9 cm
3/4"
3/4"
4,1 cm
4,1 cm
1 5/8"
1 5/8"
Boîtier métallique pour intérieur
(Kit de pose encastrée IG2200--FMK)
