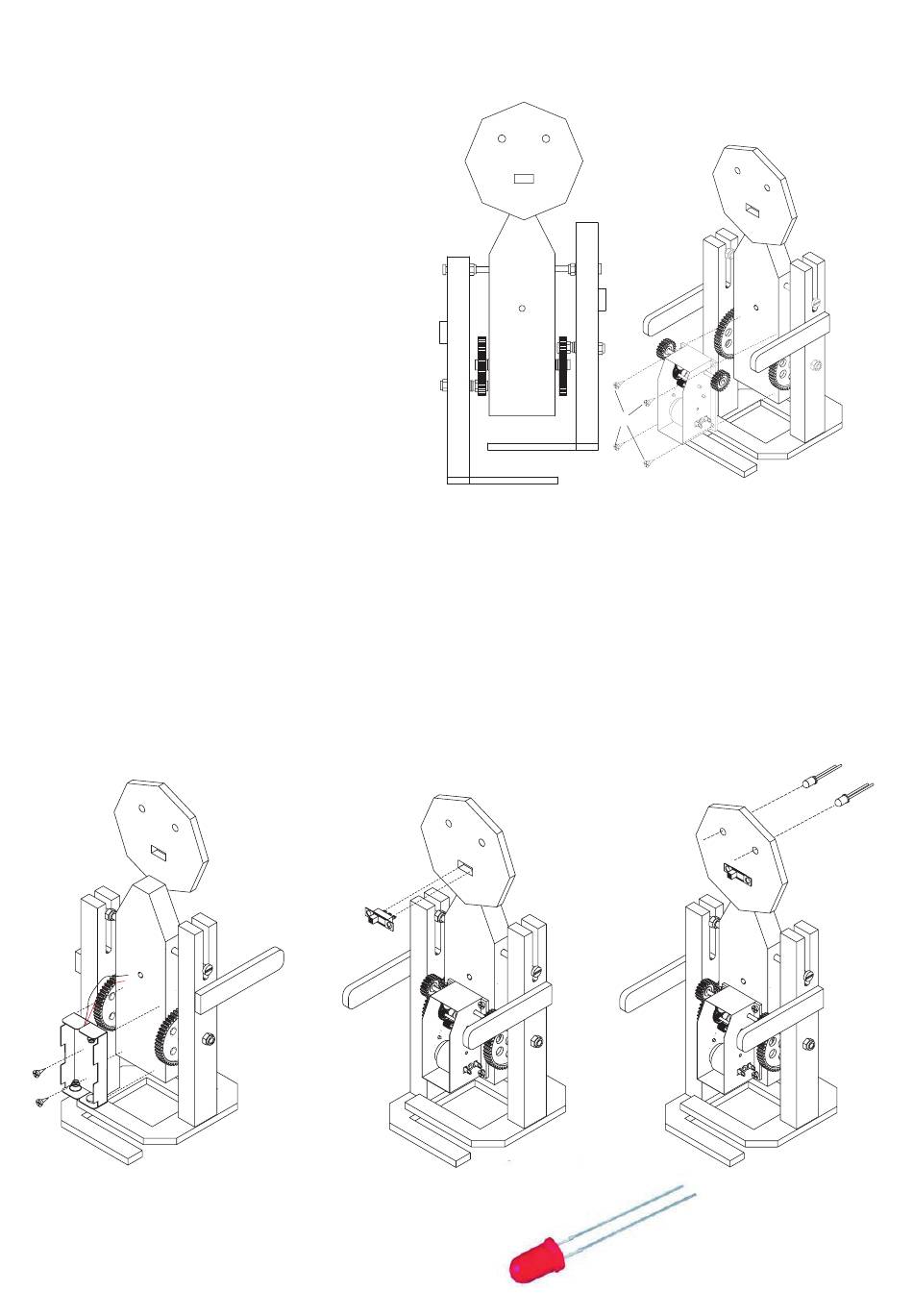

8. Nota:
Posicionar las piernas de tal manera que los tornillos de
las ruedas dentadas grandes, que mueven las piernas,
estén a 180° una de la otra (Fig. 10).
Atornillar el motor de engranaje (3) con ambas ruedas
dentadas (14) en el cuerpo, desde delante, de tal forma
que las ruedas dentadas pequeñas (14) queden perfec-
tamente colocadas (los dientes deben encajar) en las
ruedas dentadas grandes (15). Al atornillar asegurarse
de que el motor de engranaje quede bien fijo, y que las
piernas estén a 180° (Fig. 10).
Al finalizar el montaje se puede cargar el motor con
tensión 3V. Para ello, poner el "+" en el contacto inferior
y "-" en el contacto superior. Si está bien ajustada la
mecánica, girará el engranaje y se empezarán a mover
las piernas. Las piernas se mueven con facilidad, a 180°
una de la otra, y no se tocan.
Atención:
Si hubiera problemas, apagar inmediatamente la fuente de energía y volver a controlar todo el montaje.
9. Fijar el portapilas (6) a la parte trasera
del cuerpo con 2 tornillos de con-
trachapado (9), como se ilustra. Ver
Fig. 12.
4
INSTRUCCIONES DE MONTAJE
10. Insertar, desde adelante, el micro-
interruptor de corredera (7) en la
abertura para ello prevista en la
cabeza, y fijarlo con pegamento
universal. Ver Fig. 13.
Fig. 12
Fig. 10
9
11. Insertar ambos diodos (8), como se
muestra, en las perforaciones para
ello previstas (ø5mm), y fijarlos con
pegamento instantáneo. Asegurarse
de que ambos cátodos (pata corta,
lado aplanado) apunten hacia arriba.
Ver Fig. 14.
Fig. 13
Cátodo - = corto
y aplanado
Ánodo + = largo
Fig. 11
3
Fig. 14
D111666#1
