Обзор Подключений Устройства - Porsche 9Y0.915.686 Manual De Instrucciones

Символ Описание
и значение
e Для перезагрузки
устройства нажмите
и удерживайте кнопку
Кнопка сброса
сброса (Reset) в течение
менее 5 секунд.
e Для сброса паролей
нажмите кнопки Reset
(Сброс) и CTRL и удержи-
Кнопка CTRL
вайте их от 5 до 10 секунд.
e Для сброса устройства до
заводских настроек
нажмите кнопки Reset
(сброс) и CTRL и удержи-
вайте их более 10 секунд.
Все текущие настройки
будут перезаписаны.

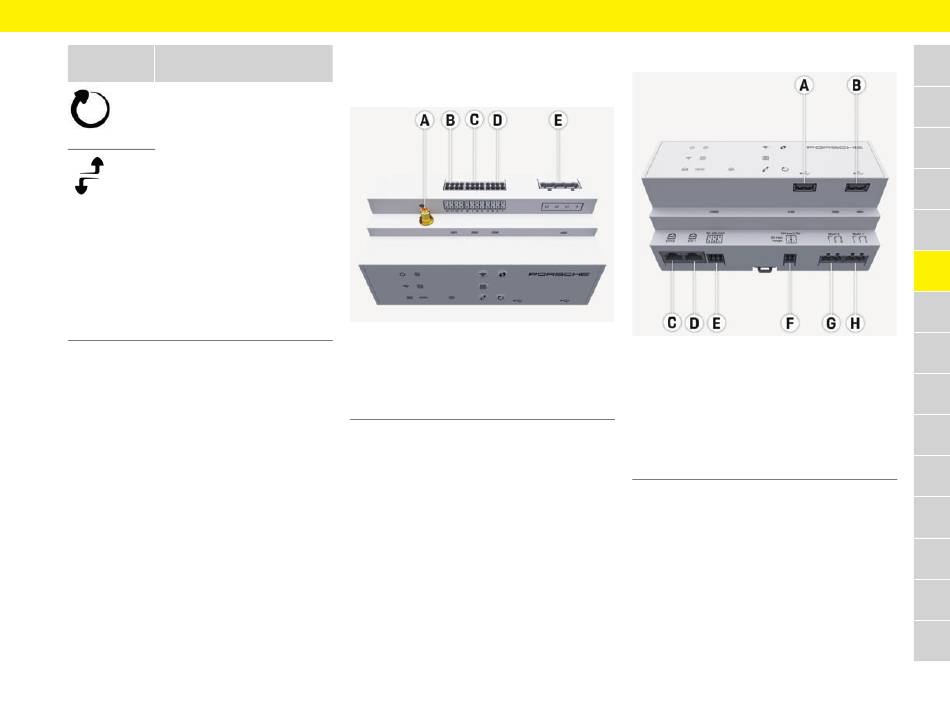

Обзор подключений устройства
Подключения устройства сверху
Рис. 5: Обзор подключений устройства сверху
A Антенна WiFi
B Датчики тока (J301)
C Датчики тока (J300)
D Датчики тока (J200)
E Измерение напряжения (J400)
Подключения устройства снизу
Рис. 6: Обзор подключений устройства снизу
A USB
B USB
C ETH 0
D не используется
E RS485/CAN (J1000)
F Электропитание (J102)
G Реле (J900)
H Реле (J901)
