11.11. Ensambladura telescópica del racor de pintura del cañón
33
4

11.11.1. Desmontaje

• Desmonte el sombrero de pulverización y el soporte de la boquilla
ver § 11.6 pagine
• Con un destornillador, extraiga la ensambladura telescópica (4). Tenga cuidado de no dañar la
parte terminal del racor de pintura al efectuar esta operación

11.11.2. Montaje

• Instale una ensambladura telescópica (4) nueva sobre el racor (33), luego enrosque manualmente
el soporte de la boquilla con su tuerca
• Enrosque moderadamente la tuerca del soporte de la boquilla con ayuda de la herramienta (D)
ver § 13.10 pagine 59
pulverización.
• Verifique la estanqueidad de la ensambladura telescópica: una vez desconectado el módulo de
mandoGNM 100, alimente la pistola con disolvente a 6 bares. Al soltar el gatillo no deben haber
fugas de solvente en la parte delantera del cañón, alrededor de la tuerca de la boquilla.
• Vuelva a montar el sombrero de pulverización
Indice de revisión : G
25).
(ver § 11.6.2 pagine
Si fuera necesario, monte la boquilla. No monte el sombrero de

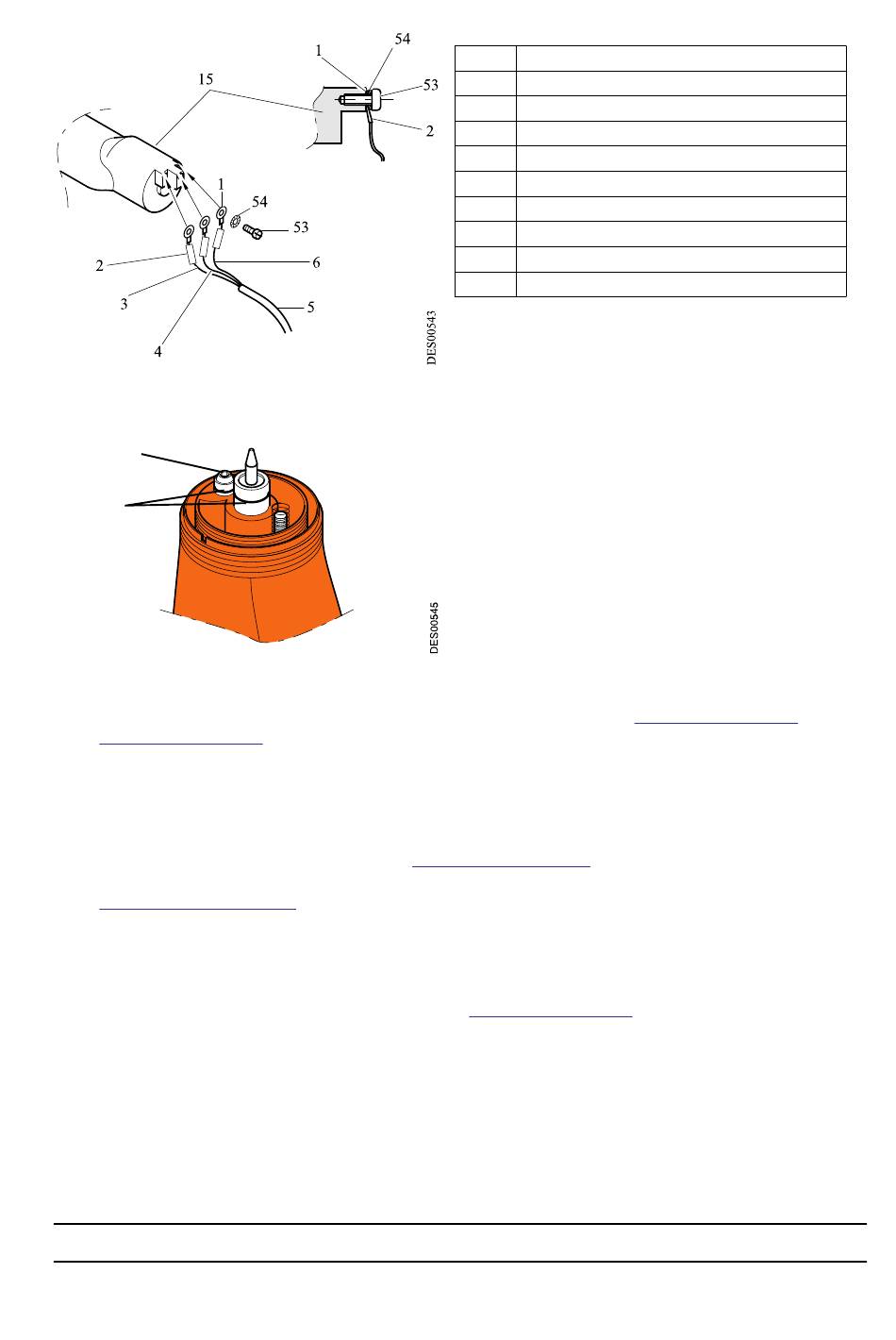

1 Guardacabos
2 Manguito negro de 10 mm de longitud
3 Hilo blanco
4 Hilo azul
5 Cable de baja tensión
6 Hilo rojo
15 Unidad de alta tensión
42 Protección del estribo
53 Tornillo C M 2 x 4 – Ac. zincado
54 Arandela estrellada AZ2 - Ac. zincada
Nota: No se necesita desmontar el racor (11)
para reemplazar la ensambladura telescópica
(4).
26).
ver § 11.1 pagine 21.
34
(ver § 11.1 pagine 21 y
