5.8 Interruptor de límite (RSU/RLS)

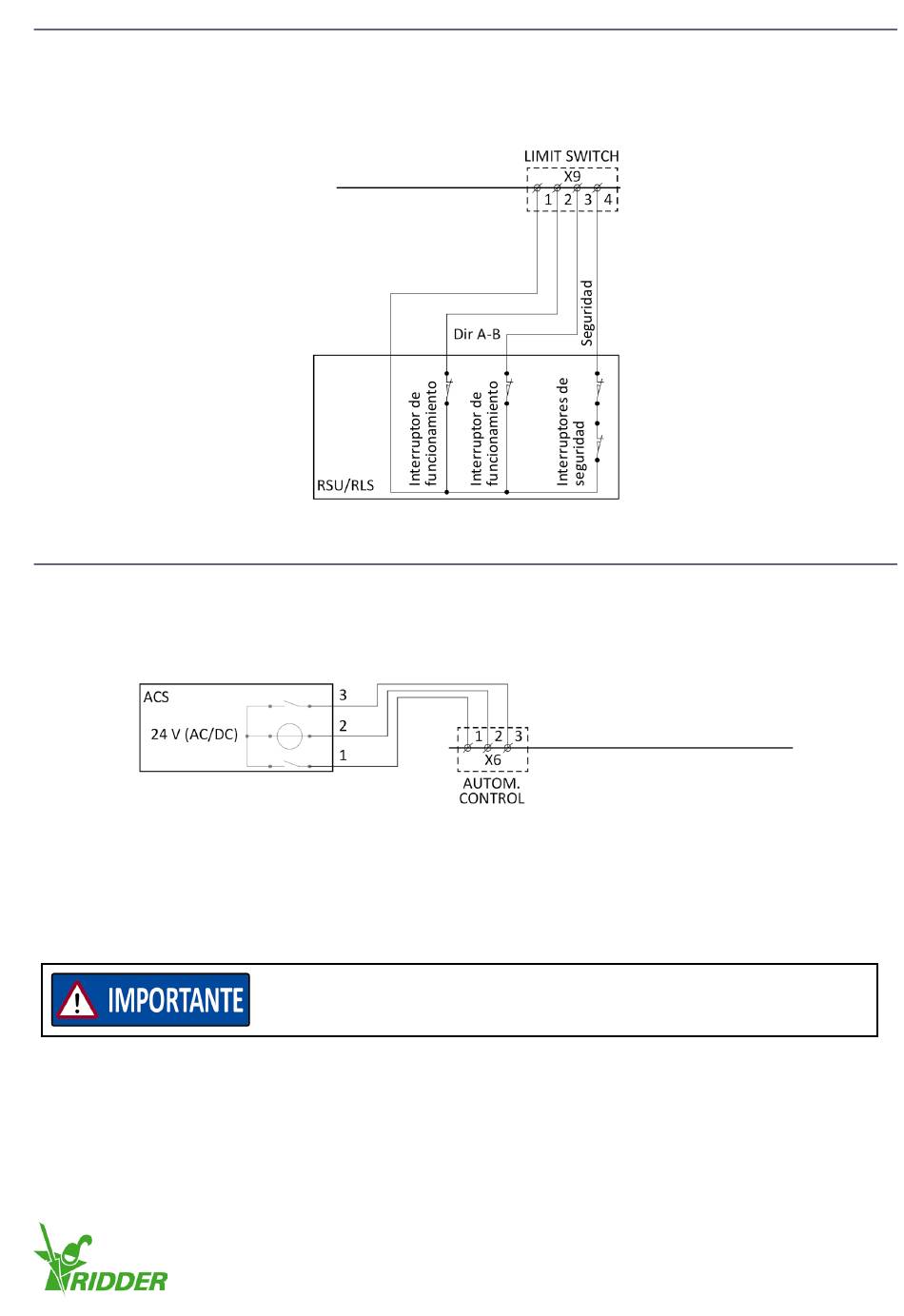

Conecte un interruptor de límite (RSU/RLS) al X9 del circuito impreso de control (A2). Véase el
siguiente esquema. Véase también el manual del producto del motorreductor Ridder utilizado en
ridder.com.
Circuito impreso de control A2
Común
5.9 Control automático (ACS) (24 V CA/CC)
Puede conectar la unidad de control RMC400 a un sistema de control automático (ACS). Véase el
diagrama que figura a continuación y conecte el ACS. Consulte, también, el manual del producto del
ACS utilizado.
Circuito impreso de control A2
Notas:
• Cuando dos entradas del control digital (clavijas 1 y 3) reciban una señal de control
simultáneamente, la unidad de control no los procesan. El motor eléctrico no girará.
• La alimentación externa puede ser de 24 V CA/CC.
• Véase §3.5 para conocer las especificaciones técnicas de la alimentación externa del conector X6.
El conector X6 del circuito impreso de control (A2) se puede conectar
a los sistemas de control automático (ACS) que dispongan de
"cortacorriente negativo" o "cortacorriente positivo".
