Pri odstranitvi embalaže morate še posebno paziti, da controller ne
pade na tla ali da ne podlegne udarcem. Ne zavrzite embalaže v
okolico. Material lahko v celoti reciklirate in ustreza direktivi CEE
85/399 za zaščito okolja. Preden bi vgradili controller, morate
pripraviti nekaj interkonektorskih kablov, kot na primer
interkonektorske kable za napoj, interkonektroske logične kable in

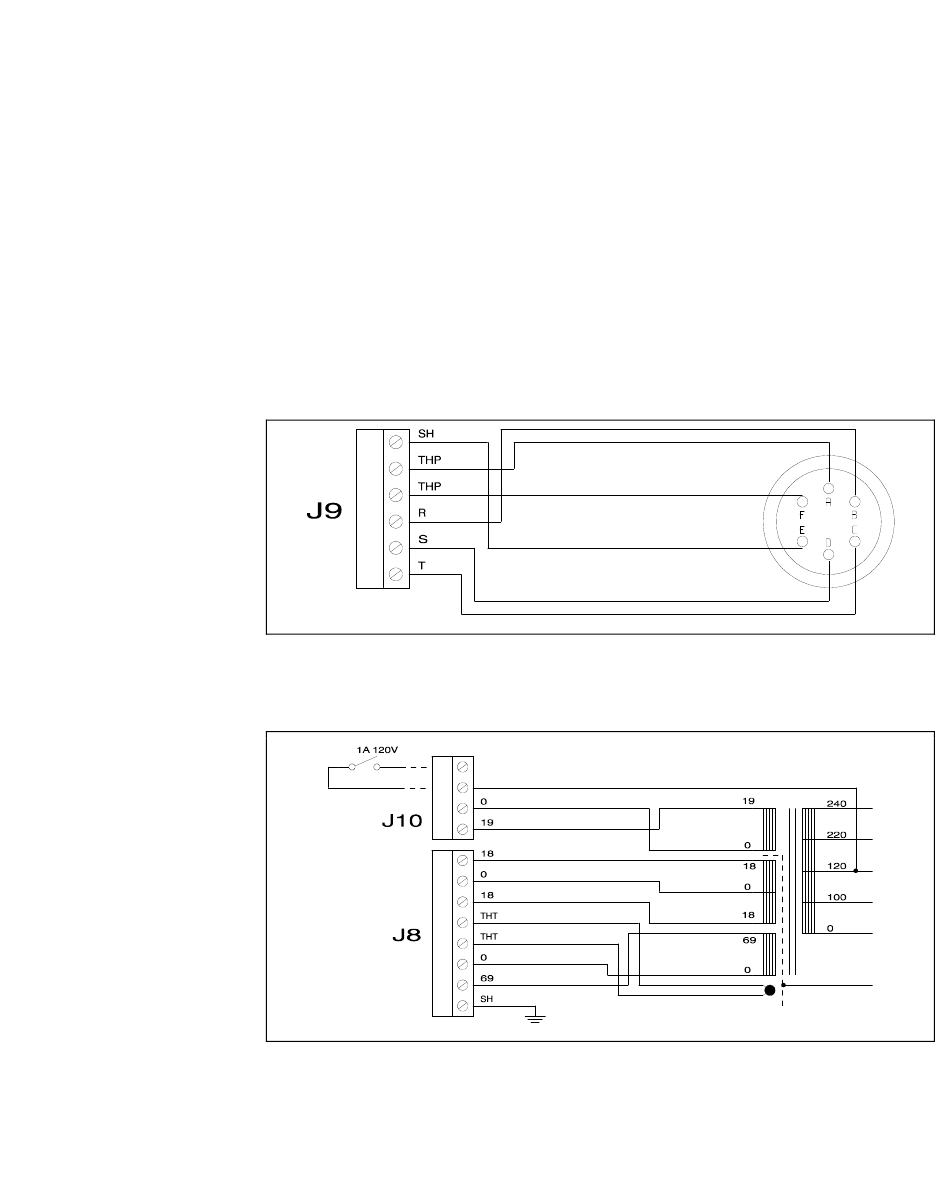

kabel za priključitev črpalke. Naslednje slike prikažejo priključitve, ki
morate izvršiti med controllerjem in črpalko ter med controllerjem in
napajalnikom (napajalnim transformatorjem). Za podrobnejše
informacije o raznih priklopitvah in o tehničnih značilnosti
transformatorja (mogoč kot opcija) si oglejte priponko "Technical
Information".
Slika 2
Slika 3
Turbo-V 70 PCB Controller User Manual / 87-900-871-01 (E)
Interkonektorski kabel Controllera in črpalke
Interkonektorji Controllera in transformatorja
Priročnik za Navodila
Priprava za montažo
