IDENTIFICACIÓN DE LOS CONTROLES

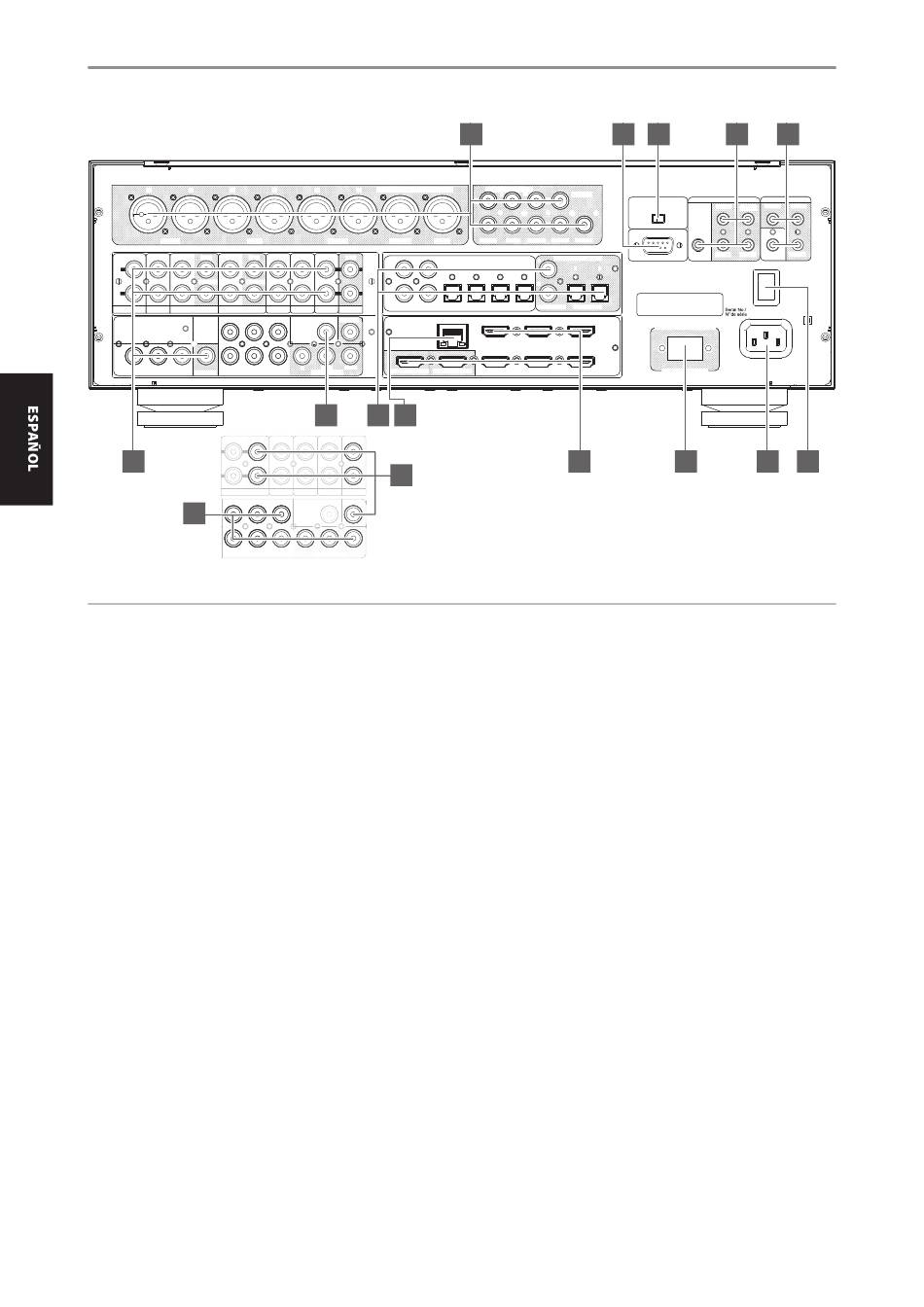

PANEL TRASERO

R L R
FRONT SURR
IN IN IN OUT IN OUT
L
ZONE 3 ZONE 4
R
AUDIO 1 AUDIO 2 AUDIO 3 AUDIO 4
COMPONENT VIDEO INPUT 1
Y C B /P B
1 2 3
VIDEO INPUT COMPONENT VIDEO INPUT 2
VIDEO OUT
© NAD M17
IN IN IN OUT IN OUT
L
6
ZONE 3 ZONE 4
R
AUDIO 2 AUDIO 3 AUDIO 4
AUDIO 1
COMPONENT VIDEO INPUT 1
7
Y C /P
B B
1 2 3
VIDEO INPUT COMPONENT VIDEO INPUT 2
VIDEO OUT
¡ATENCIÓN!
Haga todas las conexiones al M17 con la unidad desenchufada. También le aconsejamos que apague o desenchufe todos los componentes asociados
mientras haga o interrumpa cualquier señal o lo conecte a la corriente.
1 AUDIO PRE-OUT (BALANCED)(EQUILIBRADA)
• La SALIDA DE AUDIO DEL PREAMPLIFICADOR (AUDIO PRE-OUT)
permite utilizar el M17 como un preamplificador con amplificadores
de potencia exteriores para algunos o para todos los canales.
• Según la configuración de la fuente, la conexión de salida de audio
analógico se puede hacer hasta de siete canales, sea a través de puertos
de salida equilibrados (BALANCED) o asimétricos (SINGLE-ENDED).
• Use la opción AUDIO PRE OUT (BALANCED) si la fuente externa
que se va a conectar tiene una entrada de audio equilibrada. Esta
opción garantiza una calidad de audio superior inconfundible,
gracias a la capacidad de reducción de ruido de la conexión
BALANCED con los jacks XLR.
• Conecte las salidas FRONT L (DELANTERA IZQUIERDA), FRONT R
(DELANTERA DERECHA), CENTER (CENTRAL), SURR R (ENVOLVENTE
DERECHA), SURR L (ENVOLVENTE IZQUIERDA), SURR-BL
(ENVOLVENTE TRASERA IZQUIERDA) y SURR-BR (ENVOLVENTE
TRASERA DERECHA) a las respectivas entradas de canal de un
amplificador de potencia o de los amplificadores que activan los
correspondientes altavoces.
• Conecte esta salida a un subwoofer (SUBW) con corriente ("activo")
o a un canal de amplificación que maneje un sistema pasivo.
AUDIO PRE OUT (ASIMÉTRICA)
• Use la opción AUDIO PRE OUT asimétrica para las fuentes que no
tienen entrada de audio analógico equilibrada.
2 RS 232
NAD es un socio certificado de AMX y Crestron y soporta totalmente
estos aparatos externos. Consulte en el sitio Web de NAD la
información sobre la compatibilidad de NAD con AMX y Crestron. Para
más amplia información, consulte al especialista de audio de NAD.
8
AUDIO PRE-OUT BALANCED
L R L
SURR-B CENTER SUBW
IN IN IN OUT
DIGITAL AUDIO IN
2
1
4
3
COAXIAL IN
AUDIO 5 AUDIO 6 AUDIO 7 ZONE 2
MONITOR OUT ZONE 2
C R /P R
Y C /P C /P
B B R R
MONITOR OUT 1 MONITOR OUT 2
MONITOR OUT
8 10 11
IN IN IN OUT
9
AUDIO 5 AUDIO 6 AUDIO 7 ZONE 2
MONITOR OUT
ZONE 2
C /P
R R
Y C B /P B C R /P R
MONIT OR OUT
1 2
AUDIO PRE-OUT
CENTER
L L
R R
SUBW1
FRONT SURR SURR-B SUBW2
DIGITAL AUDIO OUT
1
1 2 3 4 1 2
2
OPTICAL IN COAXIAL OUT OPTICAL OUT
LAN
HDMI 4 HDMI 5 HDMI 6
HDMI, the HDMI logo and High-Definition Multimedia Interface are trademarks
or registered trademarks of HDMI Licensing LLC.
HDMI 1 HDMI 2 HDMI 3
12
• Conecte esta interfaz con cable serie RS-232 (no suministrado) a
cualquier PC compatible con Windows® para permitir el control a
distancia del M17 mediante controladores externos compatibles.
• Consulte el sitio Web de NAD para información sobre documentos
relativos al protocolo RS232 y el programa de interfaz de PC.
3 +12V TRIGGER IN (OFF/AUTO)
•
Las configuraciones de +12V TRIGGER IN (OFF/AUTO) y +12V
TRIGGER (IN) (elemento 5) afectan la manera en que el M17 puede
pasar del modo en espera a encendido (ON) o viceversa.
+12V TRIGGER IN (AUTO)
• Si +12V TRIGGER IN (OFF/AUTO) está configurado en AUTO,
cuando se presiona el botón o (En espera) del panel frontal o
el botón HTRM 2's ON/OFF, el M17 no puede pasar del modo de
espera a encendido (ON) y viceversa. Ambos botones de control
están realmente desactivados y, por lo tanto, pasan la función de
encendido del M17 a un controlador externo.
• Si +12V TRIGGER IN (OFF/AUTO) está configurado en AUTO, el
encendido del M17 depende de la configuración "Auto Trigger In"
del menú "Trigger Setup", así como de la presencia o la ausencia de
+12V at +12V TRIGGER (IN) (elemento 5).
+12V TRIGGER IN (OFF)
• Deslice el interruptor de +12V TRIGGER IN (OFF/AUTO) a OFF
para que el M17 pase normalmente del modo de espera a ON y
viceversa, usando el botón o (En espera) del panel frontal o el
botón HTRM 2's ON/OFF.
• El +12V TRIGGER (IN) (elemento 5) está desactivado, y +12V TRIGGER
IN (OFF/AUTO) está configurado en OFF.
3 4 5
+12V TRIGGER
IR
OUT 1 OUT 2 OUT 1 OUT 2
+12V TRIGGER IN
OFF AUTO
RS232 IN
IN OUT 3
OUT 4 OUT 3
POWER
ON
120V~60Hz
UNSWITCHED AC OUTLET
120V~60Hz 120W 1A MAX
