1
Añade otro conector en T (no incluido) a la red NMEA 2000.
2
Conecta el dispositivo NMEA 2000 opcional al conector en T
siguiendo las instrucciones proporcionadas con el
dispositivo.
Configuración
El piloto automático debe estar configurado y ajustado según la
dinámica de la embarcación y la configuración del motor.
Puedes usar el Asistente de Dockside y el Asistente de Sea
Trial en el control del timón o un plotter Garmin compatible para
configurar el piloto automático.
Consulta la guía de configuración suministrada para obtener
más información sobre la configuración del piloto automático.
Apéndice
Diagramas de conexión de NMEA 0183
El control del timón no se incluye en todos los paquetes de
piloto automático. El sistema de piloto automático debe contar
con control de timón instalado para conectar dispositivos NMEA
0183 siguiendo estos diagramas. Si vas a instalar el piloto
automático sin control del timón, debes conectar todos los
dispositivos NMEA que quieras utilizar con el sistema de piloto
automático a un plotter Garmin compatible en la misma red
NMEA 2000 que la CCU. Consulta las instrucciones de
instalación suministradas con el plotter para obtener información
sobre la conexión de NMEA 0183.
Estos diagramas de cableado son ejemplos de distintas
situaciones con las que podrías encontrarte al conectar un
dispositivo NMEA 0183 con el control del timón.
Especificaciones sobre la conexión de NMEA 0183
• El cable de datos NMEA 0183 suministrado incluye un puerto
de entrada NMEA 0183 interno (puerto RX) y un puerto de
salida NMEA 0183 interno (puerto TX). Puedes conectar un
dispositivo NMEA 0183 al puerto RX interno para introducir
datos en el dispositivo Garmin y puedes conectar hasta tres
dispositivos NMEA 0183 en paralelo al puerto TX interno
para recibir salida de datos por el dispositivo Garmin.
• Consulta las instrucciones de instalación del dispositivo
NMEA 0183 para identificar los cables de transmisión (TX) y
de recepción (RX).
• El dispositivo incorpora un puerto TX y un puerto RX. Cada
puerto interno tiene 2 cables, denominados A y B, según la
convención NMEA 0183. Debes conectar los cables A y B
correspondientes de cada puerto interno a los cables A (+) y
B (-) del dispositivo NMEA 0183.
• Debes utilizar un cable de par trenzado blindado de 28 AWG
para ampliar el cableado. Suelda todas las conexiones y
séllalas con un tubo de aislamiento.
• No conectes a tierra los cables de datos NMEA 0183 del
dispositivo.
• El cable de alimentación de este dispositivo y los dispositivos
NMEA 0183 deben conectarse a una toma de tierra normal.
• Para una comunicación bidireccional con un dispositivo
NMEA 0183, los puertos internos del cable de datos NMEA
0183 no están vinculados. Por ejemplo, si la entrada del
dispositivo NMEA 0183 está conectada al TXA del cable de
datos, puedes conectar el puerto de salida de tu dispositivo
NMEA 0183 al puerto de entrada del arnés de cableado.
• Consulta
Especificaciones, página 10
de las sentencias NMEA 0183 aprobadas de transmisión y
recepción del dispositivo.
• Los puertos internos NMEA 0183 y los protocolos de
comunicación no están configurados en el dispositivo Garmin
conectado. Consulta la sección NMEA 0183 del manual del
usuario del plotter para obtener más información.
para obtener una lista

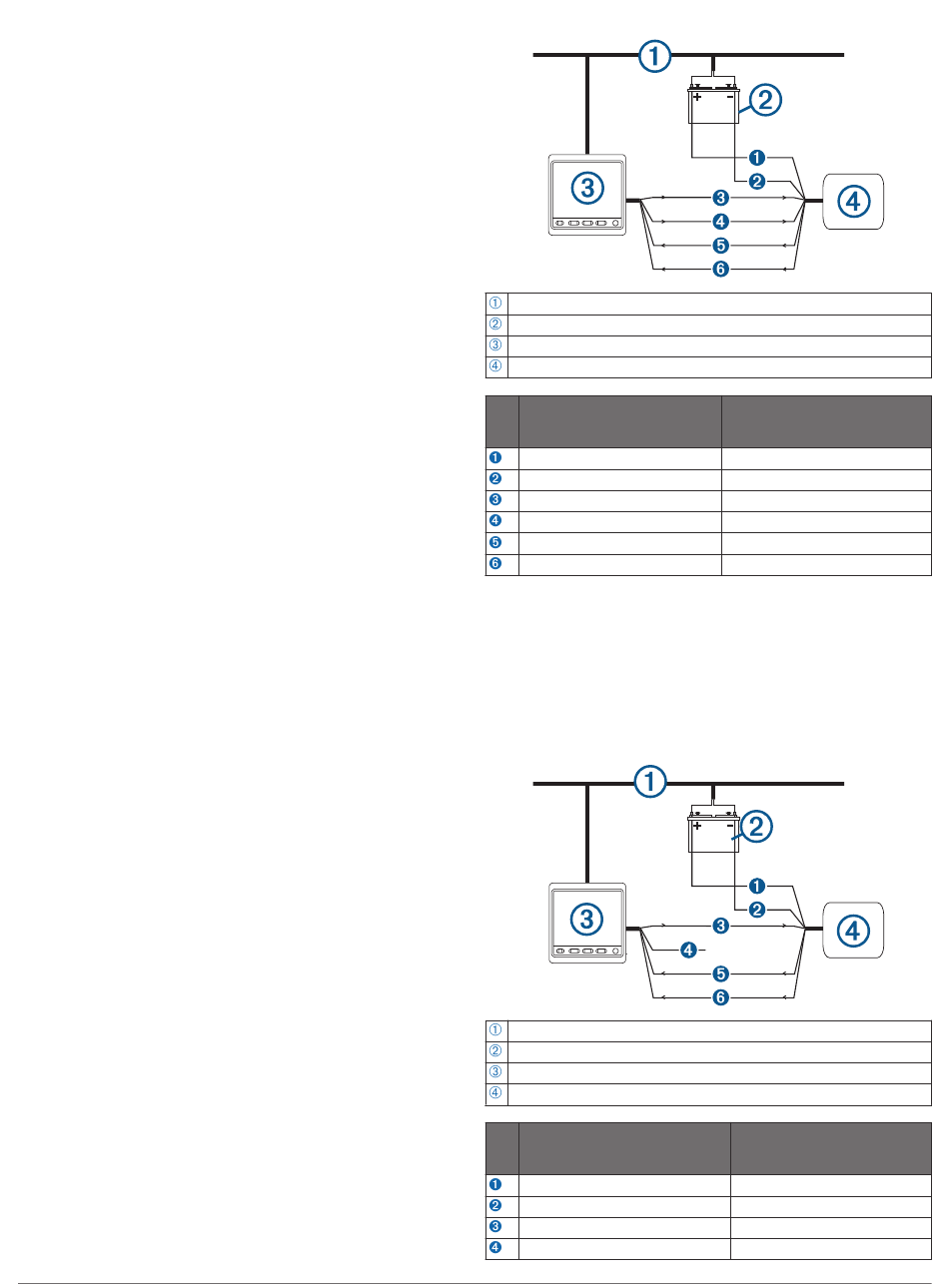

Comunicación NMEA 0183 bidireccional
Red NMEA 2000 (proporciona alimentación al control del timón)
Fuente de alimentación de 12 V de CC
Control del timón
NMEA Dispositivo compatible con 0183
Hilo Color del hilo del control del
timón — Función
N/D
N/D
Azul — Tx/A (+)
Blanco — Tx/B (-)
Marrón — Rx/A (+)
Verde — Rx/B (-)
NOTA: al conectar un dispositivo NMEA 0183 con dos líneas
transmisoras y dos líneas receptoras, no es necesario conectar
a una toma de tierra común el enlace de comunicaciones NMEA
2000 y el dispositivo NMEA 0183.
Solo un hilo receptor
Si el dispositivo compatible con NMEA 0183 solo tiene un hilo
receptor (Rx), debe conectarse al hilo azul (Tx/A) del control del
timón, y el hilo blanco (Tx/B) del control del timón no debe
conectarse.
Red NMEA 2000 (proporciona alimentación al control del timón)
Fuente de alimentación de 12 V de CC
Control del timón
NMEA Dispositivo compatible con 0183
Hilo Color del hilo del control del
timón — Función
N/D
N/D
Azul — Tx/A (+)
Blanco — no conectado
NMEA Función del hilo del
dispositivo compatible con
0183
Potencia
NMEA Tierra de NMEA 0183
Rx/A (+)
Rx/B (-)
Tx/A (+)
Tx/B (-)
NMEA Función del hilo del
dispositivo compatible con
0183
Potencia
NMEA Tierra de NMEA 0183
Rx
N/D
9
