Extracción de la placa base
Para extraer la placa base:
1. Desconecte todos los cables externos de los puertos de E/S de la placa base situados en la parte
posterior de la carcasa.
2. Etiquete y desconecte todos los cables internos conectados a las tarjetas adicionales PCI.
3. Extraiga todas las tarjetas adicionales PCI (páginas 98 y 100).
4. Existen cortinas de plástico a lo largo del compartimento para electrónica que separan las
tarjetas adicionales PCI. Extraiga las cortinas del siguiente modo:
a. Libere un extremo de la cortina del mecanismo de retención frontal. Levante el extremo
libre lo suficiente para separarlo de la carcasa.
b. Desde el exterior de la parte posterior de la carcasa, empuje el otro extremo de la cortina y
tire de su extremo libre para extraerlo de la carcasa.
5. Etiquete y desconecte todos los cables internos enchufados a los conectores de la placa. Si
necesita un diagrama que muestre los conectores etiquetados, consulte la Figura 58 de la
página 144. Retire todos cables del clip de retención de la parte frontal del compartimento para
electrónica.
6. Existe un mecanismo de retención de plástico de las tarjetas adicionales PCI que está sujeto a la
parte frontal del compartimento para electrónica mediante tres clips (Figura 12, A). Libere cada
clip presionando hacia abajo la pestaña y quite el mecanismo de retención.
A
B
Instalación y extracción de componentes
B
Pestañas (3) del mecanismo de
retención
Lámina de protección

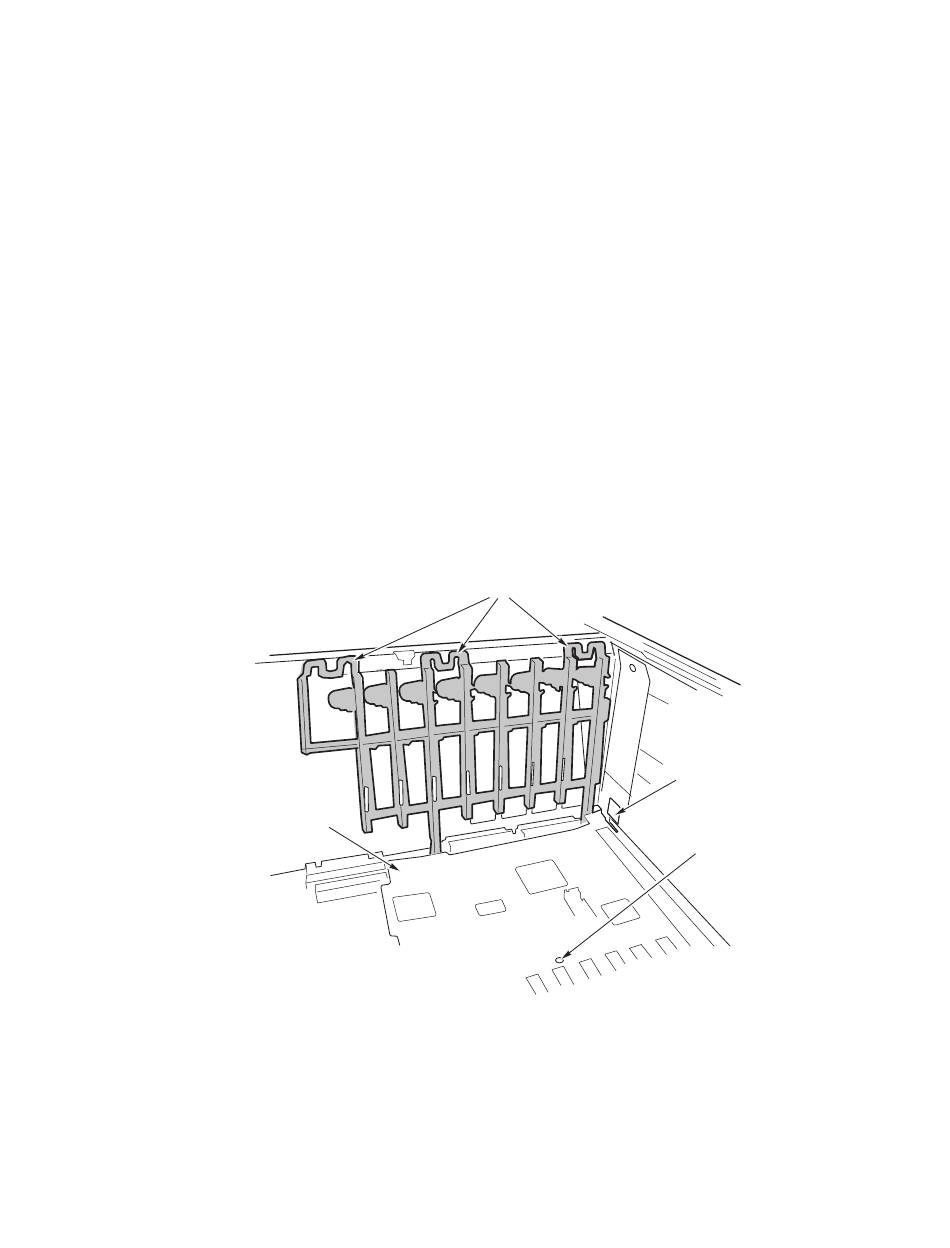

Figura 12. Extracción del mecanismo de retención frontal
A
C Pestaña de la
lámina (1 de 2)
D Tornillo de la
lámina
C
D
OM13264
