3. Diagrama de cableado - 2010

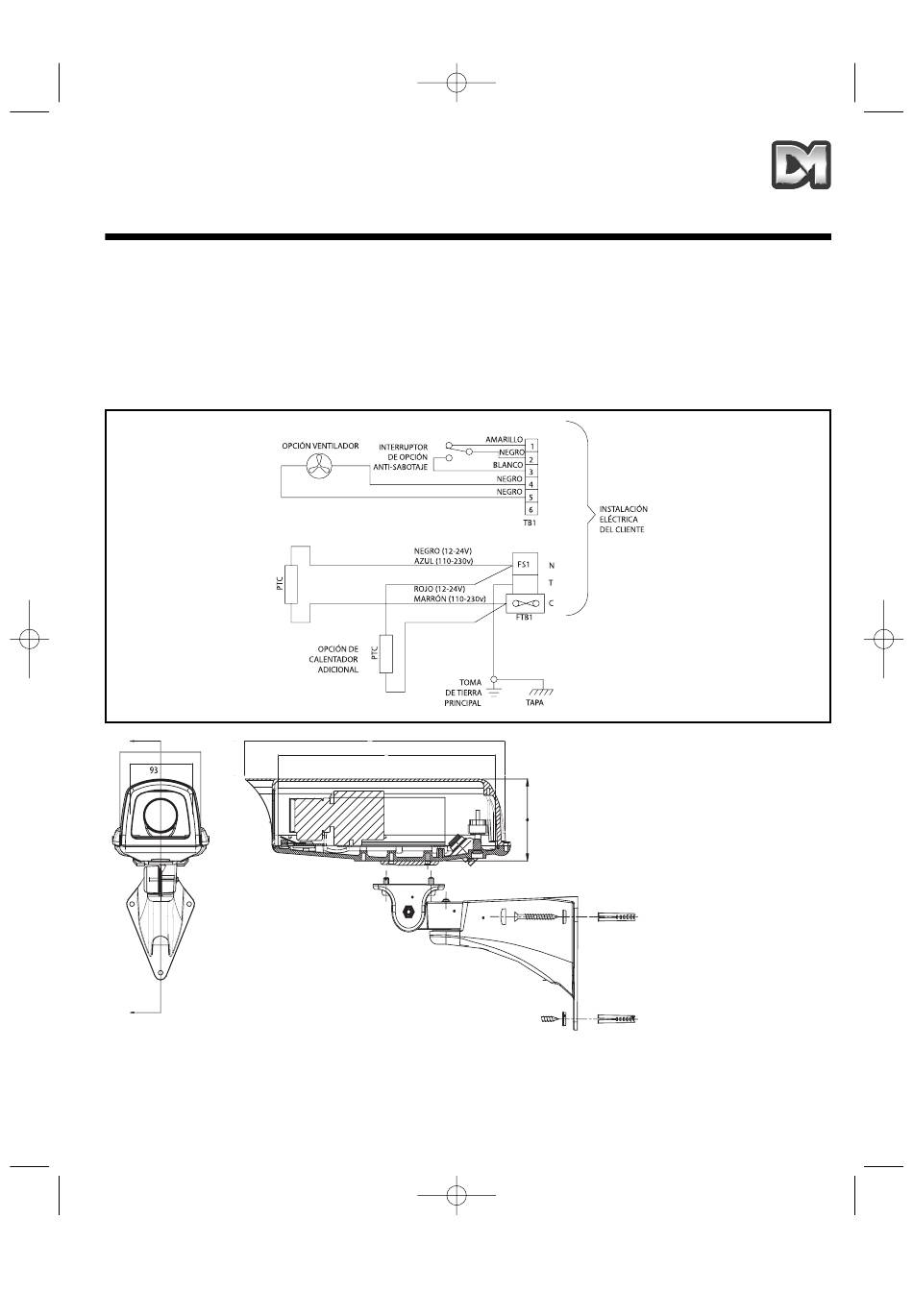

La fig.2 muestra el diagrama de cableado interno para el eliminador de vaho de la ventana. La
parte trasera de la carcasa está provista de un bloque auxiliar de terminales de 6 pares para la
conexión de la cámara y de las lentes. Los circuitos están identificados del siguiente modo:
TB.1 Bloque de terminales de 6 pares
FTB.1 Bloque de terminales de fundido
FS.1 Fusible de 3 A.
Fig. 2 Diagrama de cableado - 2010
114 REF
Intérieur
La información incluida en este documento es meramente orientativa. Las características técnicas
y disponibilidad de los materiales está sujetos a cambio sin previo aviso.
2010/2015 Manual de instalación
22/9/09 2:25 pm
365 REF
310 Intérieur
Dimensiones de la
carcasa
Medidas en mm.
Page 21
PTC Calefactor de 6W (12V-24V de C.A.)
Calefactor de 6W (110V-230V de C.A.)
Accesorios de la serie 2010
94027 Calefactor 110-230V
94028 Calefactor 12-24V
94029 Juego de interruptores
125 REF
94030 Ventilador de
94039 Juego de tornillos anti-
90048 Soporte ajustable.
anti-sabotaje
recirculación
sabotaje
Página. 21
