Uso de la prueba del interruptor más cercano
La pantalla de la prueba de interruptor muestra el
interruptor más cercano. El interruptor más cercano se
descubre ubicando el "aviso de puerto" en los primeros
paquetes observados por LR-AT.

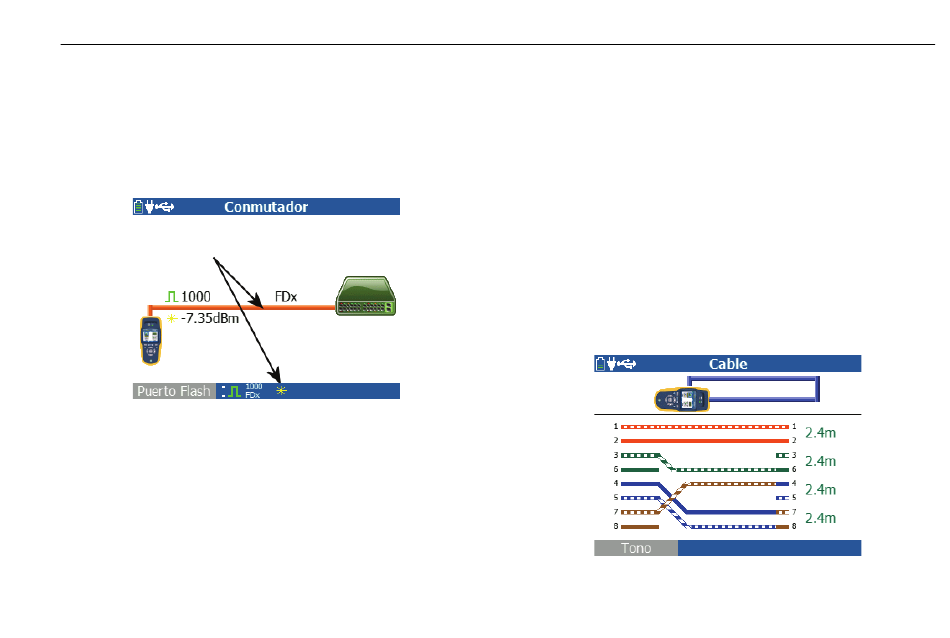

Figura 17. Resultados de conmutador más cercano
Seleccione Parpadear puerto para estimular el parpadeo
del LED en el puerto al que está conectado el LR-AT. Esto
puede ayudar a ubicar el puerto de interruptor en el
gabinete. Configure la frecuencia de parpadeo del puerto
de lento a rápido para diferenciar de otras frecuencias de
parpadeo de LED de los puertos.
Uso de la prueba AutoTest, de Interruptor y de Cable

Uso de la prueba de cable

Hay tres modelos de uso para la pantalla de cable:
 Conecte un cable desde el conector superior del LR-AT
RJ-45 en el conector lateral de la prueba de cable de
RJ-45 para medir la longitud y el mapeo de cables.
 Conecte un cable abierto (no terminado) en el
conector superior del LR-AT RJ-45 y mida la longitud.
También se puede seguir un cable no terminado
usando el comprobador Fluke Networks IntelliTone
y la función Tono.
 Conecte un cable en el conector RJ-45 superior del
LR-AT y seleccione Tono. Con un comprobador Fluke
Networks IntelliTone, puede seguir el cable o ubicarlo
en el gabinete de interruptores.
Figura 18. Resultados de la prueba de cables
