1.
LINE
Entrada de línea de alimentación. Toma IEC C14.
2. FUSE
Fusible de línea de alimentación, tipo T de 5x20 mm.
3. Puerto LINK
Bus para conectar varios controladores ARCO. Conector estéreo de 3,5 mm
(1/8").
4. SERIAL
Puerto serie RS-232 para control de ordenador presente. Toma hembra DB9.
5. Puerto LAN
Ethernet, para control a través de Internet. Toma RJ45.
6. Puerto USB
USB B para control por ordenador.
7. FW
USB Un puerto para la conexión del teclado o la actualización del firmware
local.
8. D-SENSOR
Puerto del sensor de posición digital, conector hembra DB15.
9. ROTOR
Puerto de conexión del rotor, terminal extraíble de 10 posiciones, paso de 5,08
mm.
10. ROTOR
Puerto de conexión del rotor conectado en paralelo con (9), conecta
directamente los rotores YAESU.
11. GND
Conexión del blindaje del cable del rotor, espárrago M4. Unido al chasis.

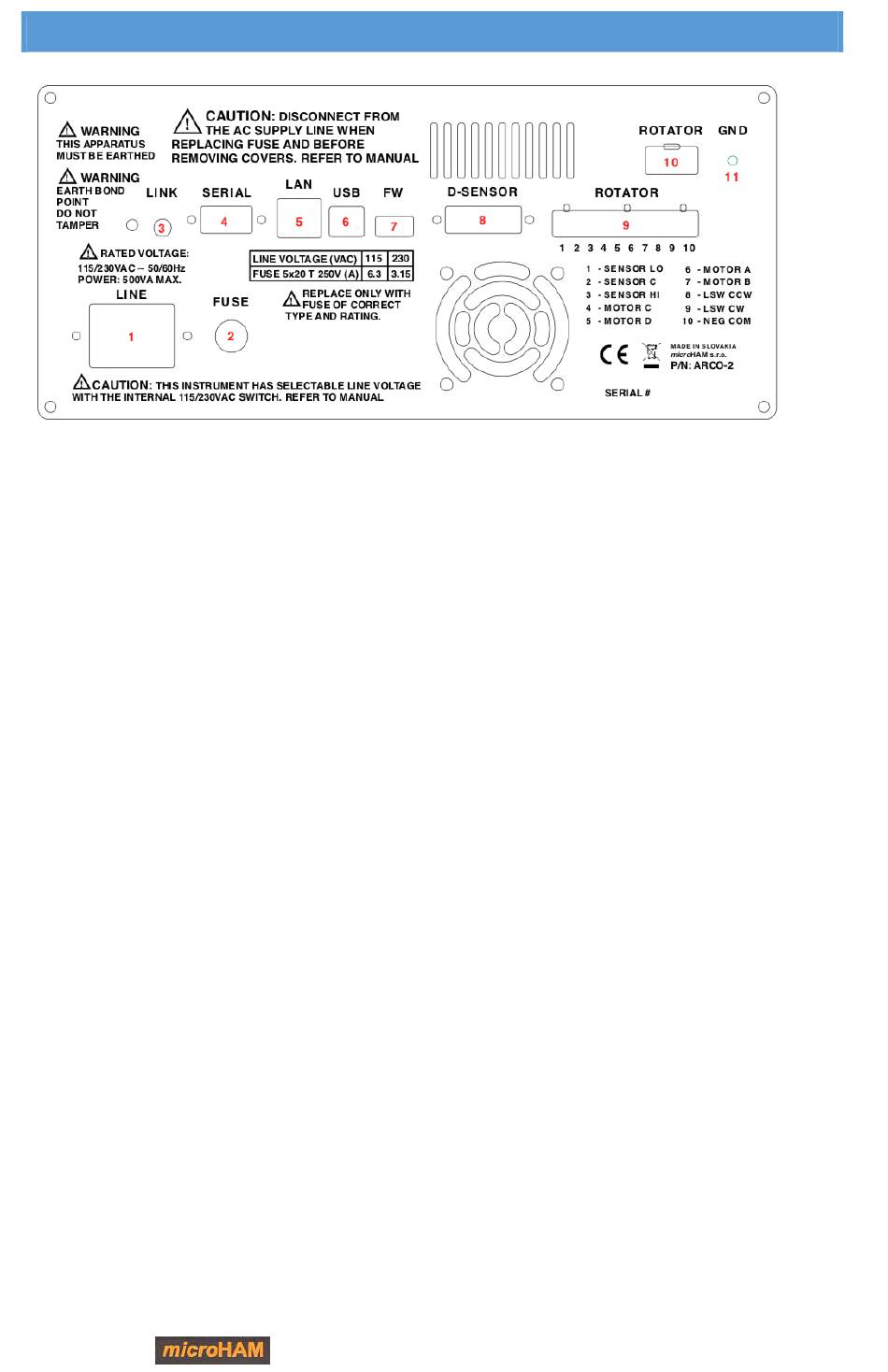

PANEL TRASERO
7
Traducido y adaptado por Miguel Iborra – E
A4BAS
