CONEXIONES ELÉCTRICAS
4

4.6 Vista de conjunto del compartimento de terminales

El compartimento de terminales está situado en el compartimento de componentes
electrónicos, en la parte inferior de la placa principal.

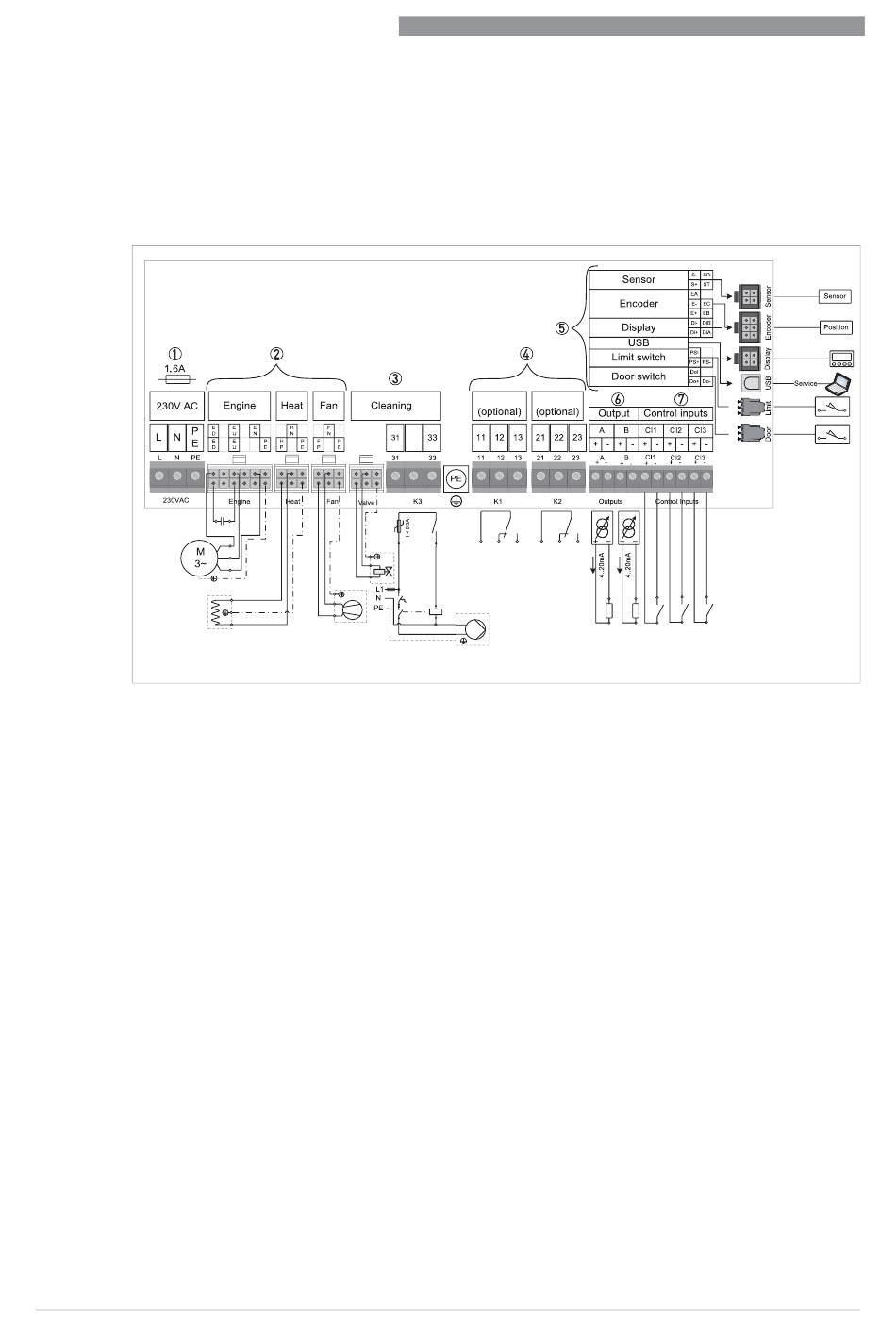

Figura 4-2: Vista de conjunto de las conexiones eléctricas
1 Conexiones de potencia (para más información vaya a
2 Bloque de conexiones del motor, el calefactor y el ventilador (conectadas de fábrica)
3 Bloque de conexiones de limpieza (conectadas de fábrica)
4 Bloque de conexiones de relé (para más información vaya a
5 Bloque de conexiones externas (conectadas de fábrica)
6 Bloque de conexiones de salida ((para más información) vaya a
7 Bloque de conexiones de entrada (para más información vaya a
página 42).
34
Relay 1 Relay 2
Conexión de la alimentación
Descripción y propiedades de los relés
Salida de corriente
Conexión eléctrica de las entradas de control
www.krohne.com
OPTISYS SLM 2100
en la página 35).
en la página 41).
12/2020 - 4002566103 - MA OPTISYS SLM 2100 R06 es
en la página 44).
en la
