Altura Del Cazahilos - Pfaff Industrial 422 Manual De Instrucciones

Ajuste
11

Altura del cazahilos

.05.02
11 - 23
Norma
El borde inferior del cazahilos 3 deberá estar 0,8 mm por encima de la cápsula 4 de la
canilla.
4

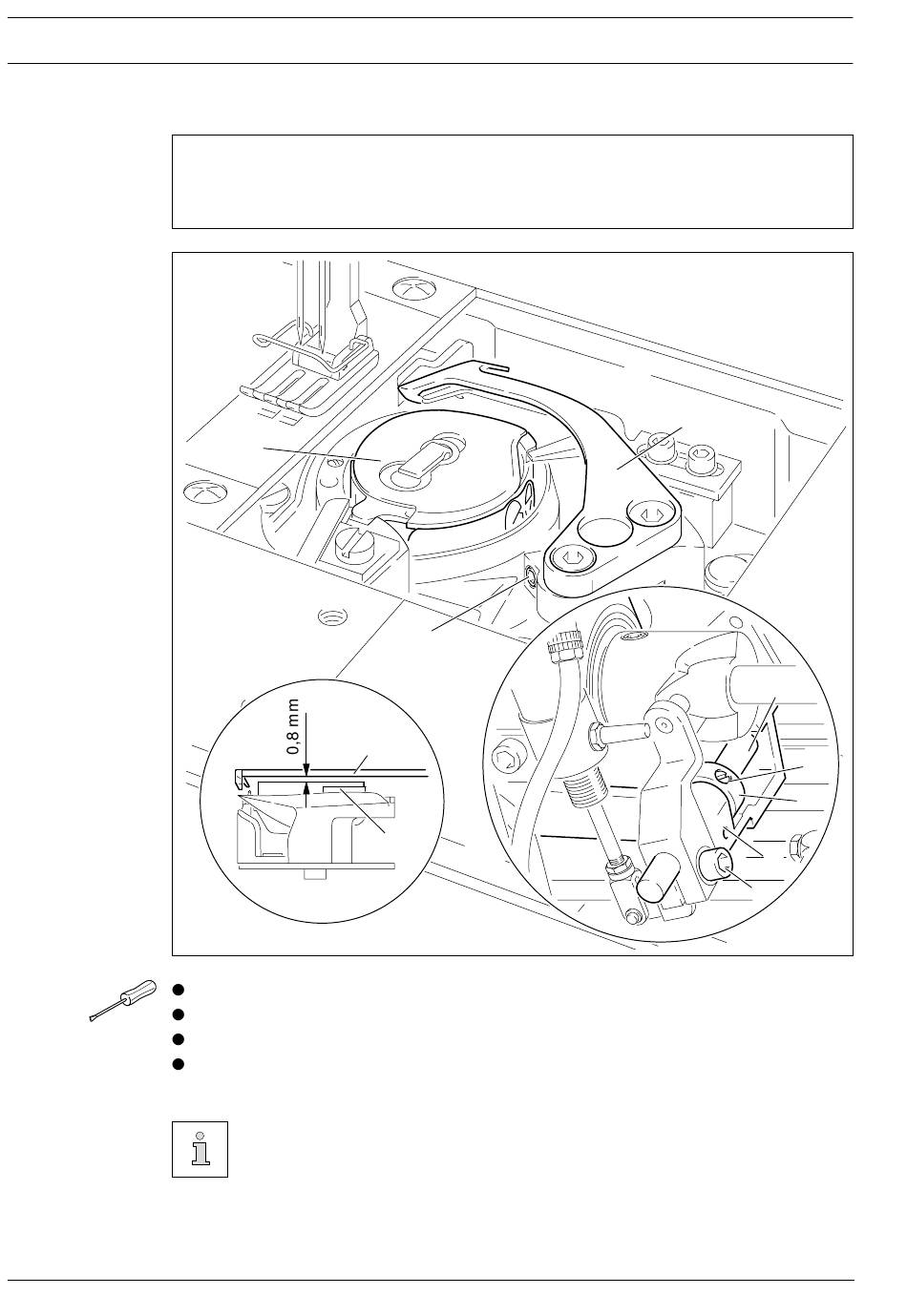

Fig. 11 - 21
Afloje los tornillos 1 y 2.
Coloque el cazahilos 3 sobre la cápsula 4 de la canilla.
Desplace el cazahilos 3 ( tornillo 5 ) de acuerdo con la Norma.
Establezca el juego en la altura del eje 6, coloque el anillo de retención 7 contra la carcasa
8 del cojinete y apriete el tornillo 2.
Deje aflojado el tornillo 1 para los próximos ajustes.
5
3
4
3
6
2
7
8
1
