DESCRIPCIÓN DEL MÓDULO DE SONIDO
Descripción del conector de función CN3:
El conector de función CN3 está ubicado en el lateral superior izquierdo de la parte posterior
del módulo de sonido.
Conectar el cable que se suministra con el módulo para realizar las siguientes funciones:
Función "AP": Activa el relé de abrepuertas "CV1" y "CV2", tiempo de activación temporizado de 3 ó 15
ð
segundos a través del microinterruptor SW1-2 página
sonido.
Función "ICO": Para la indicación de canal ocupado, se realizará con los bornes "ICO" y "+12".
ð
Función "Handicap": Módulo vocal de FDI (Francia). Incluye en el conector todos los hilos para su conexión,
ð
más información ver manual adjunto al módulo de sonido..

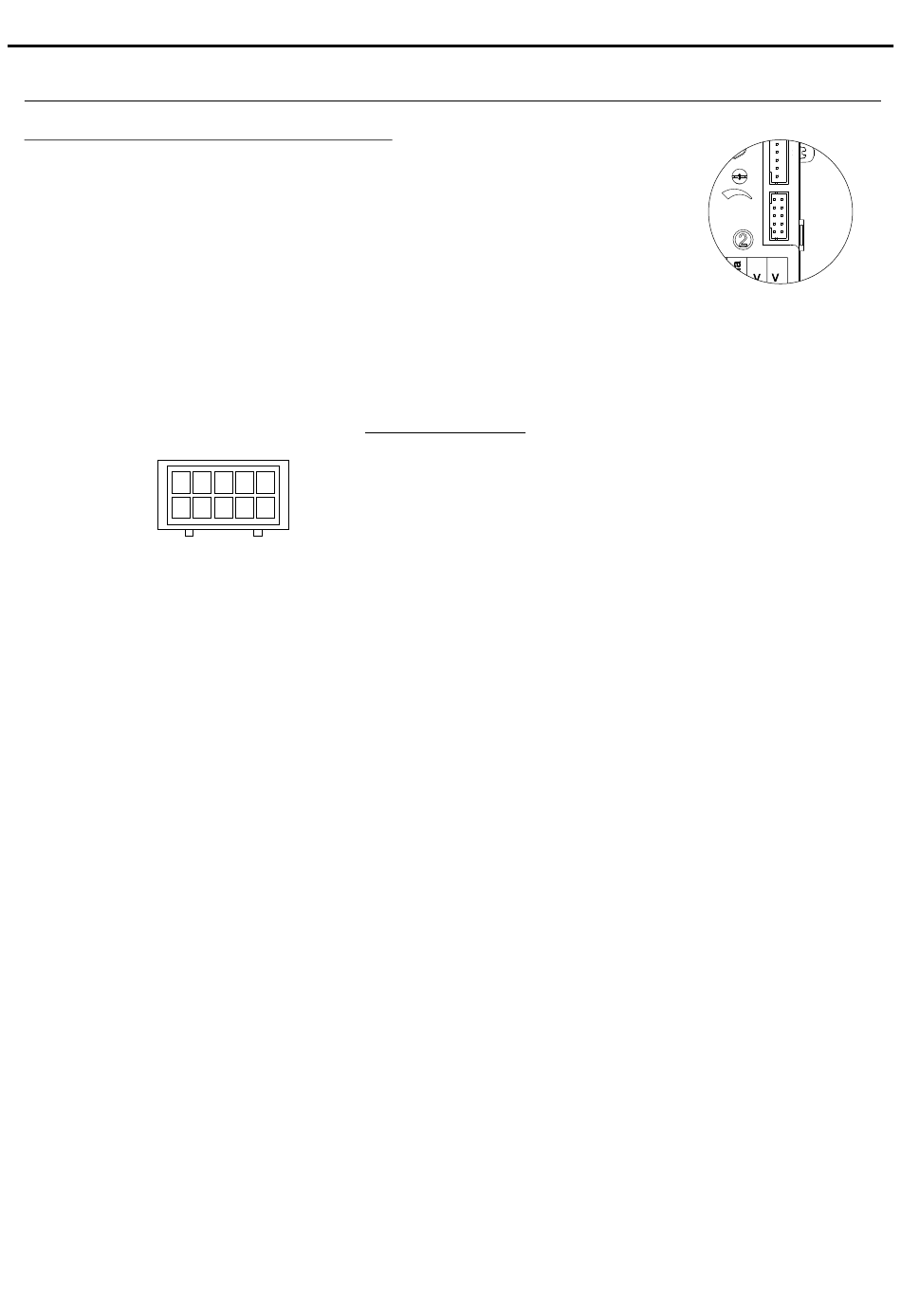

Vista superior CN3
10
1
Descripción conector CN3
1 Gris
2 Marrón
9 8 7 6
3 Blanco
2 3 4 5
4 Amarillo
5 Rosa
6 Azul
7 Naranja
8 Verde
9 Rojo
10 Negro
110 ), más información ver manual adjunto al módulo de
(-) Negativo.
(+12) 12Vdc para activación abrepuertas en continua.
(ICO) Indicador de canal ocupado.
(AP) Pulsador externo para activar abrepuertas.
(+H) Para la activación de iluminación adicional.
(OP) Handicap.
(SC) Handicap.
(ALM) Handicap.
(PDB) Handicap.
(-) Negativo.
