Energi Savr Node
Visão geral do produto
AVISO! Perigo de choque elétrico. Risco de ferimentos graves ou morte. NÃO CONECTE SE ESTIVER ENERGIZADO!
Desligue a alimentação através do disjuntor antes de instalar ou executar alguma manutenção na unidade Energi Savr NodeT
com EcoSystemR.
Os botões e LEDs na parte frontal da unidade são usados para a solução de problemas. Se a fiação estiver exposta
ao acessar os botões e LEDs, a unidade deverá ser acessada por um eletricista, seguindo as normas locais.
A unidade Energi Savr NodeT com EcoSystemR alimenta dois ligações ECO e permite a comunicação de no máximo 64 reatores
DALI ou outros comandos controláveis de iluminação por linha, em um total de 128. Um sistema Energi Savr NodeT com EcoSystemR
consiste em unidades Energi Savr NodeT com EcoSystemR, reatores, entradas, acessórios de parede e dispositivos QS. O diagrama
na página anterior exibe uma topologia de sistema comum.
• Todos os reatores e unidades Energi Savr NodeT com EcoSystemR são alimentadas por voltagem de rede (viva e neutra).
• Dois cabos adicionais para comunicação digital por ligação ECO.
• O ligação ECO pode ser tratado como voltagem de rede e pode ser instalado dentro do mesmo conduíte.
• Os cabos ligação ECO não são polarizados e podem ser instalados como uma ligação em série, em T, estrela ou em qualquer
combinação.
• A unidade Energi Savr NodeT com EcoSystemR possui entradas para:
– 128 reatores no total (64 por ligação ECO)
– 4 sensores de luz natural (modelo: EC-DIR-WH)
– 4 sensores de ocupação (modelos: Lutron série LOS)
– 4 receptores IR (modelos: EC-DIR-WH, EC-IR-WH)
• A linha QS pode ter até 100 zonas e 100 dispositivos.
• A unidade Energi Savr NodeT com EcoSystemR ocupa uma posição de dispositivo e até 32 posições de zona.
• Em um sistema com várias unidades Energi Savr NodeT com EcoSystemR, é permitida uma quantidade máxima de 100 sensores de
luz natural e 100 sensores de ocupação.
Consulte o seguinte guia passo a passo para uma correta instalação da unidade Energi Savr NodeT com EcoSystemR.
– Para conectar várias unidades Energi Savr NodeT com EcoSystemR a um único sistema, use a linha QS (somente os pinos 1, 3 e
4). Consulte a seção Exemplo de fiação PELV na página 44 para obter mais detalhes.

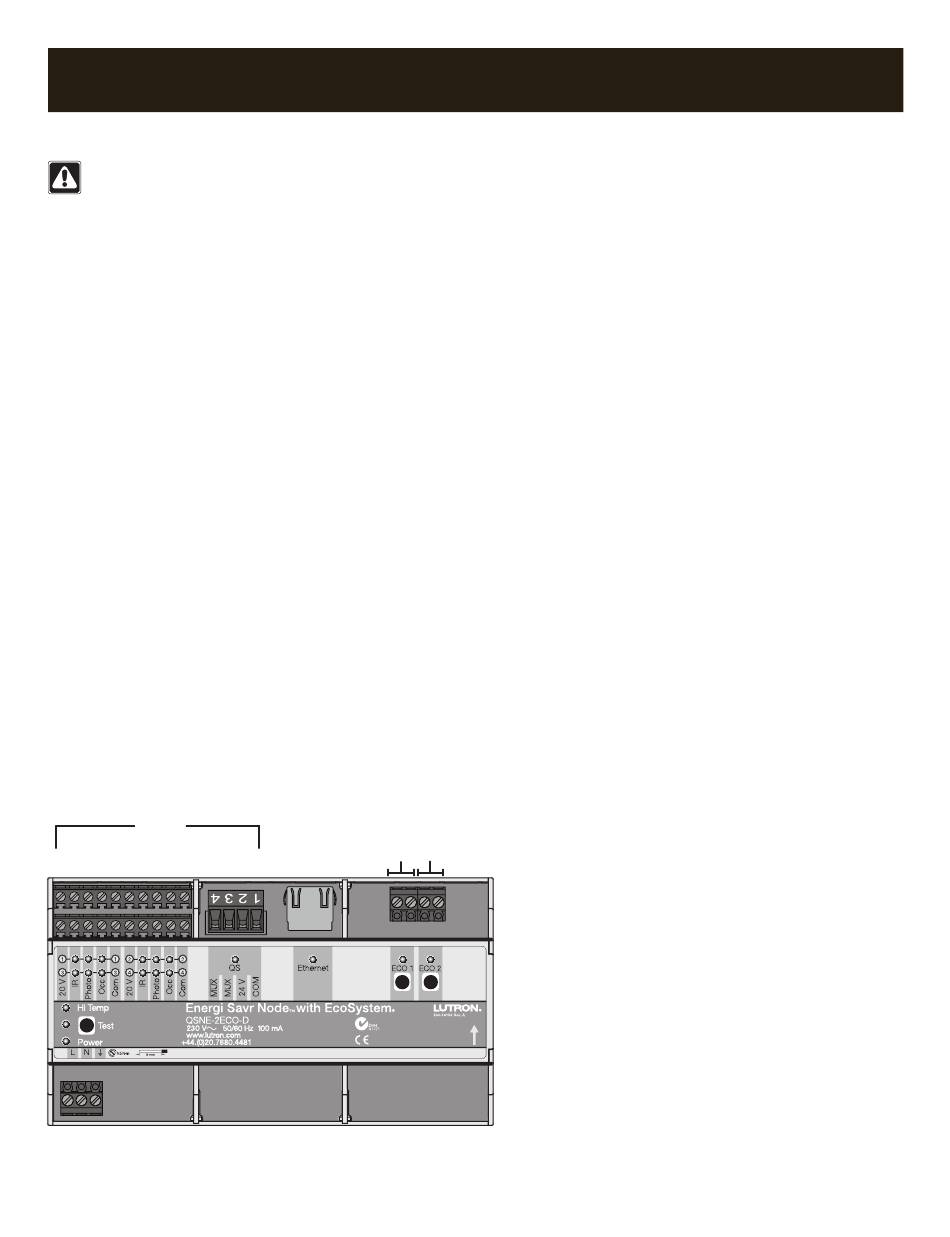

Visão geral da instalação elétrica
PELV
Entradas
Fiação
da rede
elétrica
Lutron 38
|
®
com EcoSystemR
TM
Ligação
Conector
ECO 1
Linha Ethernet de
QS programação
|
Guia de instalação
Ligação
ECO 2
Guia de instalação Energi Savr NodeT com EcoSystemR
