INSTALACIÓN
3
3.4.5 Tuberías con válvula de control
INFORMACIÓN!
¡
Para aseguerar una medida correcta y tranquila, el fabricante recomienda no instalar el equipo
de medida aguas abajo de una válvula de control. Esto llevaría al riesgo de formación del vortex,
que distorsionaría el resultado de la medida.

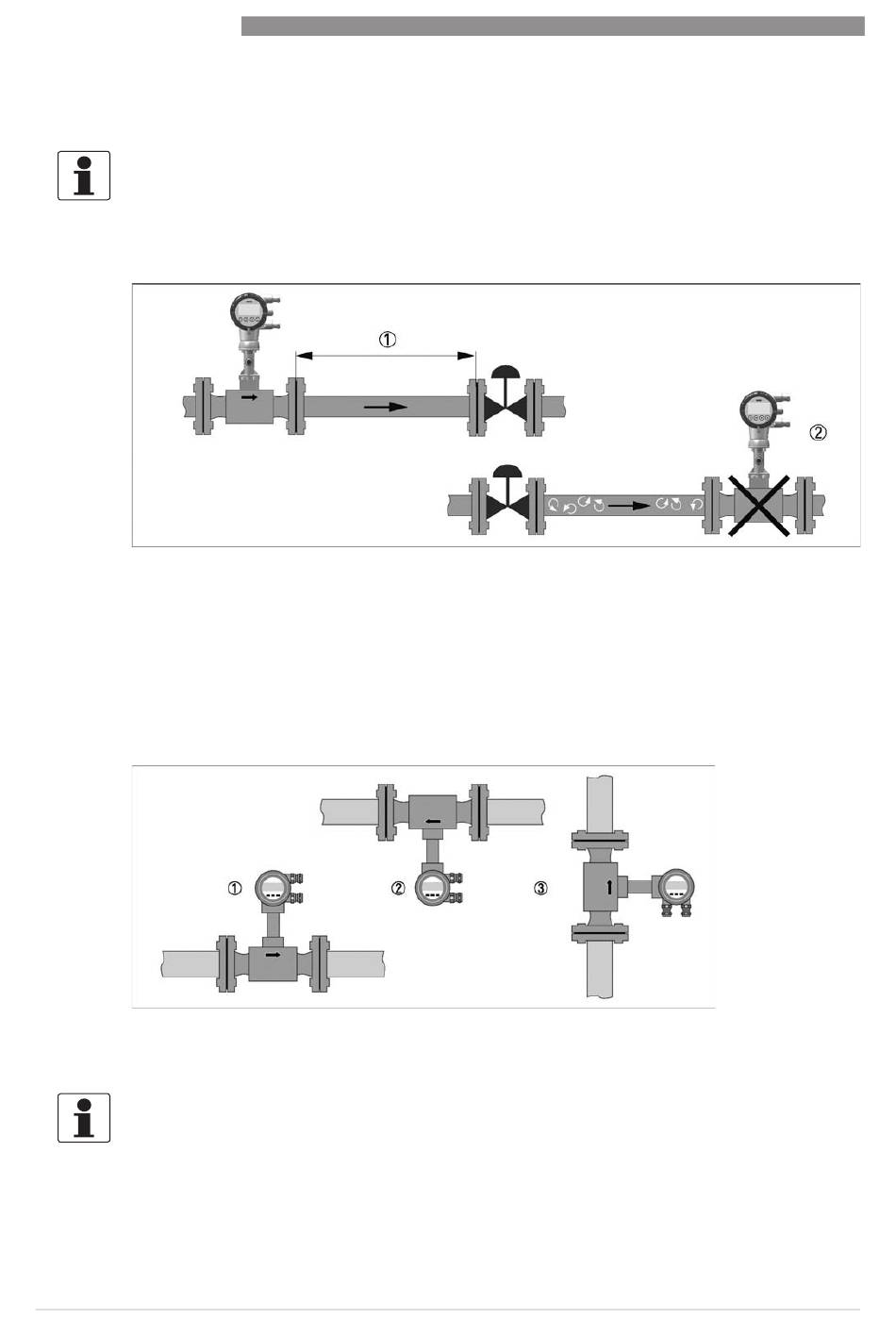

Figura 3-4: Tubería con válvula de control
1 Se recomienda: instalar el equipo antes de la válvula de control a una distancia ≥ 5 DN
2 No se recomienda: instalar el caudalímetro directamente después de las válvulas de control debido a la formación de
vórtices.
3.4.6 Posición de montaje preferida
1 por encima de una tubería horizontal
2 por debajo de la tubería horizontal (no permitido en líneas con riesgo de condensación)
3 sobre una tubería vertical
INFORMACIÓN!
¡
Dependiendo de la posición de instalación, puede tener que rotar la pantalla y/o el housing de
conexión.
