ELCA GENIO Manual De Uso

Sistema radicomando industriales
Ocultar thumbs
Tabla de contenido
Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Tabla de contenido
loading

Manuales relacionados para ELCA GENIO

Resumen de contenidos para ELCA GENIO

  • Página 3 Multi_INDEX_Man_GenioPUNTOE_03 GENIO-PUNTO.E Radio remote control system INDEX ENGLISH ................. PAGE 1 - 14 FRANÇAIS ................PAGE 15 - 28 DEUTSCH................SEITE 29 – 43 ESPAÑOL ................PÁGINA 44 – 57 ANNEX................... PAGE 58 - 67 - Page i -...

  • Página 47: Significado

    Esta edición ha sido puesta al dia en sintonía con las peticiones de nuestros Clientes, por eso tendría que ser de gran ayuda para Su trabajo. Este manual y cualquier eventual documento adjunto son propiedad de la empresa ELCA y todos los derechos estan reservados. Ninguna parte de esta publicación puede reproducirse o transmitirse de ninguna forma por ningùn motivo sin el permiso por escrito de la empresa ELCA.
  • Página 48 2. INSTRUCCIONES DE USO. 2.1 INFORMACIONES GENERALES. Esquema a bloques generales. El Sistema Radiocomando ELCA de Tipo GENIO forma parte de una familia de radiocomandos industriales de baja potencia, utilizables para manejar aparatos de levantamiento y transporte, mediante la utilización de radiofrecuencia.
  • Página 49 Multi_SPA_Man_GenioPUNTOE_03 Sistema Radiocomando GENIO-PUNTO.E 2.2 INSTRUCCIONES PARA UN USO CORRECTO Y SEGURO DEL SISTEMA RADIOCOMANDO. Descripción de las partes del Sistema Radiocomando IMPORTANTE ! El operador que usa el Radiocomando deve: Conocer muy bien las funciones y las características sea del Radiocomando que de la máquina a la cual •...
  • Página 50 A la siguiente orden de puesta en marcha la frecuencia de trabajo será diferente a la anterior. Nota: El modello GENIO-P.E, en algunas versiones, no permite el cambio de frecuencia automáticamente. Secuencia cambio...

  • Página 51: Inconveniente

    Multi_SPA_Man_GenioPUNTOE_03 Sistema Radiocomando GENIO-PUNTO.E 2.3 INSTRUCCIONES QUE SE DEBEN SEGUIR EN CASO DE INCONVENIENTES EN EL FUNCIONAMIENTO. Recordarse que las eventuales reparaciones deben ser efectuadas siguiendo escrupulosamente las indicaciones dadas por el constructor y utilizando como recambios solo partes originales o aprobadas por el constructor, para que el Radiocomando no altere sus caracterìsticas de producciòn.
  • Página 52 Multi_SPA_Man_GenioPUNTOE_03 Sistema Radiocomando GENIO-PUNTO.E 2.4 INSTRUCCIONES PARA LA INSTALACION A REGLA DE ARTE DEL SISTEMA RADIOCOMANDO. La instalaciòn debe ser necesariamente ejecutada por personal cualificado. La instalaciòn tiene una relevante importancia, ya que de ésta depende el buen funcionamiento y la facilidad de manutenciòn del Radiocomando.
  • Página 53 La fase de cableado de los comunes (C) del terminal de conexiones de la tarjeta base de los aparatos receptores AR GENIO-A.E y AR GENIO-D.E se facilita y se asegura con el uso del peine de conexión de los comunes.

  • Página 54: Indicador

    Las baterias son garantidas 12 meses desde la fecha de adquisición. El cliente debe proveer a la entrega y al retiro del aparato en los centros de asistencia autorizado por Elca y las partes defectuosas se sustituirán sin ulteriores pagos.
  • Página 55 Tiempo de preaviso bateria descargada ............... más o menos 2 minutos Grado de protección ..........................IP65 Dimensiones ........................172x130x125 mm Peso ..............................1,1Kg 3.3 CARACTERISTICAS DEL APARATO RECEPTOR AR GENIO-A.E. Modelo ..........................AR GENIO-A-H Módulo radio receptor y de descodificación ..................UR4-E Antena ............................incorporada Alimentación (AC)..................
  • Página 56 Multi_SPA_Man_GenioPUNTOE_03 Sistema Radiocomando GENIO-PUNTO.E 3.5 CARATTERISTICHE APP. RICEVENTE AR GENIO-FLEXI-A.E. Modelo ........................AR GENIO-FLEXI-A.E Módulo radio recptora/descodificación ....................UR4-E Antena ............................incorporada Alimentación (AC)....................24/48/55 Vac; 50/60 Hz Valor fusible de protecciòn ................ F1= T1AL250V, F2= T4AL250V Potencia absorbida.......................... < 18VA Capacidad máxima de los contactos de los circuitos de mando ............10 A Capacidad máxima de los contactos del circuito de parada/emergencia..........

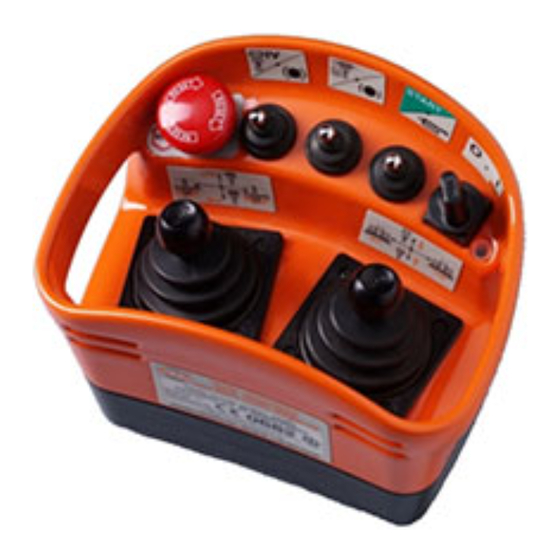

  • Página 57 Sistema Radiocomando GENIO-PUNTO.E 4. APARATO TRANSMISOR AT GENIO-PUNTO.E. El aparato transmisor AT GENIO-PUNTO.E en general está disponible en las versiones: Versiones con manipuladores a mono encendido: 2 o 3 manipuladores mono encendido a uno o dos ejes y 5 •...
  • Página 58 AR GENIO-FLEXI-A.E, aparato receptor alimentado en tensión alterna, hasta 14 mandos. • AR GENIO-FLEXI-SW.E, aparato receptor alimentado en tensión continua, hasta 14 mandos. • AT GENIO-BOARD.E, aparato receptor alimentado en tensión alterna o continua, hasta 22 mandos. • AR GENIO-A.E AR GENIO-FLEXI-A.E AR GENIO-D.E...
  • Página 59 “Comune Funzioni” cuando el aparato receptor está activado. Esto para poderla fácilmente distribuir a los comunes de todos los otros relés. Nota: En el aparato receptor AR GENIO-FLEXI-SW.E el comùn funciones ya está normalmente conectado a los comunes de todos los relés.
  • Página 60 2.9 GARANTÍA..............................51 DESCRIPCION TECNICA....................52 3.1 CARACTERISTICAS GENERALES......................52 3.2 CARACTERISTICAS DEL APARATO TRANSMISOR................52 3.3 CARACTERISTICAS DEL APARATO RECEPTOR AR GENIO-A.E............52 3.4 CARACTERISTICAS DEL APARATO RECEPTOR AR GENIO-D.E............52 3.5 CARATTERISTICHE APP. RICEVENTE AR GENIO-FLEXI-A.E..............53 3.6 CARATTERISTICHE APP. RICEVENTE AR GENIO-FLEXI-SW.E............53 3.7 CARATTERISTICHE APP.
