39. Botones de Control Room
Al activar alguno de estos cuatro botones le permitirá utilizar la
señal desde cualquiera de las fuentes correspondientes para
enviar al bus de mezcla de Control Room y al medidor LED de nivel
para monitoreo de nivel. Presionando el botón USB & 2T Rtn le
permitirá enviar la señal de Retorno 2T y la señal recibida a través
de la interfase USB a las salidas de Control Room (cuyo nivel será
visible en el medidor de nivel), mientras que la opción Main L-R
le permitirá utilizar la señal principal Izquierdo/Derecho, la AUX 1
le permitirá utilizar la señal AUX 1 y la opción ALT 3-4 le permitirá
utilizar el bus de mezcla estéreo "Alternativo". Puede inclusive
utilizar una combinación de estas señales, de ser necesario.
40. Botón "Assign to Main"
Cuando el botón "Assign to Main" es activado, las señales
USB/2T Return y ALT 3-4 pueden ser seleccionadas utilizando
los botones correspondientes y, son internamente enviadas a los
buses de mezcla Main L-R y Control Room, vía el control Control
Room/Submix. Esto es útil cuando usted quiere reproducir un CD
durante pausas en un show en vivo, debido a que esto permite a
los usuarios enviar las señales desde la interfase USB, 2T RTN
y/o ALT 3-4 a las salidas principales L-R. Si tiene los botones Main
L-R o AUX 1 en la sección de Control Room Source activados,
las señales correspondientes no serán enviadas a la salida de
control room y audífonos utilizando este control.
41. Control de Control Room / Submix
Este control se utiliza para ajustar el nivel de audio de la
alimentación de Control Room, que es enviado a las salidas de
Control Room (para monitoreo, actuando como side fill o para
otros propósitos) y a las salidas de audífonos (para ser utilizado
en conjunto con los audífonos para propósitos de monitoreo).
También actúa como control de "submezcla", que permite al
usuario ajustar el nivel de las señales seleccionadas por Control
Room Source cuando el botón de Assign to Main esté activado.
30

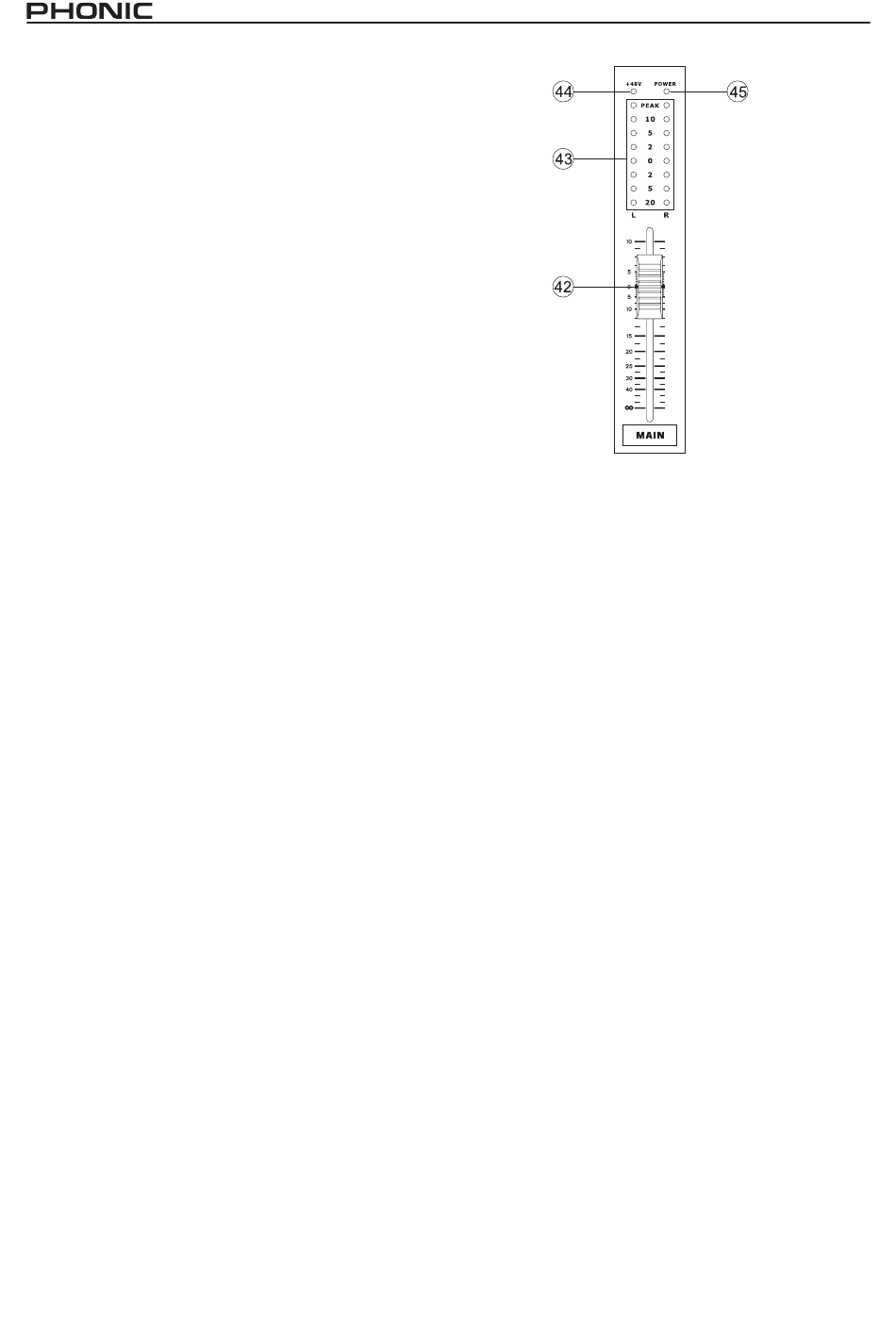

42. Fader Principal de Nivel
Este fader de 60mm es el control de nivel final para la alimentación
de audio izquierdo y derecho, enviada a la salida principal L-R.
43. Medidor de Nivel
El medidor de nivel estéreo de 8 segmentos le da una indicación
precisa de cuando los niveles de audio de la señal Control Room
alcanza a ciertos niveles. Se sugiere que para aprovechar lo
máximo del audio, se deberá ajustar varios controles de nivel de
tal manera que los LEDs de pico se iluminen ocasionalmente (y
tal vez mejor que estén un poco más debajo de eso).
44. Indicador +48
El indicador +48 se iluminará cuando el selector de la fuente
fantasma esté activado.
45. Indicador de Energía
El indicador de energía se iluminará cuando la mezcladora esté
encendida.
