RGU-10 MT
Parámetro
Estado contactos: Relé de enclavamiento
Frecuencia de trabajo
Nº de periféricos
(1)
Velocidad de las comunicaciones
Paridada
(1)
Solo para el modelo RGU-10C MT.
(1)
4�6�1�- PANTALLAS DE VISUALIZACIÓN
Para poder visualizar todos los parámetros, el equipo utiliza 4 pantallas: 2 pantallas fijas y 2 flotantes.
Para poder alternar entre cada una de ellas es necesario realizar una pulsación corta de la tecla PROG.
 Pantallas fijas
En estas pantallas se visualiza el retardo, la corriente nominal programada, la corriente de fuga actual
y el número de reconexiones totales.
Una vez seleccionada este tipo de pantalla para poder cambiar a otra visualización es necesario realizar
una pulsación corta de la tecla PROG.
 Pantallas flotantes
Nos indican el número de reconexiones diferenciales y magnetotérmicas, tras un cierto tiempo dejan
de visualizarse para volver a mostrar las pantallas fijas.
Pantallas fijas
Manual de Instrucciones
Tabla 9: Parámetros de ajuste�
+ (contacto 8-7 NA) / nada (contacto 8 - 7 NC)
+ (contacto 8-9 NC) / nada (contacto 8 - 9 NA)
(1)
(1)
PROG
PROG
PROG

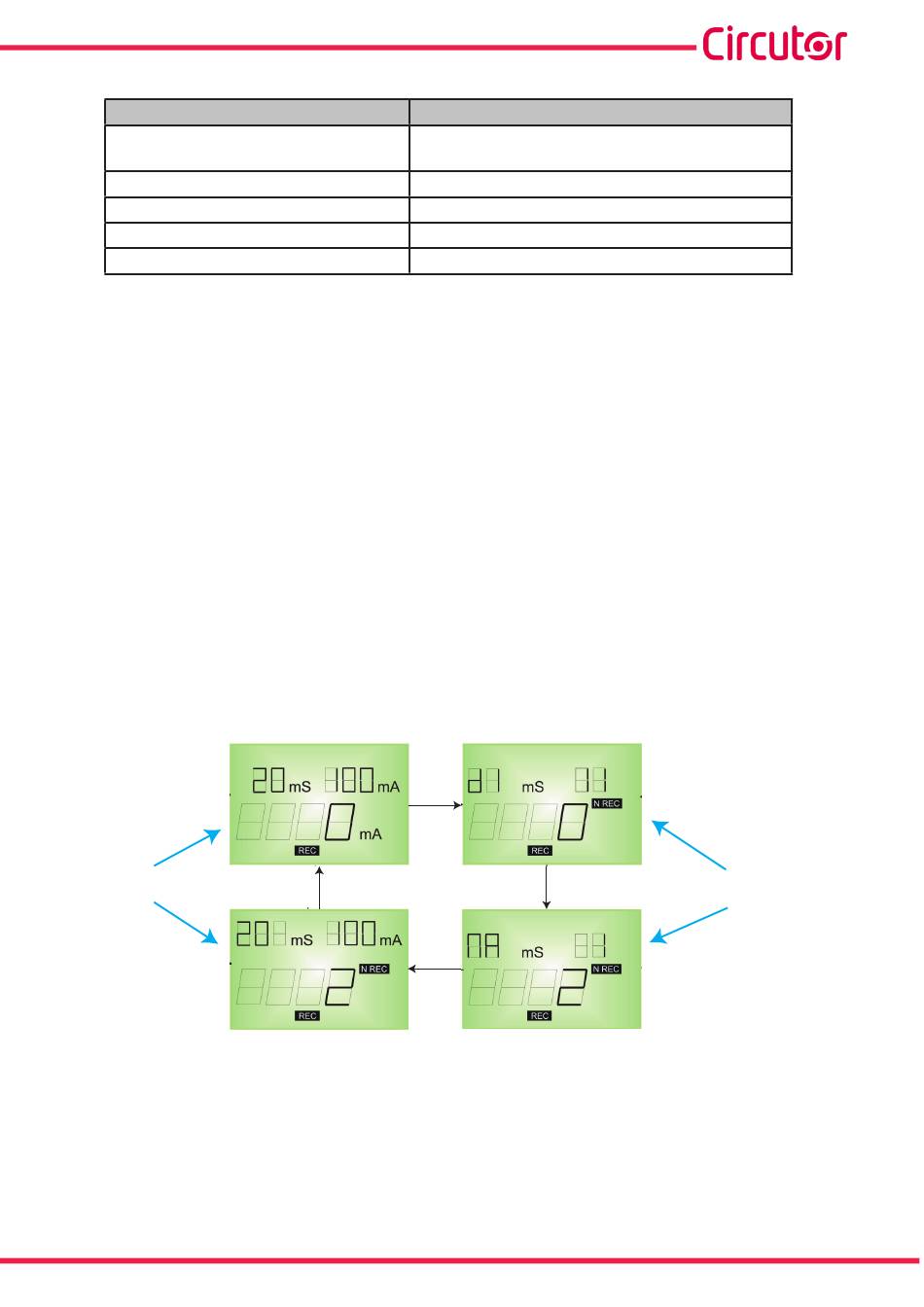

Figura 15:Pantallas de visualización�
Unidades
Hz
-
Bauds
-
Pantallas flotantes
PROG
