DURKOPP ADLER 550-12-33 Instrucciones De Servicio página 87

Ajuste del movimiento evasivo de la aguja de la lanzadera (amplitud de la elipse)
Ejemplo con una aguja 934 SIN/Nm 110
Grosor de la aguja en a = 0,7 mm
Grosor de la lanzadera en b = 1,4 mm
Distancia entre la punta de la lanzadera y la aguja = 0,1 mm
Para mayor grosor de aguja 110 Nm X * = 0,1 mm
Amplitud de elipse E = 2,3 mm
* X = dimensión más grande para grosores de aguja más grandes
X a Nm 100
X a Nm 110 y 120
X a partir de Nm 130
Para ajustar el eje inferior, moverlo axialmente:
A la derecha
A la izquierda

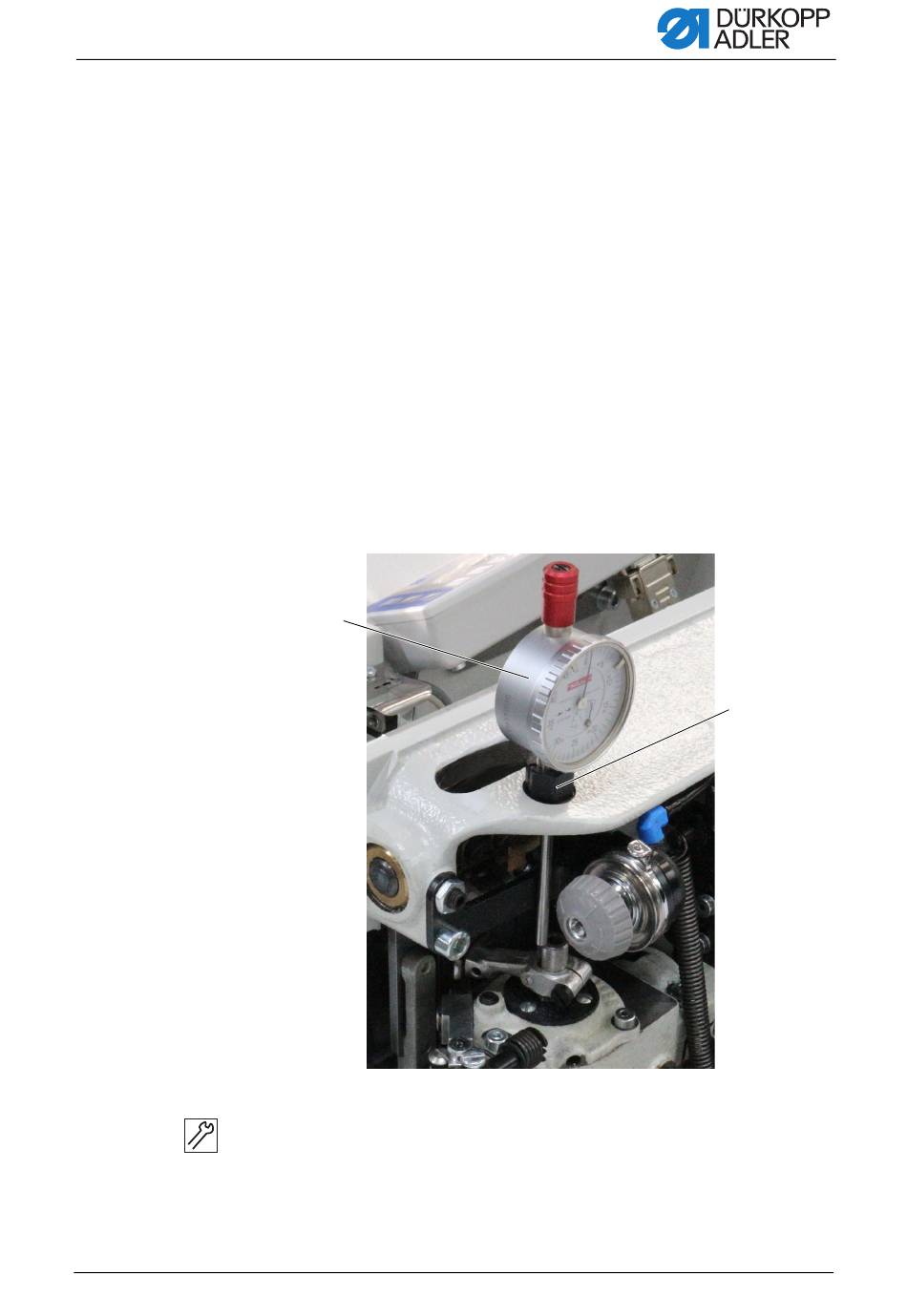

Fig. 80: Ajuste del movimiento evasivo de la aguja de la lanzadera (2)
(3) - Medidor (medidor 4,
La amplitud de elipse se comprueba de la siguiente manera:
1. Abata la parte superior de la máquina ( p. 19).
2. Atornille la clavija de sujeción (4).
3. Coloque el medidor (3).
Instrucciones de servicio 550-12-33/-34 - 00.0 - 03/2018
③

p. 14)
= 0 mm
= 0,1 mm
= 0,2 mm
= amplitud de elipse más pequeña
= amplitud de elipse más grande
(4) - Clavija de sujeción
④
85
