5. Sistema de transmisión de la máquina (Figura 2)
5.1 Cabezal giratorio universal
El husillo del sistema universal de accionamiento del cabezal giratorio está instalado
en la corredera y accionado por un motor de brida.
5.2 Sistema de transmisión del husillo
El sistema de accionamiento del husillo está instalado en la columna y accionado por
un motor de brida. El motor se conecta con un eje de transmisión y pasa la potencia al
husillo a través de engranajes y engranajes que se deslizan.
Transmisión principal: motor principal
eje de transmisión engranajes y los
engranajes deslizantes
husillo.
5.3 Sistema de transmisión de avance de la mesa de trabajo
La energía es producida por la operación manual u operación automática, se pasa la
energía al tornillo sinfín y la tuerca para realizar el avance longitudinal y transversal
de la mesa de trabajo.
5.4 El soporte de la mesa (Knee)
El soporte de la mesa puede subir y bajar verticalmente a través de dos engranajes
cónicos. La energía se genera a través del tornillo sinfín y la tuerca para realizar el
avance vertical de la mesa de trabajo.
5.5 La corredera
Afloje la manija de bloqueo a la derecha del empujador, gire el eje del engranaje a la
derecha del empujador para ajustar el empujador en la posición deseada, apriete
finalmente la empuñadura de bloqueo.

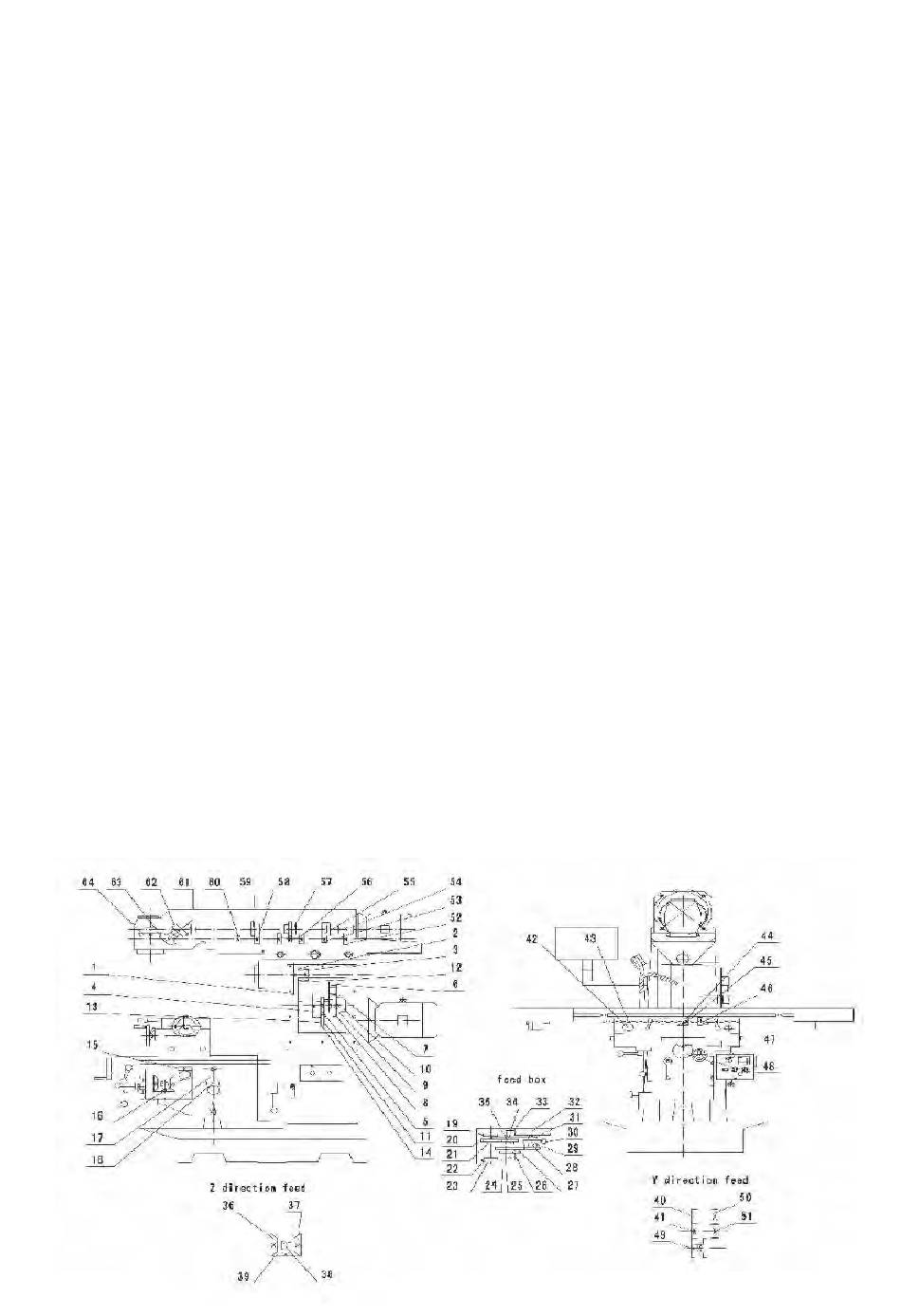

Figura 2
