El Banco de Baterías de talla importante pueden ser configurados utilizando varias Baterías
más pequeñas. Hay tres formas de hacerlo: PARALELO, SERIE y SERIE PARALELO.

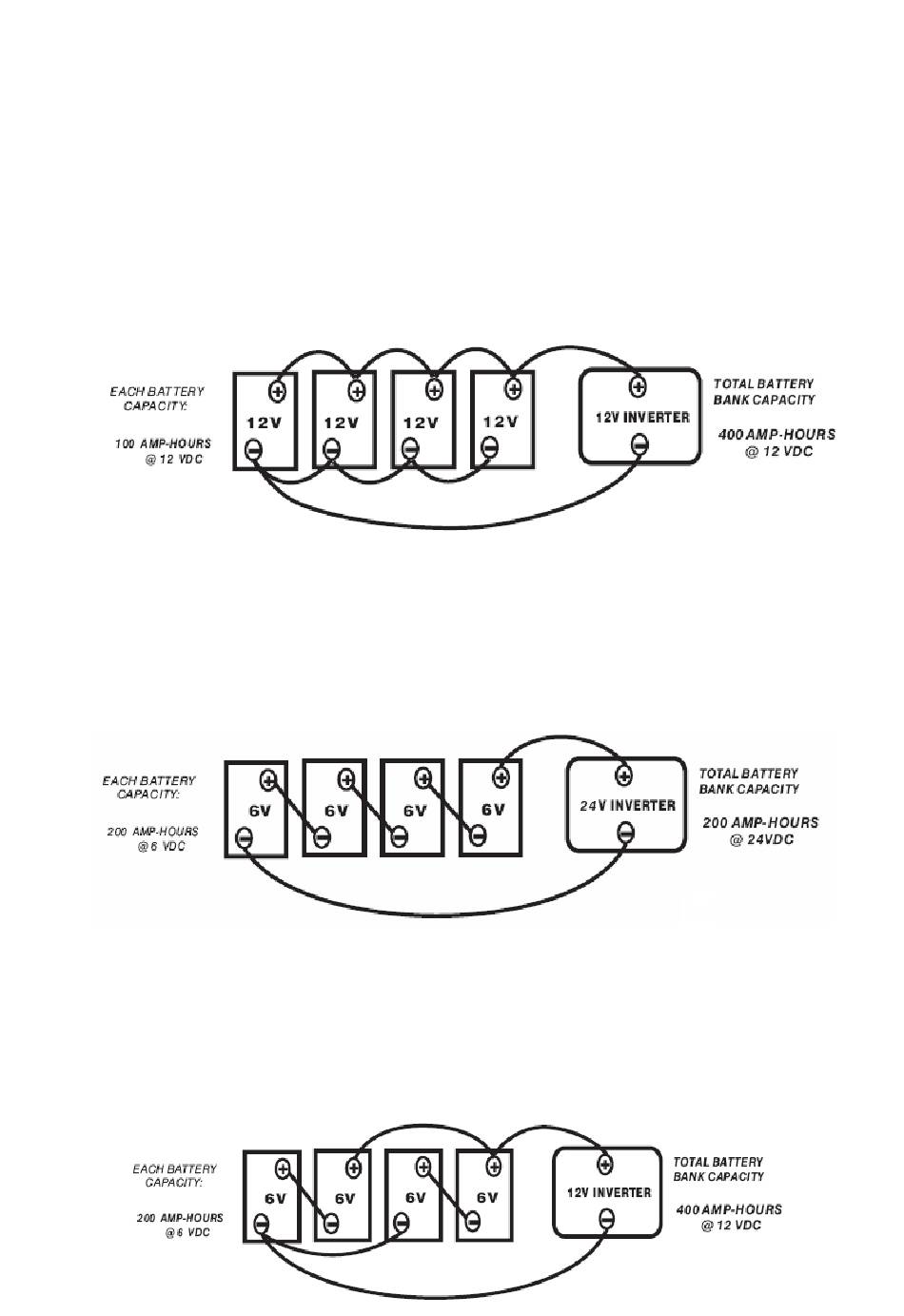

3.3.1 Conexión paralela.
Las Baterías (o Banco de Baterías) están conectadas en paralelo cuando todos sus terminales
positivos están conectados entre si así como sus terminales negativos.
En una configuración paralela las Baterías (o Banco) tienen un mismo voltaje y la capacidad
del Banco resultante de la configuración paralela es la suma de las capacidades de Baterías (o
Banco) que se colocan en paralelo. Por ejemplo:
3.3.2 Conexión Serie
Cuando se conecta el terminal positivo de una batería con el negativo de otra, significa que se
conectaron en serie. En una configuración serie, el Banco resultante tendrá los mismos
amperes horas de una de las Baterías y el voltaje del Banco formado será la suma de los
voltajes de las Baterías conectadas en serie .Por ejemplo:
3.3.3 Conexión Serie Paralelo
Como su nombre implica, es una combinación de las dos técnicas mencionadas arriba. El
resultado es un incremento del voltaje y de la capacidad de las Baterías utilizadas. Esto se
hace a menudo para hacer un Banco de mayor voltaje y capacidad pero es común en sistemas
de inversores de todo tipo.
