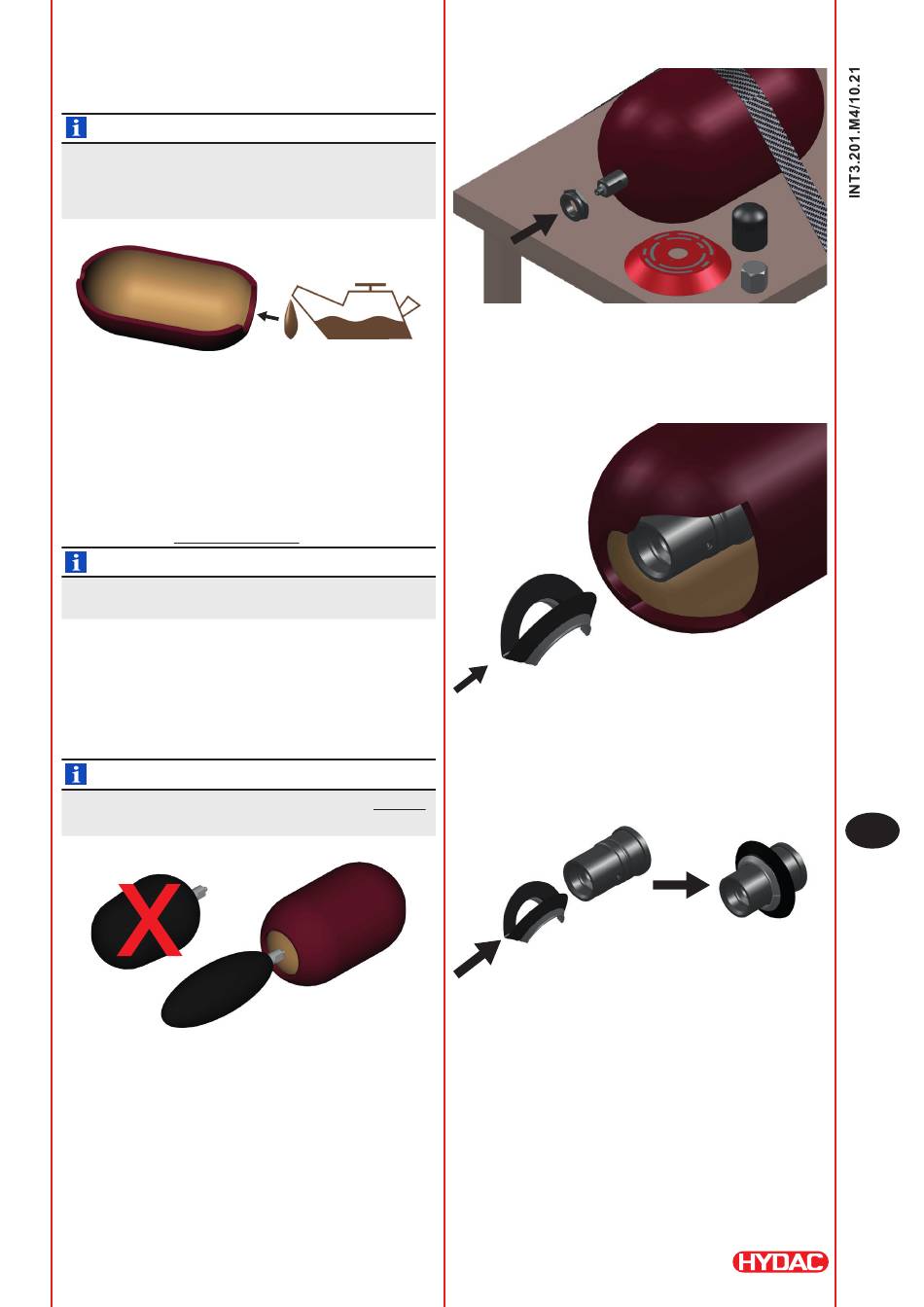

6. MONTAGEM DO ACUMULADOR
HIDRÁULICO
AVISO
Observar as instruções de segurança constantes no
capítulo 2.
O lubrificante utilizado dever ser adequado ao caso de
aplicação.
– A superfície interna do corpo do acumulador (1) deve ser
lubrificada completamente com óleo ou pulverizada com o
futuro fluido operacional, para garantir uma montagem da
bexiga (2) sem problemas.
– Internamente, o corpo do acumulador (1) deve estar
isento de corpos estranhos e impurezas.
A abertura no lado do fluido (superfície de vedação) não
deve estar danificada (p. ex. riscos, corrosão).
Os seguintes passos devem ser executados em caso de
utilização de uma bexiga de reposição.
AVISO
Para a remoção do inserto da válvula de gás (3) é preciso
utilizar a respetiva ferramenta (Tabela "FERRAMENTAS").
– Aquando da utilização de uma bexiga de reposição as
seguintes peças devem ser removidas:
Capa de proteção (6), capa de vedação (5), junta circular
(7), porca suporte (4), inserto da válvula de gás (3).
– Através da válvula de gás, empurrar o ar para fora da
bexiga (2), se possível, por aspiração.
– A bexiga (2) deve ser lubrificada completamente com o
futuro fluido operacional.
AVISO
A bexiga (2) deve ser introduzida completamente esticada.
Nunca pode ser montada torcida.
– Introduzir a bexiga (2), como representado na figura, para
dentro do corpo do acumulador (1), dado o caso com o
uso de meios auxiliares (Tabela "FERRAMENTAS").
– Enroscar a porca de retenção (4) solta na válvula de gás,
para evitar que a bexiga (2) escorregue de volta para
dentro do corpo do acumulador (1).
– Os seguintes trabalhos devem ser executados no lado do
fluido.
– Colocar a válvula de fluido (9-13) no corpo do acumulador
(1). Nesta ocasião, a bexiga (2) não pode dobrar de forma
alguma.
– Dobrar o anel partido anti-extrusão (14) o suficiente para
poder ser colocado na abertura do lado do fluido.
– Empurrar o anel partido anti-extrusão (14) para dentro do
corpo do acumulador (1) sobre a válvula de fluido (9-13).
– Puxar a válvula de fluido (9-13) para fora, isto posiciona o
anel partido anti-extrusão (14).
