Mantenimiento

Cambio del lubricante de la
caja de engranajes
Intervalo de mantenimiento:
•
Después de las primeras 100 horas
•
Cada 500 horas / anualmente (lo que ocurra
primero)
1. Limpie las superficies exteriores de la carcasa
del groomer.
Importante:
Asegúrese de que no haya
suciedad ni recortes en la parte exterior de
la carcasa del groomer; si se introducen
residuos en el groomer, pueden producirse
daños en la caja de engranajes.
2. Retire el tapón de vaciado de la parte inferior de
la carcasa (Figura

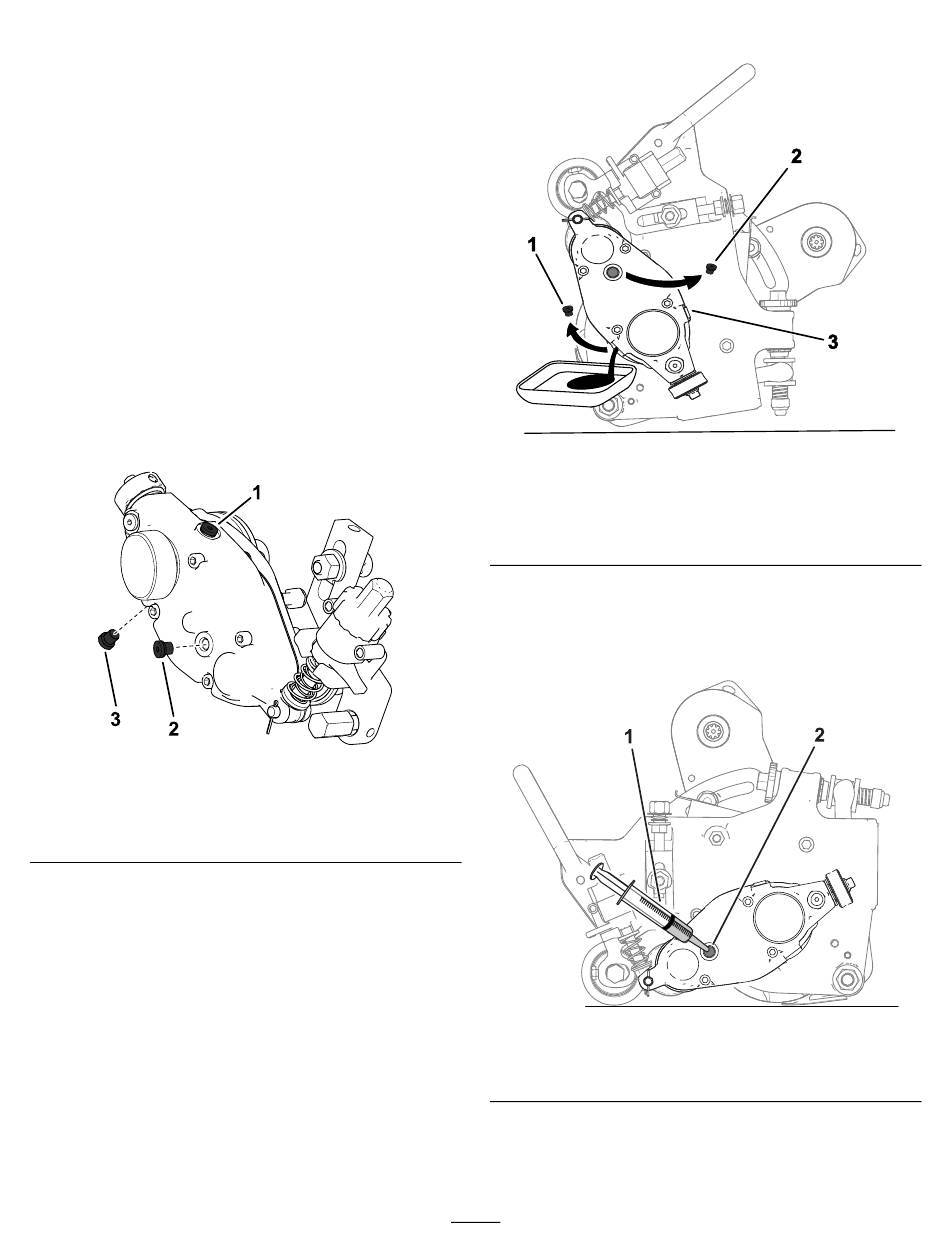

Figura 22
1. Tapón de ventilación de
aire
2. Tapón de llenado
3. Retire el tapón de llenado del lado de la carcasa
y afloje el tapón de ventilación de aire en la
parte superior, de modo que pueda pasar el aire
(Figura 22).
4. Coloque un envase adecuado debajo del orificio
de vaciado de aceite para recoger el aceite.
5. Incline la unidad de corte (como se muestra en
la Figura 23) hasta que el orificio de vaciado
esté abajo para asegurar un vaciado completo.
6. Mueva la unidad de corte lentamente hacia
adelante y hacia atrás para asegurarse de que
el aceite se ha drenado completamente de la
carcasa. Cuando el aceite se haya drenado
por completo, coloque la unidad de corte sobre
22).
3. Tapón de vaciado
una superficie nivelada como se muestra en la
Figura 24.
1. Retire el tapón de vaciado
del orificio de vaciado.
2. Retire el tapón de llenado
del orificio de llenado.
7. Instale el tapón de vaciado
8. Utilice una jeringa (Pieza N.º 137-0872) para
llenar la caja de transmisión con 50 cc de aceite
80-90W (Figura
g302777
1. Jeringa con 50 cc de
aceite 80-90W
9. Instale el tapón de llenado y apriete el tapón de
ventilación de aire.
10. Apriete todos los tapones a 3 – 5 N∙m.
14
Figura 23
3. Afloje el tapón de
ventilación de aire.
(Figura 22).
24).
Figura 24
2. Orificio de llenado
g302789
g302790
