1
Wkręt
* Rozmiar przewodu to 28-22 AWG
lub 0,08-0,32 mm 2
Średnica zewnętrzna nie przekracza
4,7 mm, przewód sterujący o długości
co najwyżej 30 m.
Wycięcie do poprowadzenia przewodu
3
Kabel sterujący
Dla pilota zdalnego sterowania

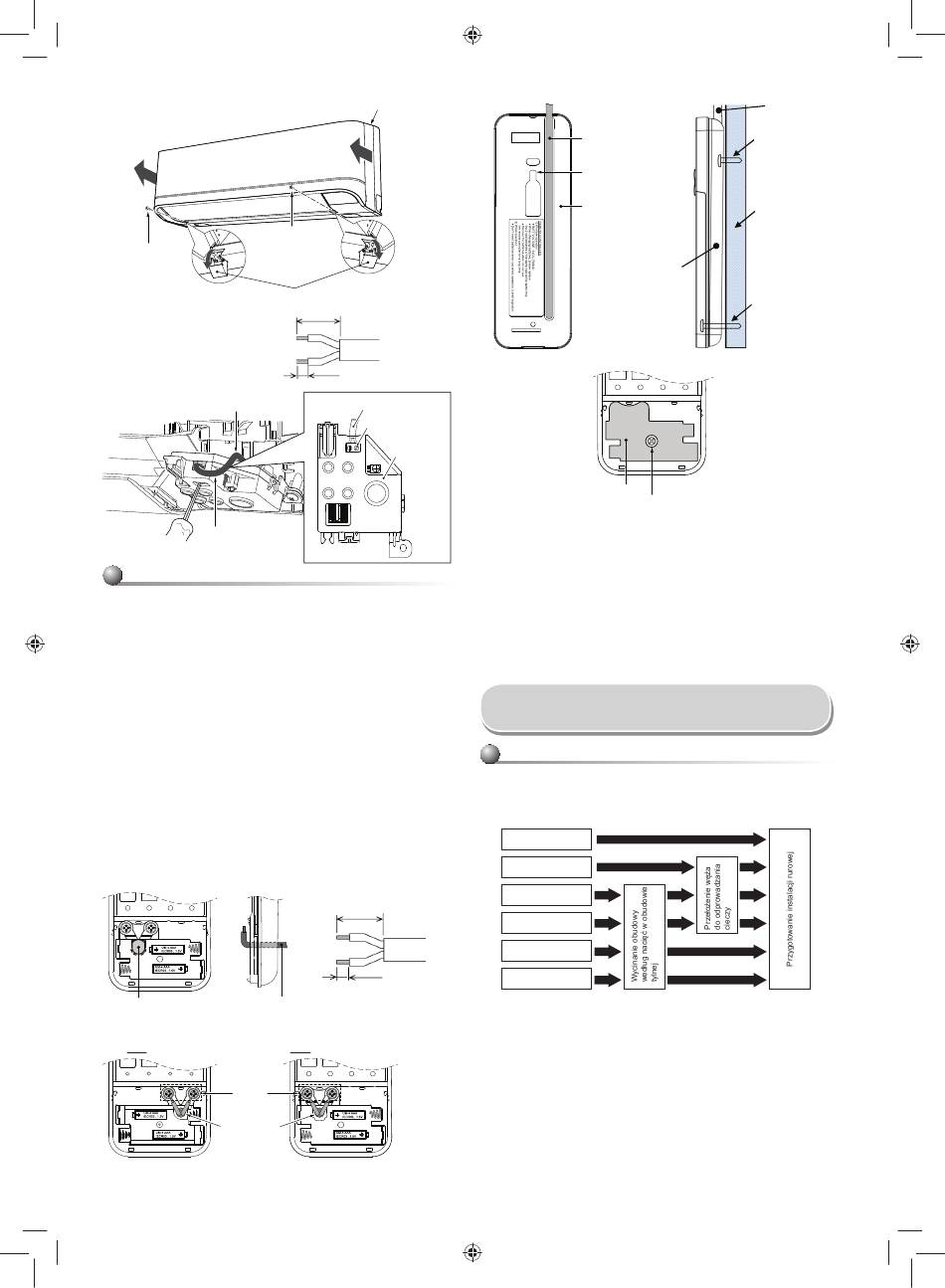

1. Zdejmij osłonę pilota zdalnego sterowania przesuwając ją w dół, i
zdejmij ją.
2. Jeśli w urządzeniu są baterie, należy je wyjąć. Korzystanie z pilota
zdalnego sterowania przez kabel przy jednoczesnym wykorzystaniu
baterii może spowodować ich wybuch.
3. Wykonaj otwór do wprowadzenia przewodu sterującego wyłamując
śrubokrętem wstępnie przygotowany otwór w panelu poliestrowym, jak
pokazano na rysunku 4.
4. Włóż przewód sterujący od tyłu panelu pilota zdalnego sterowania tak
jak pokazano na rysunku 5.
5. Zamontuj przewód sterujący w złączach tak jak pokazano na rysunku
6 i 7 za pomocą dołączonych śrub (należy dokręcić mocno, ale nie
przekraczając momentu 0,25 N·m (0,03 kgf·m)).
6. Ułóż przewód sterujący w kanale tylnego panelu pilota zdalnego
sterowania tak jak pokazano na rysunku 8.
7. Wykorzystaj dostarczoną śrubę (Ø3,1×16L) aby powiesić pilot zdalnego
sterowania na ścianie tak jak pokazano na rysunku 9.
8. Oznacz i wykonaj otwory dla śrub (Ø3,1×25L) jak pokazano na rysunku 9.
9. Zamontuj osłonę baterii znajdującą się w torebce z akcesoriami,
wykorzystując dołączone śruby (Ø3,1×25L) aby zmontować wszystko
w całość tak jak pokazano na rysunku ! (Dokręcić mocno, ale nie
przekraczając momentu 0,15 N·m (0,02 kgf·m)).
10. Zamontuj obudowę pilota zdalnego sterowania.
4
Wstępnie przygotowany otwór Kabel sterujący
do wprowadzenia przewodu
sterującego
7
Typ A
Złącze
Kabel sterujący
* Zaciski do podłączeń mogą być albo z prawej strony (typ A) albo z lewej (typ B)
w zależności od sterownika dostarczonego w opakowaniu.
07_1118350131-PL.indd 8 07_1118350131-PL.indd 8
Panel przedni
Wkręt
Zaślepka śruby
70 mm
2
5 mm
Kabel sterujący
Złącze
Moduł
wyświetlacza
5 6
30 mm
10 mm
* Rozmiar przewodu to 28-22 AWG
lub 0,08-0,32 mm
2
Średnica zewnętrzna nie przekracza
4,7 mm, przewód sterujący o długości
co najwyżej 30 m.
Typ B
Kabel sterujący
Otwór do zawieszenia
pilota zdalnego
sterowania
Pilot zdalnego
sterowania
Pilot zdalnego
sterowania
8
Pokrywa baterii
*Uwaga : 1. Zaleca się stosowanie przewodu o podwójnej izolacji aby
podłączyć pilot zdalnego sterowania do klimatyzatora.
2. Przy pracy z wykorzystaniem kabla 1 pilot zdalnego
sterowania może sterować tylko 1 jednostką wewnętrzną.
3. Przy pracy z wykorzystaniem kabla pilot zdalnego sterowania
powróci do stanu początkowego (ustawienia WARTOŚCI
USTAWIONYCH, CZASOMIERZA i ZEGARA powrócą do
wartości początkowych) po wyłączeniu przez użytkownika
zasilania klimatyzatora.
Montaż Instalacji Rurowej i Węża
do Odprowadzania Cieczy
Układanie instalacji rurowej i węża do
odprowadzania cieczy
* Ponieważ powstające skropliny powodują uszkodzenia urządzeń, należy
dokładnie zaizolować obie rury łączące. (Jako materiał izolacyjny należy
wykorzystać piankę polietylenową.)
Z tyłu z prawej strony
Z tyłu z lewej strony
Od dołu z lewej strony
Z lewej strony
Od dołu z prawej strony
Z prawej strony
1. Wycinanie obudowy według nacięć w obudowie tylnej
Szczelinę należy wyciąć szczypcami po lewej lub prawej stronie obudowy
tylnej dla podłączenia po lewej lub prawej stronie oraz w dolnej części
obudowy tylnej po lewej lub prawej stronie dla połączenia po lewej lub
prawej stronie.
2. Przełożenie węża do odprowadzania cieczy
W celu połączenia rur z lewej strony, z lewej strony od dołu i z lewej strony
od tyłu, należy przełożyć wąż do odprowadzania cieczy i zatyczkę otworu
spustowego.
8
Kabel sterujący
Śruba (Ø3,1×16L)
do zawieszenia
pilota zdalnego
sterowania
Ściana
Śruba (Ø3,1×25L)
do zamontowania
pokrywy baterii
9
!
Wkręt
Należy dokręcić mocno, ale
nie przekraczając momentu
0,15 N·m (0,02 kgf·m)
